14
614-09954-00
ESPAñOl
Condiciones de uso
l Este aparato es un Sistema
de Alimentación Ininterrumpida
(SAI) diseñado para alimentar
principalmente un ordenador
y sus periféricos exceptuando,
aparatos de TV, HI-FI, Vídeo, excepto
cualquier otro tipo de aparato
eléctrico (alumbrado, calefacción,
electrodomésticos, etc.).
Conexiones del SAI
l Conectar el SAI
1
a la red
eléctrica en una toma mural
con tierra por medio del cable
suministrado con el SAI con
tomas FR/DIN o con el cable de
alimentación de su ordenador para
un SAI con tomas IEC (ver dibujo A).
l Conectar los enchufes de los
aparatos críticos (ordenador,
pantalla, módem, etc.) en las
tomas alimentadas por la batería
6
y protegidas contra las
sobretensiones (ver el dibujo B), no
sobrepasando la corriente indicada
en amperios.
l Los demás aparatos (impresora,
escáner, fax…) podrán conectarse
en las tomas ltradas y protegidas
contra las sobretensiones
5
(ver
dibujo B); las tomas ltradas no
serán auxiliadas por la batería en
caso de corte en la red eléctrica.
l Protección de la linea de
datos fax/módem/red ethernet
(opcional): la línea telefónica, fax,
módem, red ethernet, podrá ser
protegida contra las sobretensiones
conectándose a través del SAI.
Para ello conectar la toma mural
al SAI con el cable del equipo a
proteger, y por otra parte con un
cable idéntico unir el SAI al equipo
protegido, como se indica en el
dibujo C (cable no suministrado).
l Conexión USB opcional: Los
dispositivos SAI pueden conectarse
al ordenador mediante el cable
USB
4
incluido.
l Descargue el software Personnal
Solution-Pac en powerquality.
eaton.com.
l Regístrese para disfrutar de la
garantía en powerquality.eaton.
com.
l Carga de la batería: el SAI carga
su batería en el momento en que
se conecta a la red eléctrica sin
importar el estado del interruptor
8
. Al utilizar por primera vez,
la batería proporciona su total
autonomía sólo después de
una recarga de 8 horas. Para
mantener la mayor autonomía, se
aconseja dejar el SAI conectado
permanentemente a la red
eléctrica.
l Puesta en marcha del SAI: pulsar
el interruptor
8
1 segundo.
l Tomas filtradas
5
no auxiliadas:
los aparatos conectados a estas
tomas son alimentados a partir
del momento en que el cable de
entrada se conecta a una toma
mural. No se pueden desconectar
mediante el interruptor
8
.
l Tomas auxiliadas
6
: los aparatos
conectados a estas tomas son
alimentados a partir del momento
en que el interruptor
8
está
encendido en verde (ver el dibujo
E). Estas tomas se pueden poner en
funcionamiento aún cuando el SAI
no está conectado a la red eléctrica
(interruptor
8
parpadeando).
l Perturbación de la red eléctrica: si
la tensión de esta red es defectuosa
o está ausente, el SAI sigue
funcionando con la batería: el
interruptor
8
parpadea en verde.
En modo normal, la alarma
acústica emite un sonido cada 10
segundos y luego cada 3 segundos
cuando la batería se acerca al nal
de su autonomía.
l Si la duración del corte de
la red eléctrica sobrepasa la
autonomía de la batería, el SAI
se detiene y luego se enciende
automáticamente cuando vuelve la
red eléctrica.
Tras su descarga completa, se
necesitarán varias horas para
restaurar su autonomía completa.
l Para un ahorro ecaz de energía,
se podrá utilizar el interrptor
8
para cortar la alimentación eléctrica
de los aparatos conectados en las
tomas auxiliadas.
l Pararrayos: todas las disponen de
esta protección cualquiera que sea
el estado del interruptor
8
.
l Interrupción de las tomas
auxiliadas
6
: presionar durante
más de 2 segundos el interruptor
8
.
Desecho y seguridad de la
batería
l Precaución: la duración de la
batería disminuirá de a la mitad
cada 10 °C por encima de 25 °C.
l La batería sólo puede ser
sustituida por personal cualificado
(riesgo de electrocución) autorizado
por EATON con el n de garantizar
el correcto funcionamiento del
aparato.
l Al desechar la batería, se
debe cumplir la normativa
vigente. Para extraer la batería,
parar el aparato (interruptor
8
apagado), desconectar el cable
de alimentación, y proceder de
la forma siguiente: ver "Battery
change" página 4.

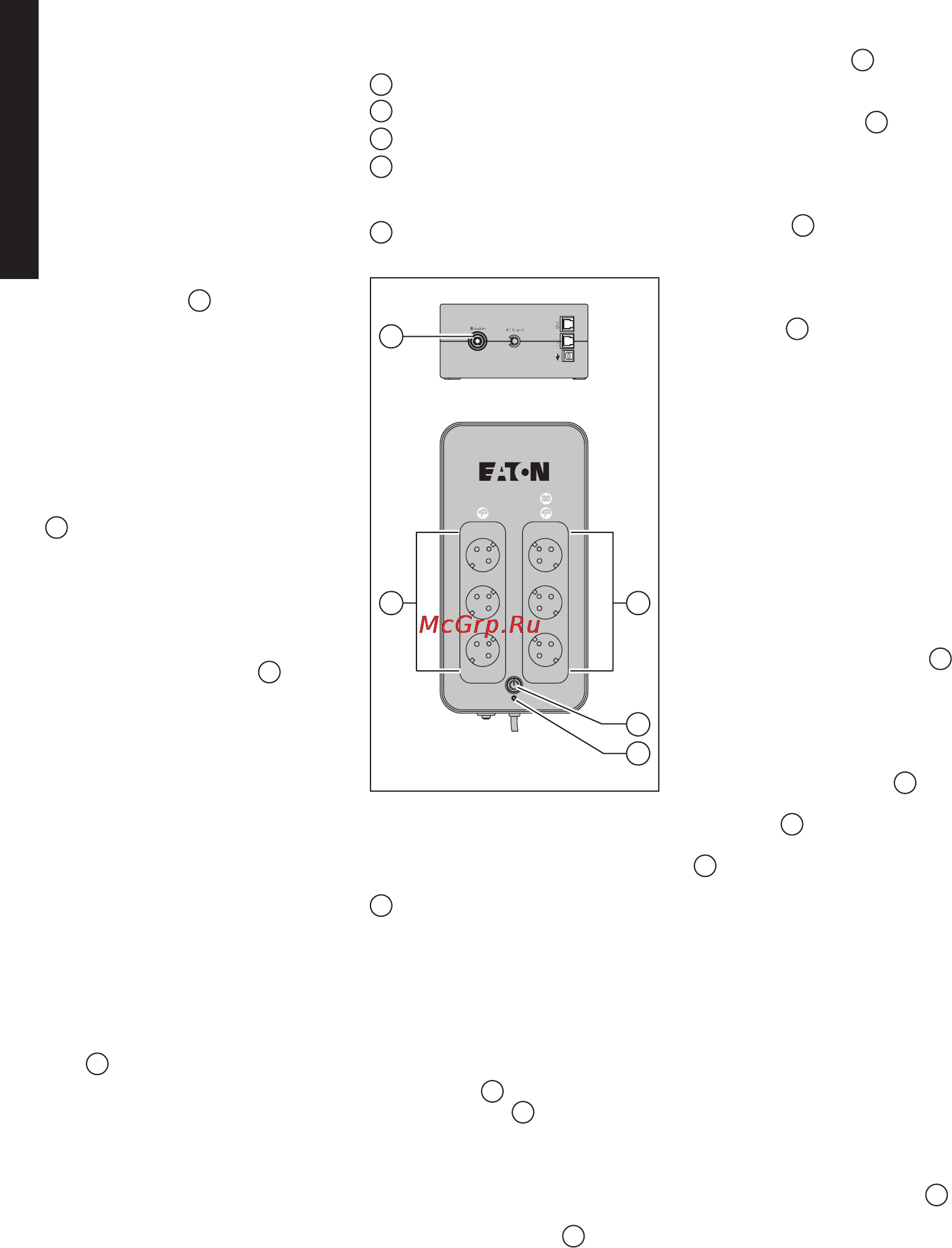

Utilización
5
: Tomas ltradas.
6
: Tomas auxiliadas por batería.
7
: Indicador "fallo del SAI".
8
: Interruptor de puesta en
marcha/paro de las tomas
auxiliadas.
9
: Disyuntor rearmable de
protección.
65
9
8
7
