8
614-09954-00
Conditions d'utilisation
l Cet appareil est une Alimentation
Sans Interruption (ASI) conçue
pour alimenter un ordinateur et ses
périphériques, des appareils de TV,
HI-FI, Vidéo, à l’exclusion de tout
autre appareil électrique (éclairage,
chauffage, électroménager...).
Raccordement de l'ASI
l Raccorder l'ASI
1
au réseau
électrique sur une prise murale
avec terre, à l'aide du cordon fourni
pour une ASI avec prises FR/DIN ou
avec le cordon d'alimentation de
votre ordinateur pour une ASI avec
prises IEC (voir gure A).
l Connecter les prises des
appareils critiques (ordinateur,
écran, modem...) sur les prises
secourues par la batterie
6
et
protégées contre les surtensions
(voir gure B), en ne dépassant pas
le courant indiqué en Ampères.
l Les autres appareils (imprimante,
scanner, fax…) peuvent être
branchés sur les prises ltrées et
protégées contre les surtensions
5
(voir gure B) ; les prises ltrées
ne sont pas secourues en cas de
coupure de courant.
l Liaison Modem Internet / réseau
facultative : la ligne modem ou
réseau Ethernet peut être protégée
contre les surtensions en la
raccordant via l'ASI. Pour celà,
relier d'une part la prise murale à
l'ASI avec le cordon de l'appareil
à protéger, et d'autre part l'ASI à
cet appareil à l'aide d'un cordon
identique, comme indiqué gure C
(cordon non fourni).
l Connexion USB facultative :
Les appareils ASI peuvent être
connectés à l’ordinateur via le
câble USB
4
fourni.
l Télécharger le logiciel
Personnal Solution-Pac sur le site
powerquality.eaton.com.
l Enregistrer la garantie sur
powerquality.eaton.com.
l Perturbation du réseau
électrique : si la tension de ce
réseau est mauvaise ou absente,
l'ASI continue à fonctionner sur
batterie : le bouton
8
clignote
en
vert. En mode normal, l’alarme
sonore émet un signal toutes
les 10 secondes, puis toutes
les 3 secondes lorsque la n
d'autonomie batterie approche.
l Si la durée de la coupure du
réseau électrique dépasse
l'autonomie batterie, l'ASI s'arrête
puis redémarre automatiquement
au retour du réseau électrique.
Après décharge complète, quelques
heures sont nécessaires pour
restaurer l'autonomie complète.
l Par souci d'économie d'énergie,
le bouton
8
peut être utilisé pour
couper l’alimentation électrique
des appareils raccordés sur les
prises secourues.
l Parafoudre : toutes les prises,
secourues ou non, en bénécient
quel que soit l’état du bouton
8
.
l Arrêt des prises secourues
6
:
appuyer plus de 2 secondes sur le
bouton
8
.
Rebut et sécurité batterie
l Attention : la durée de vie de la
batterie décroît de moitié tous les
10 °C au-dessus de 25 °C.
l Les éléments batterie ne
peuvent être remplacés que par
du personnel qualifié (risque
d’électrocution) et par des
éléments autorisés par EATON an
de garantir le bon fonctionnement
de l'appareil.
l Le rebut de la batterie
doît être réalisé conformément
à la législation en vigueur. Pour
extraire les éléments batterie,
arrêter l'appareil (bouton
8
éteint), débrancher le cordon
d'alimentation, et procéder comme
suit : voir "Battery change" page 4.
l Charge batterie : l'ASI charge sa
batterie dès qu’elle est connectée
au réseau électrique quel que soit
l'état du bouton
8
. A la première
utilisation, la batterie ne donne
sa pleine autonomie qu'après
une recharge de 8 heures. Pour
conserver la meilleure autonomie,
il est conseillé de laisser l'ASI
branchée en permanence sur le
réseau électrique.
l Mise en marche de l'ASI :
appuyer sur le bouton
8
environ
1 seconde.
l Prises filtrées
5
non secourues :
les appareils raccordés sur ces
prises sont alimentés dès que le
câble d’entrée est branché sur une
prise murale. Le bouton
8
ne les
commande pas.
l Prises secourues
6
: les
appareils raccordés sur ces prises
sont alimentés dès que le bouton
8
est allumé en vert (voir gure
E). Ces prises peuvent être mises
en marche même si l'ASI n'est pas
connectée au réseau électrique
(bouton
8
clignotant).

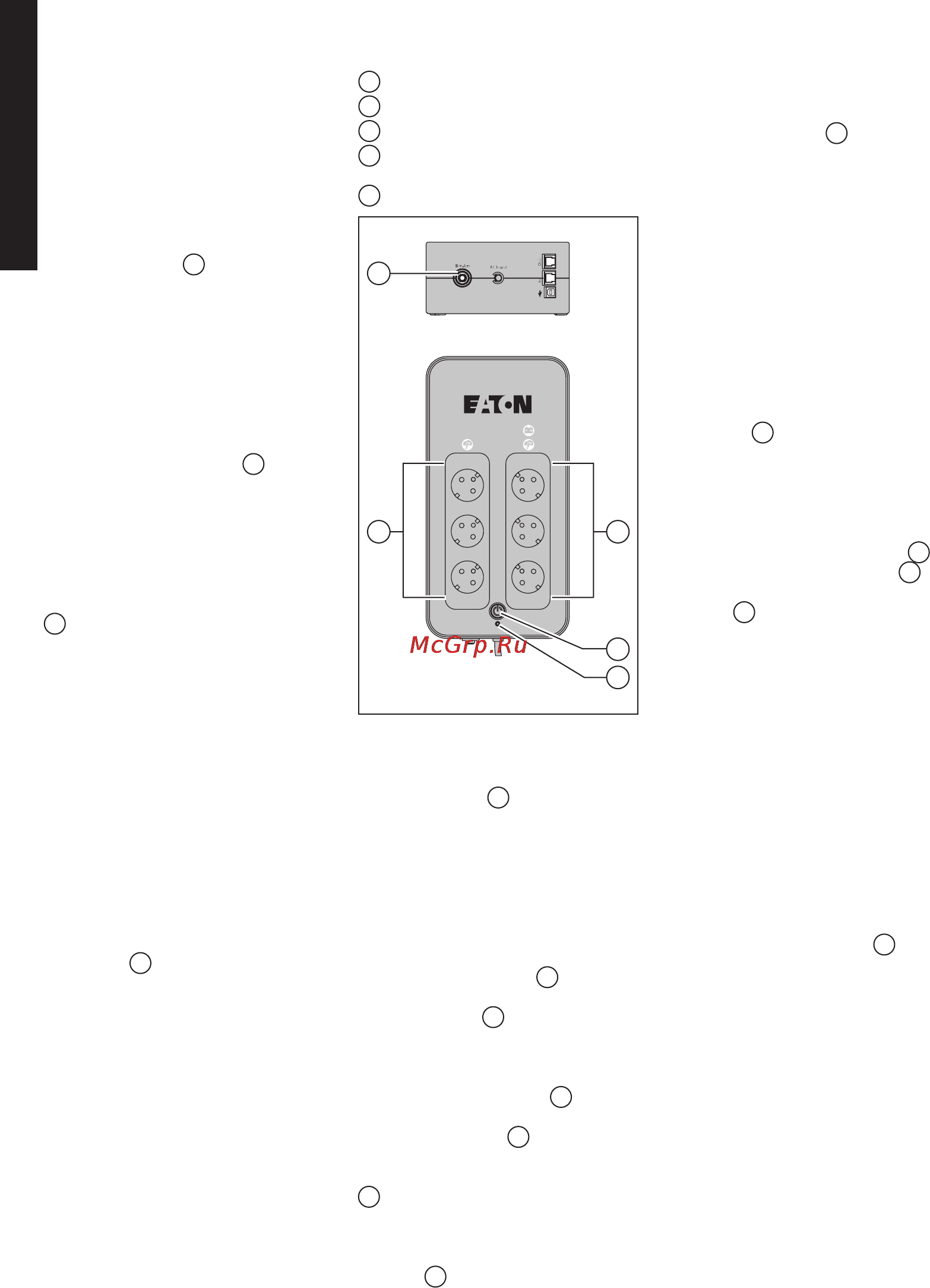

Utilisation
5
: Prises ltrées.
6
: Prises secourues par batterie.
7
: Voyant allumé, défaut de l'ASI.
8
: Bouton de mise en service ou
d'arrêt des prises secourues.
9
: Disjoncteur de protection.
FRANÇAIS
