NV DT 3123 v2.07

Руководство по эксплуатации

5. Совместимое оборудование.

• одноканальный GSM-GPRS приемник/расширитель NV DG 2010

• одноканальный проводной приемник/расширитель NV DT 2010

• двухканальный GSM-GPRS приемник/расширитель/концентратор NV DG 3220

• двухканальный проводной приемник/расширитель/концентратор NV DT 3220

6. Описание работы.

Мониторинговый приемник NV DT 3123 принимает отчеты от передатчиков и коммуникаторов

NAVIgard по каналу Ethernet. По системной шине могут быть подключены еще GSM/GPRS

расширители NV DG 2010/3220 и проводные расширители NV DT 2010/3220 - всего до 16

каналов.

Подключенные GSM/GPRS расширители NV DG 2010 могут принимать отчеты по каналу

передачи данных (режим CID DATA), по GPRS каналу, по голосовому каналу (режим CLIP) или с

помощью SMS (режим CID SMS).

Подключенные проводные расширители NV DT 2010/3220 принимают сообщения по проводной

телефонной линии в формате CID DTMF.

Все поступившие события записываются в текстовый файл на карту памяти microSD (при

наличии таковой в устройстве).

7. Программирование приемника NV DT 3123 с компьютера.

Для программирования приемника необходимо использовать программу NV DCentre.

Для программирования можете использовать COM приемника - в этом случае необходимо

закрыть мониторинговую программу, или разъем USB (драйвера для подключения по USB на

диске).

Программу NV DCentre рекомендуется запускать не раньше чем через одну минуту после

запуска NV DT 3123 для того, чтобы приемник собрал полную информацию о подключенных к

нему расширителях. При подключении GSM/GPRS расширителя NV DG 2010 до момента

регистрации расширителя со статическим IP адресом в сети, программа NV DCentre

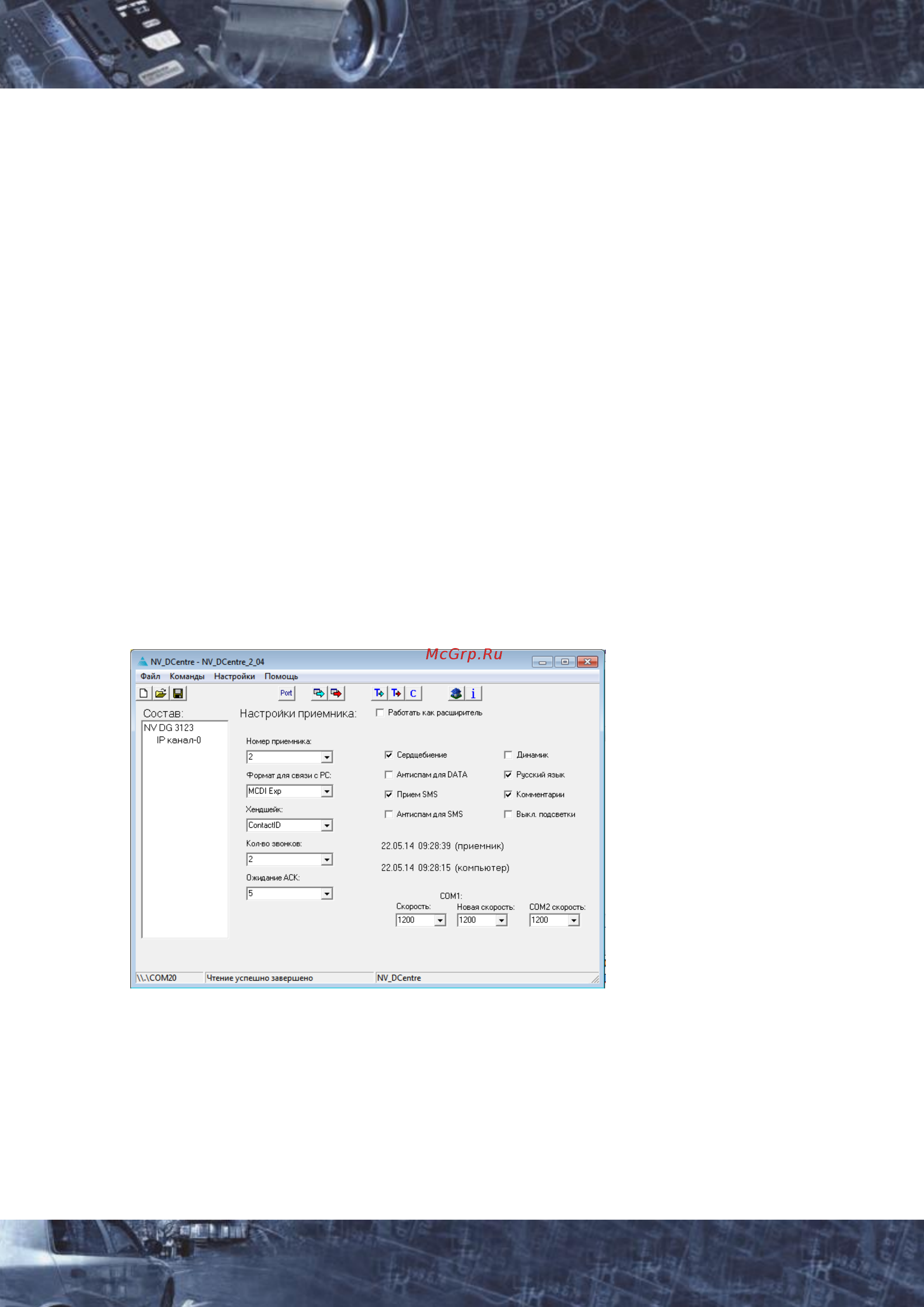

обнаруживает его как расширитель GSM. Окно программы показано на рисунке.
