Руководство по эксплуатации

Подключение дополнительных расширителей NV DT 2010.

1. Подключите расширитель к проводной телефонной линии.

2. Задайте адрес для NV DT 2010, установив перемычки JP1-JP4 (см. ниже установка адреса).

3. Соедините клеммы CLK, DATA, COM с соответствующими клеммами на базовом приемнике

NV DG 2010.

4. Подключите источник питания постоянного тока к клеммам +12V и COM. Выходной ток

источника должен быть не менее 0.5А.

Подключение дополнительных расширителей NV DG/DT 3220.

При подключении расширителей NV DG/DT 3220 в настройках должен быть задан режим

работы расширителя (см. руководство по эксплуатации NV DG/DT 3220).

Подключение стороннего приемника.

1. Для приема отчетов от стороннего приемника и передачи их в мониторинговое ПО,

необходимо установить протокол связи с PC аналогично выходному формату стороннего

приемника. Также нужно выставить скорость COM 2 равную скорости COM порта стороннего

приемника. Пример настройки для стороннего приемника Ритм приведен на рисунке.

2. Подключите сторонний приемник к COM 2.

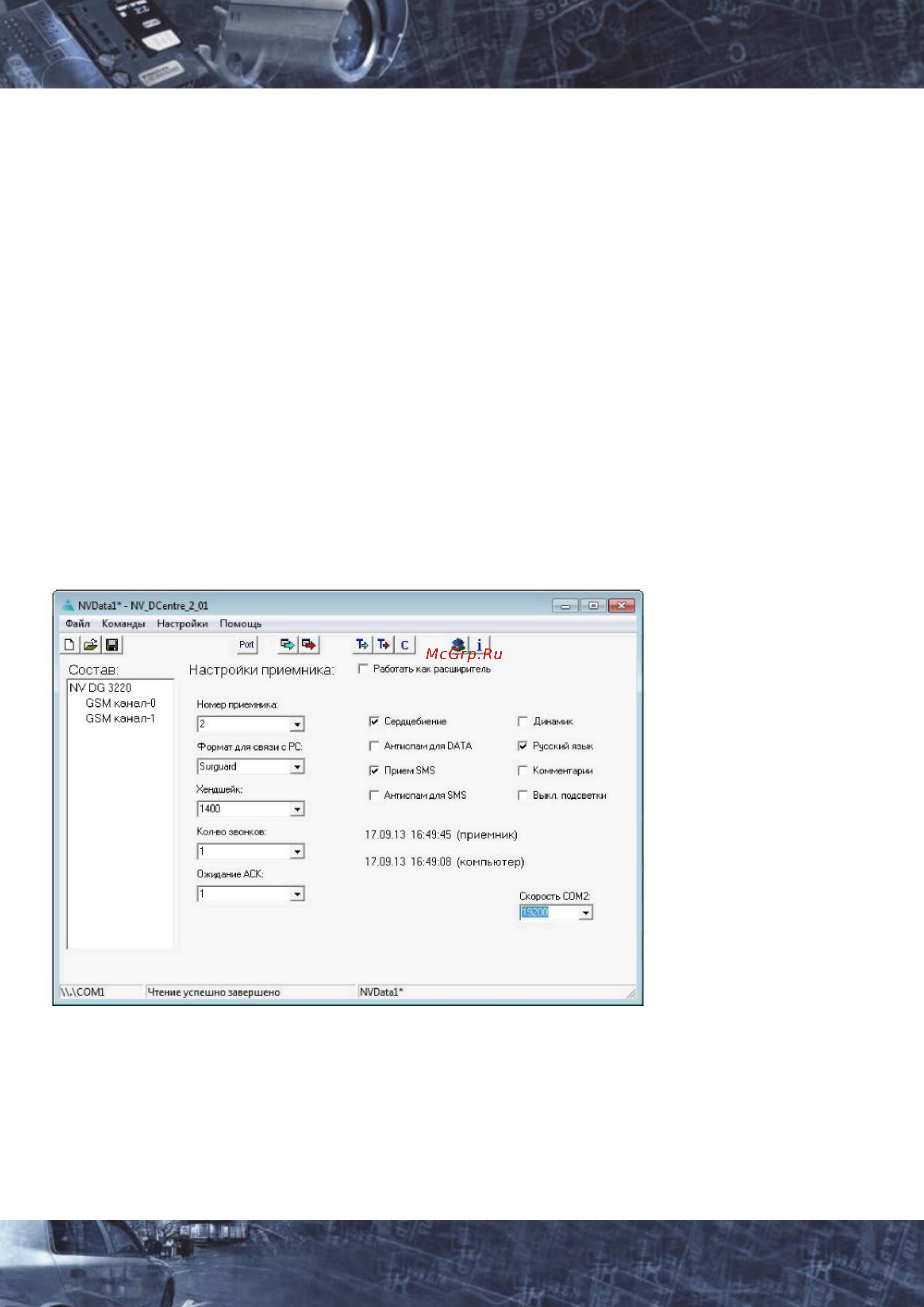

Рис. Настройка COM 2.
