NV DT 3123 v2.07

Руководство по эксплуатации

времени таймаута приемник формирует в мониторинговую программу отчет E700 о

потере связи по GPRS. Приемник контролирует до 512 одновременных соединений.

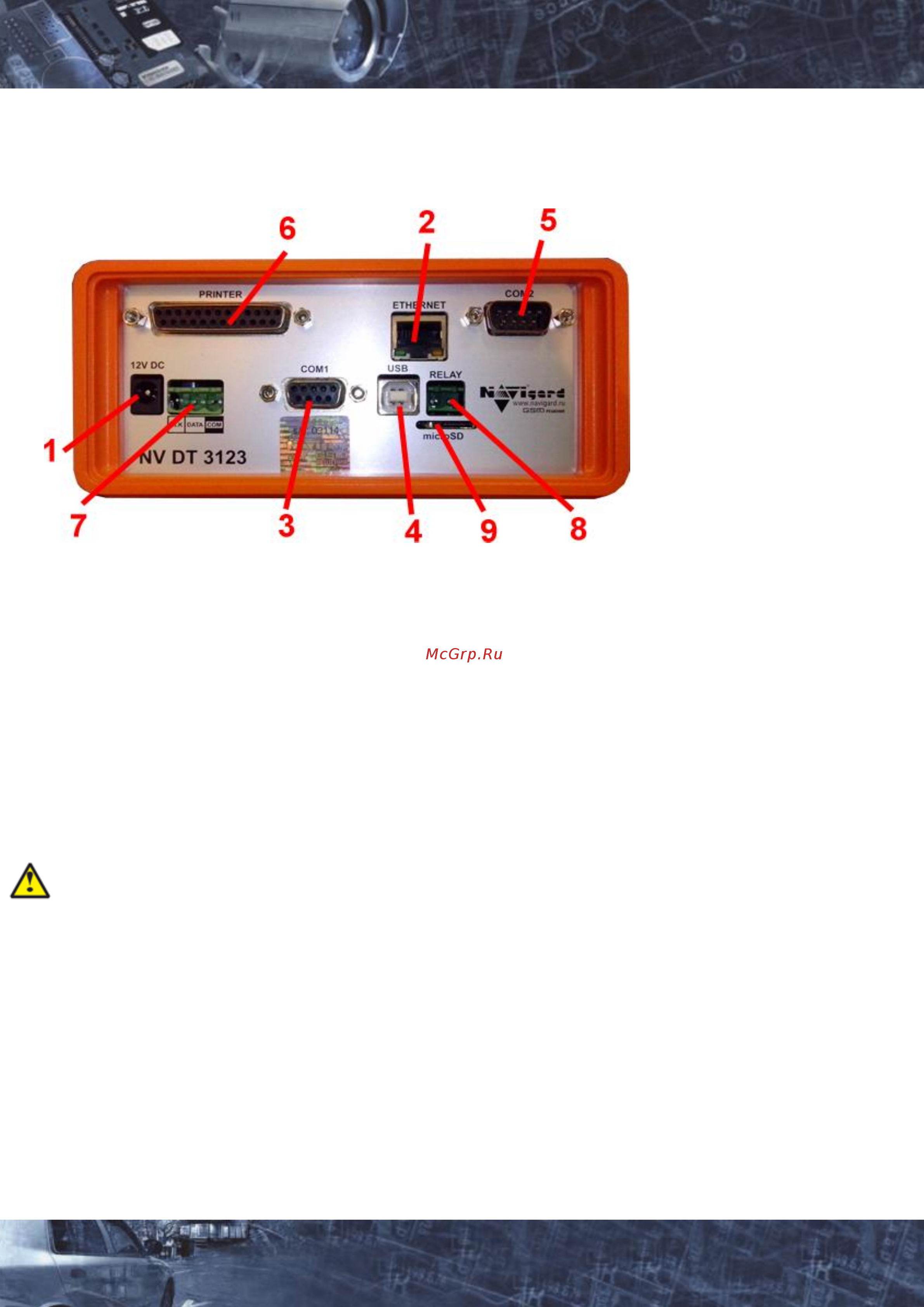

8. Подключение.

1 – разъем для подключения питания 12 В

2 – разъем подключения соединения Ethernet

3 – разъем COM1 для подключения к ПК

4 – разъем USB для подключения к ПК

5 – разъем COM2 для подключения стороннего приемника

6 – разъем для подключения принтера

7 – клеммы для подключения расширителей

8 – клеммы реле

9 – слот для microSD

1. Подключите кабель Ethernet.

2. Подключите приемник (разъем COM1) к компьютеру с помощью кабеля DB1-1 (к COM порту

компьютера) или с помощью кабеля USB A-B.

Для устойчивой и бесперебойной работы приемника с мониторинговой программой

настойчиво рекомендуется использовать физический COM порт! При отсутствии

такового рекомендуется приобрести плату расширения COM портов!

3. Подключите источник питания постоянного тока к клеммам +12V и COM. Выходной ток

источника должен быть не менее 0.6 А.

Подключение дополнительных расширителей NV DG 2010.

1. Вставьте SIM карту в NV DG 2010.

2. Подключите антенну к NV DG 2010.

3. Задайте адрес для NV DG 2010, установив перемычки JP1-JPA (см. ниже установка адреса).

4. Соедините клеммы CLK, DATA, COM с соответствующими клеммами на базовом приемнике

NV DG 2010.

5. Подключите источник питания постоянного тока к клеммам +12V и COM. Выходной ток

источника должен быть не менее 0.5 А.
