7 Чертеж в масштабе и центр тяжести

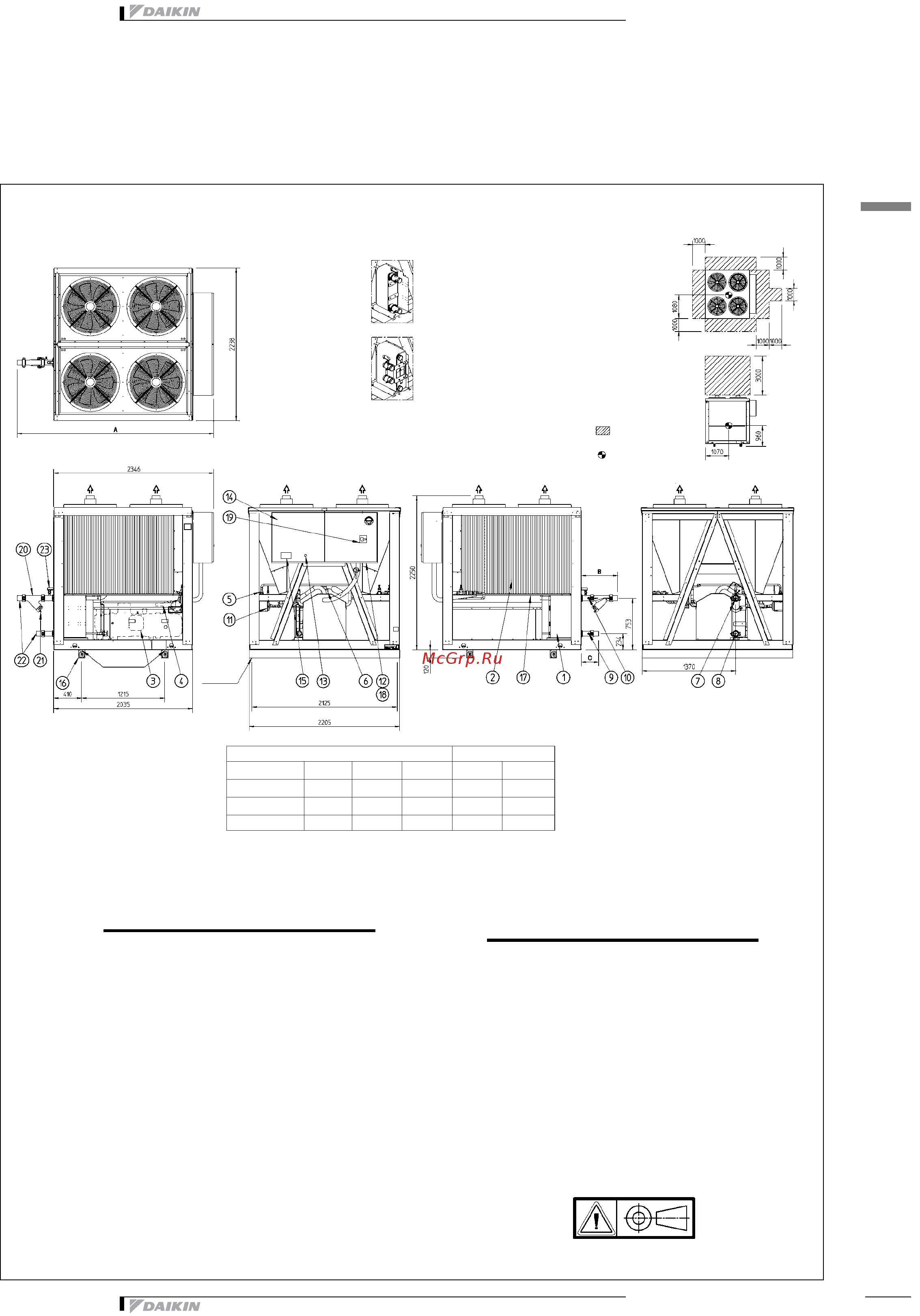

7-1 Чертеж в масштабе
3TW56114-1
EWAP110-160MBY
Воздух Воздух
Воздух Воздух Воздух Воздух
Требуемое пространство
вокруг блока для
обслуживания и
воздухозабора
Охлажденная вода
Установка ABC
Вх (Нар.диам.)
Вых (Нар.диам.)
EWAP110MBYNN* 2700 354 75 J76.1 J76.1
EWAP140MBYNN* 2794 448 169 J76.1 J76.1
EWAP160MBYNN* 2879 533 254 J76.1 J76.1
4xОтверстие
для крепления
J20
4xОтверстие
для крепления
J20
Примечание
EWAP110MBYNN*:
- Впускная возвратная труба
с реле протока и датчиком
температуры,
предварительный монтаж.
- Выпускная возвратная
труба с датчиком
температуры,
предварительный монтаж.
Центр тяжести
1 Испаритель
2 Конденсатор
3 Компрессор
4 Запорный клапан на выпуске
5 Запорный клапан для жидкости
6 Запорный клапан на стороне всасывания
(дополнительный)
7 Вход охлажденной воды
8 Выход охлажденной воды
9 Датчик температуры воды на выходе
10 Датчик температуры воды на входе
11 Осушитель
12 Ввод электропитания
13 Аварийный останов
14 Клеммная коробка
15 Пульт управления с цифровым дисплеем
16 Транспортная балка
17 Датчик температуры наружного воздуха
18 Вход местной проводки
19 Главный выключатель (дополнительный)
20 Фильтр (комплектная поставка)
21 Пробка (J13mm NPT)
22 Возвратные трубы для сварки (комплектная
поставка)
23 Реле протока
Воздух
Воздух
Примечание
EWAP140-160MBYNN*:
- Впускная возвратная
труба с реле протока и
датчиком температуры,
временный монтаж на
стороне испарителя для
транспортировки.
- Выпускная возвратная
труба с датчиком
температуры, временный
монтаж на стороне
испарителя для
транспортировки.
