• Охладители • R-407C • EWAP-MBYN
• Системы жидкостного отопления или охлаждения • Охладители
20
1
8

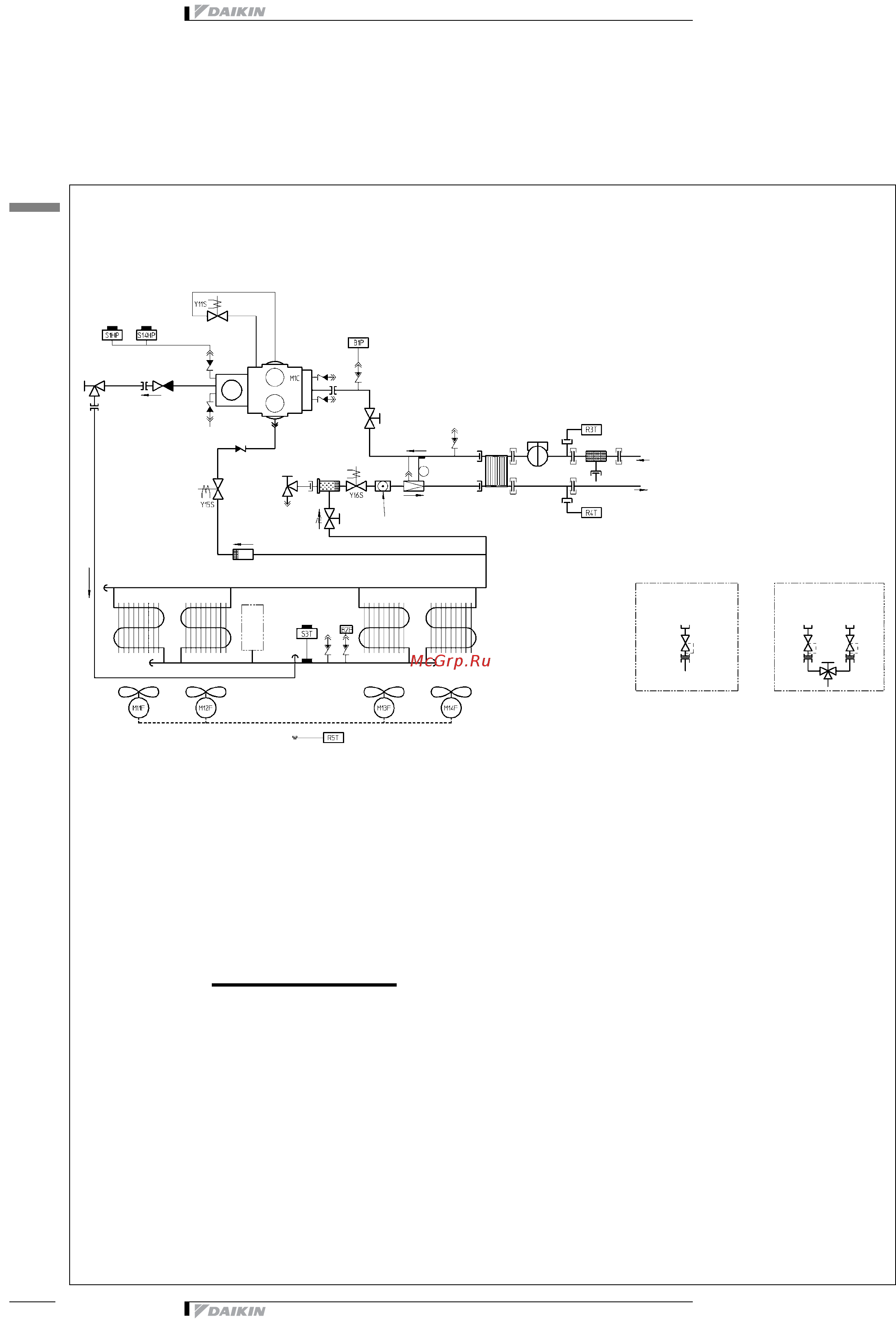

8 Схема трубной обвязки
3TW56115-1
EWAP110-160MBY
M11F Двигатель вентилятора
M12F Двигатель вентилятора
M13F Двигатель вентилятора
M14F Двигатель вентилятора
M1C Двигатель компрессора 1
S1HP Реле высокого давления
S14HP Реле высокого давления
S3T Контроллер температуры на выпуске
R3T Датчик температуры испарителя воды на входе
R4T Датчик температуры испарителя воды на
выходе
R5T Датчик температуры наружного воздуха
B1P Датчик низкого давления
B2P Датчик высокого давления
Y11S Электромагнитный клапан разгрузки
Y15S Электромагнитный клапан впрыска жидкости
Y16S Электромагнитный клапан линии для жидкости
O Обратный клапан
L Соединение с развальцовкой
M Винтовое соединение
N Фланцевое соединение
Z Пережатая труба
P Оребренная труба
Канал
обслуживания
Конденсатор
Сетчатый
фильтр
Осушитель +
клапан заправки
Расширительный
клапан
Испаритель
ВХ воды
ВЫХ воды
Запорный
клапан на
стороне
всасывания
(дополнительный)
Измерительный
канал
Измерительный
канал
Канал
обслуживания
2. Двойной перепускной
клапан (OP03)
Запорный
клапан для
жидкости
Предохранительные
клапаны
Предохранительный
клапан
1. STD
Фильтр
Смотровое стекло с
индикатором влажности
Пробка
1
или
2
Реле
протока
