• Системы жидкостного отопления или охлаждения • Охладители
21
• Охладители • R-407C • EWAP-MBYN

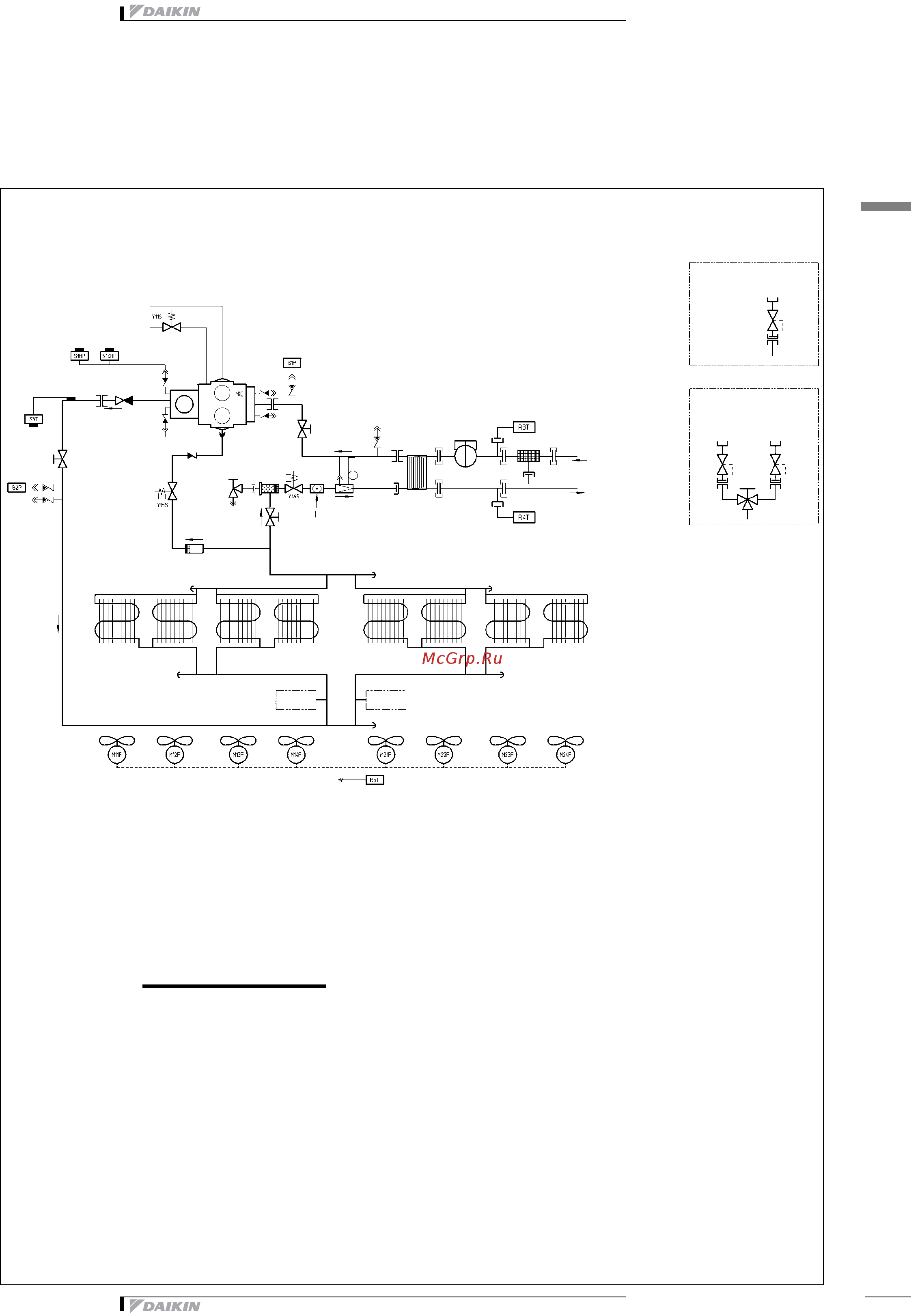

8 Схема трубной обвязки
3TW56145-1
EWAP200-340MBY
M11-18F Двигатель вентилятора конденсатора
M1C Двигатель компрессора
S1HP Реле высокого давления
S14HP Реле высокого давления
S3T Контроллер температуры на выпуске
R3T Датчик температуры испарителя воды на входе
R4T Датчик температуры испарителя воды на
выходе
R5T Датчик температуры наружного воздуха
B1P Датчик низкого давления
B2P Датчик высокого давления
Y11 Электромагнитный клапан разгрузки
Y15S Электромагнитный клапан впрыска жидкости
Y16S Электромагнитный клапан линии для жидкости
O Обратный клапан
L Соединение с
развальцовкой
M Винтовое соединение
N Фланцевое соединение
Z Пережатая труба
P Оребренная труба
Канал
обслуживания
Конденсатор
Сетчатый
фильтр
Осушитель +
клапан
заправки
Расширительный
клапан
Испаритель
ВХ воды
ВЫХ воды
Запорный
клапан на
стороне
всасывания
(дополнительный)
Измерительный
канал
Измерительный
канал
Канал
обслуживания
Пробка
2. Двойной перепускной
клапан(OP03)
Предохранительный
клапан
1. STD
Предохранительные
клапаны
1. STD
Запорный клапан для
жидкости
Смотровое стекло
с индикатором
влажности
1 или 2
1 или 2
Реле
протока
Только 100/120 л.с.
Фильтр
Конденсатор
