1
12
• Системы жидкостного отопления или охлаждения • Охладители
35
• Охладители • R-407C • EWAP-MBYN

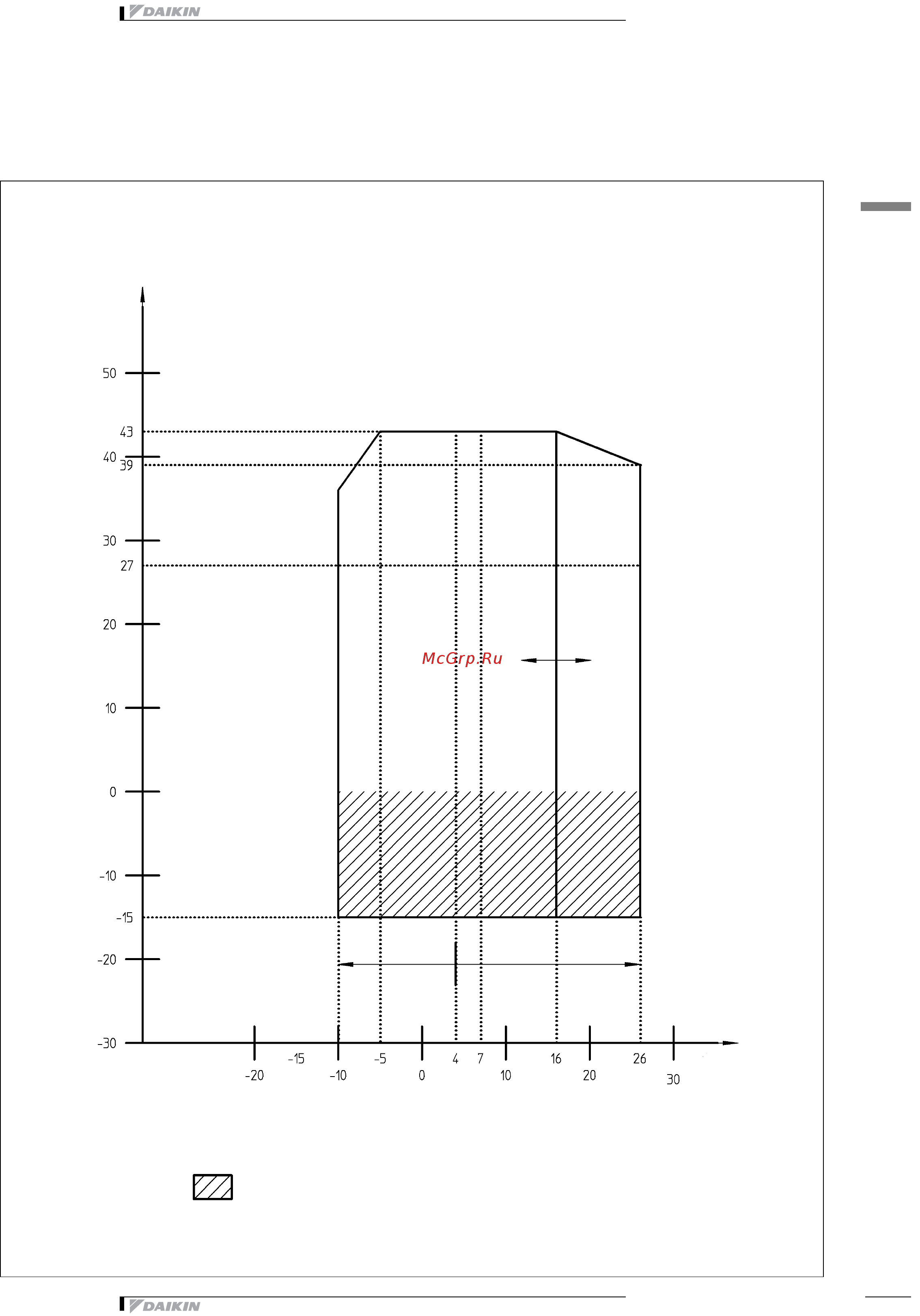

12 Рабочий диапазон
4TW56113-1
Температура наружного воздуха
Гликоль
Вода
Температура
воды
испарителя на
выходе (°C)
УЧАСТОК НЕПРЕРЫВНОЙ
РАБОТЫ
УЧАСТОК РАБОТЫ
С ПОНИЖЕНИЕМ
ТЕМПЕРАТУРЫ
Защита водяного контура от замерзания:
– Или ленточный нагреватель (стандартное исполнение)
– или заполнением системы раствором гликоля
град.C
град.C
Рабочий диапазон блоков располагается в указанных выше местах.
