11 Установка

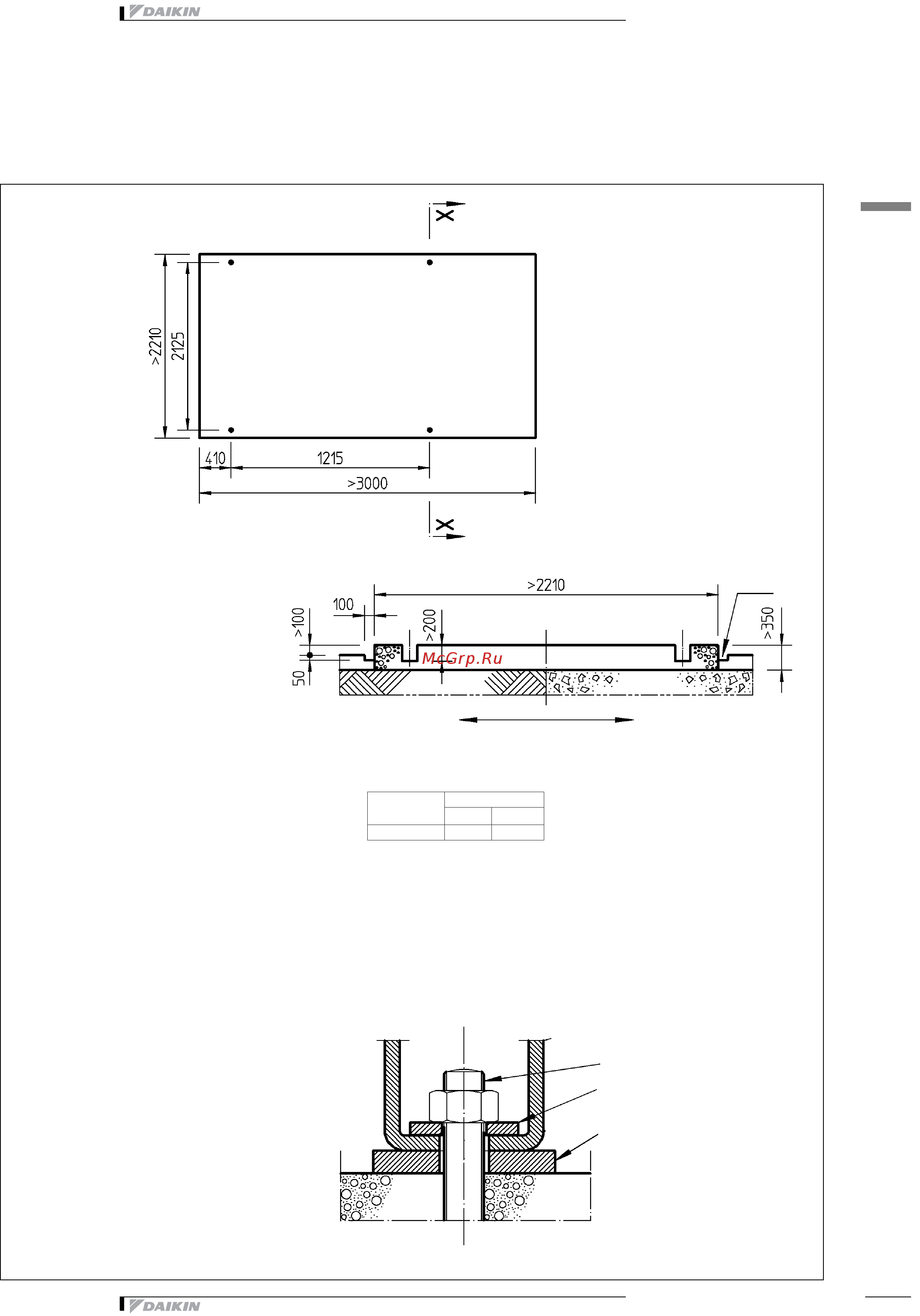

11 - 1 Крепление и фундамент блоков
4TW56119-2
Фундамент выполнен
на грунте
Примечания:
1 Измерения в таблице основаны на том,
что основание выполнено на грунте или
на бетонном полу. Если основание
выполнено на жестком бетонном полу, в
толщину основания можно включить
толщину бетонного пола.
2 Если основание выполнено на бетонном
полу, необходимо сделать выемку, как
показано на рисунке. Важно сделать
выемку дренажа независимо от того,
выполнено ли основание на грунте или на
бетонном полу (Выемка → Канализация).
3 Состав бетонной смеси, цемент:1,песок:
2, гравий:3,и является стандартным;
стальные прутки J10 должны вводиться
с интервалом 300 мм. Край бетонного
основания необходимо спланировать.
Закрепить анкерные болты в бетонном
фундаменте. Бетонный фундамент
должен быть выше уровня пола
приблизительно на 100 мм, для
облегчения сантехнических работ и
лучшего дренажа. Кроме того прочность
пола должна быть достаточной для
выдерживания веса бетонного
фундамента и блока.
Поверхность фундамента должна быть
ровной и плоской.
Модель
Анкерный болт
Размер Qty.
EWAP 110-160 kW M16 x 200 4
Фундамент выполнен
на бетонном полу
Разрез X-X
Сторона клеммной коробки
Ед-ца измер-я = мм
Анкерные болты
Шайба
Резиновые пластинки, пробка
или резиновый лист местной
поставки для лучшей защиты
от вибрации.
Выемка
