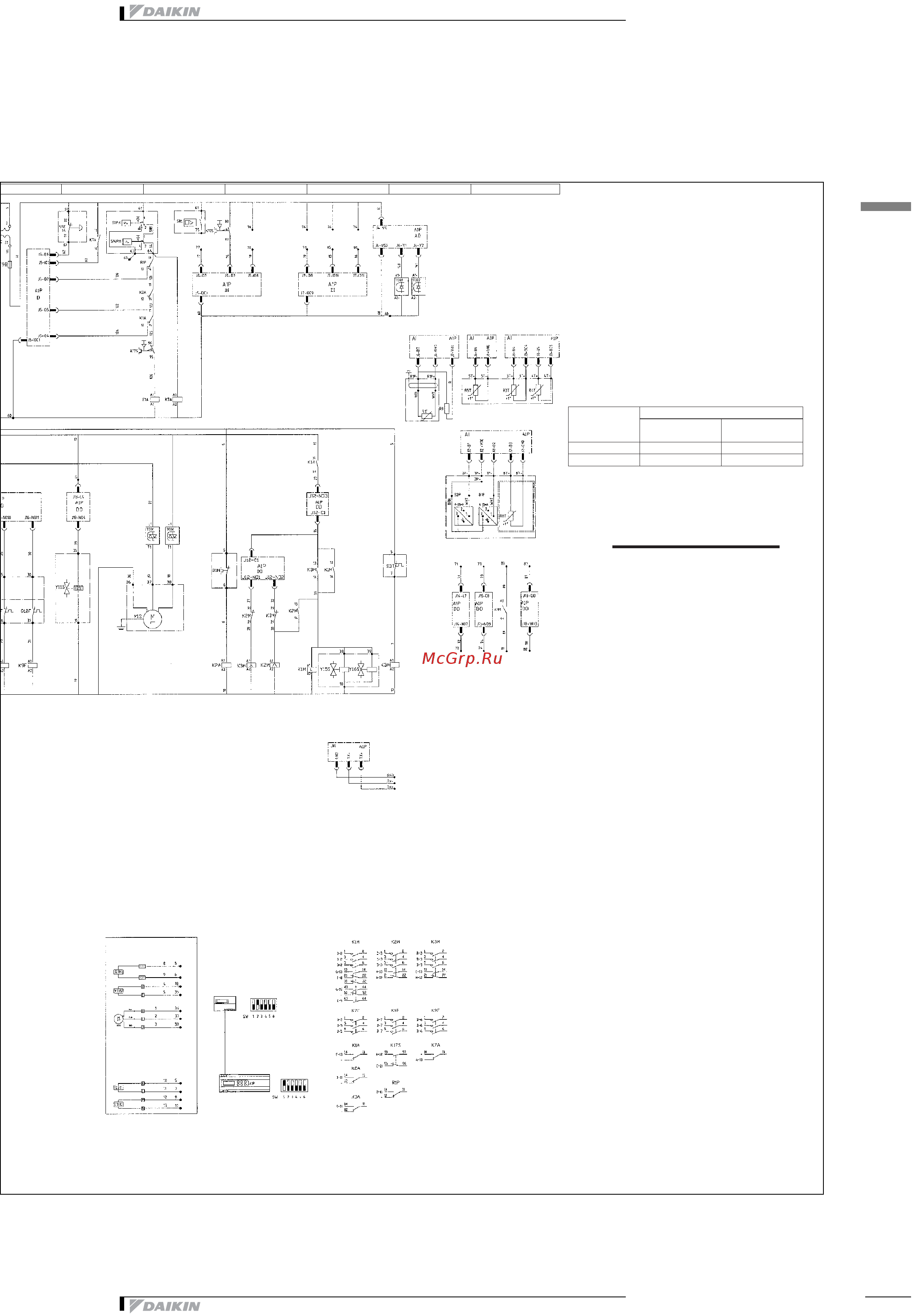

9 Монтажная схема
9-1 Монтажная схема
Местная поставка
Невозм. как доп.
функция
Возм. как доп.
функция
Обязат.###
Необязат. ∗∗∗
Y16S Электромагнитный клапан линии для жидкости контур 1
Y15S Клапан впрыска жидкости компрессора контур 1
Y11S Ступень 12% мощности для компрессора контур 1
V1** Волтьметр для контур 1
TR2 Контроллер питания трансформатора + цифровые входы
TR1 Цепь управления трансформатора
TC01..TC02 Оптопара (Аналогово-цифровой сигнал)
S14PH Реле высокого давления контур 1
S13S ## Главный выключатель
S9L # Замыкающийся контакт при работе насоса
S8L Реле протока
S6S,S10S ∗
S11S,S12S
Переменный переключатель для функции дистанционного
управления (дист. пуск-останов, двойное заданное значение,
включение/выключение ограничения мощности 1/2/3/4)
S5E Кнопка аварийного останова
S3T Устройство термической защиты на выпуске контур 1
S1PH Реле высокого давления контур 1
R8T ∗∗ Датчик температуры воды на выходе испарителя, DICN
R5T Датчик температура наружного воздуха
R4T Датчик температуры воды испарителя на выходе
R3T Датчик температуры воды испарителя на входе испарителя
R1P Стандартный контроллер последовательности фаз контур 1
R1F Сопротивление цепи обратной связи для контура 1
R1 Дополнительное сопротивление для цепи обратной связи
Q1M
Устройство термической защиты двигателя
компрессора контур 1
Q11F-Q14F
Устройства термической защиты для двигателя
вентилятора контур 1
PE Основная клемма заземления
M1S
Бесступенчатое регулирование мощности для контура 1
компрессора
M1C Двигатель компрессора контур 1
M11F-M14F Двигатели вентилятора контур 1
K7A
Дополнительное реле для средств безопасности Высокое
давление контур 1
K3A
Дополнительное реле устройства термической защиты на
выпуске контур 1
K2A
Дополнительное реле устройства термической защиты
двигателя компрессора контур 1
K1A Дополнительное реле для средств безопасности контур 1
K17S Реле максимального тока для контура 1
K9F Контактор вентилятора для контура 1
K8F Контактор вентилятора для контура 1
K7F Контактор вентилятора для контура 1
K3M Контактор ′звезды′ для контур 1
K2M Контактор ′треугольника′ для контур 1
K1M Линейный контактор для контур 1
J4 Аналоговый выход
J12,J13,J14,J15,
J16,J17,J18
Цифровый выход
J5,J7,J8 Цифровой вход
J2,J3,J6 Аналоговый вход
J11 RS485 подсоединение
J1 Электропитание
H5P∗ Переменный выход
H3P ∗ Индикатор работы компрессора 1
H2P ∗ Индикатор аварийной сигнализации
H1P ∗ Индикатор общего режима работы
F12B
Плавкий предохранитель для контура 1 двигателей
вентилятора
F9B Плавкий предохранитель для вторичной обмотки TR2
F8U Плавкий предохранитель защиты от перенапряжения для A1P
F7B Плавкий предохранитель для вторичной обмотки TR1
F6B Плавкий предохранитель для первичной обмотки TR1
F4U,F5U # Плавкие предохранители для нагревателя испарителя
F1U,F2U,F3U # Главные предохранители
E3H Нагреватель испарителя контур 1
E1HC Обогреватель картера, компрессор контур 1
C1..C3 Конденсатор
B2P
Датчик высокого давления для контура 1
B1P Датчик низкого давления для контура 1
A1P PCB пульта управления
A1 ∗∗ Трансформатор тока, амперметр для контур 1
/3/4
DO2:
%
AI 1
mA
и
теля
И
с
окого
Соединения внутри
клеммной коробки
компрессора 1
Компонент
Клемма на
клеммной коробке
компрессора 1
Количество проводов в
кабеле между клеммной
коробкой компрессора 1 и
основной клеммной
коробкой
Переменный
вход 1
Переменный
вход 2
10 11 12 13 14 15 16
Переменный
вход 4
Переменный
вход 3
(16) Соединение между PCB и положение
перемычек и микропереключателей
клемм пользователя для дистанционного
управления.
В системе DICN действителен только для
главного блока.
Подчиненные блоки см. в инструкциях по
установке.
Клемма
пользователя для
дистанционного
управления
АДРЕС =2
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
(15)
EKCLWS: только для DICN и
главного блока
