Daikin EWAP200MBYN [19/38] Чертеж в масштабе и центр тяжести
![Daikin EWAP200MBYN [19/38] Чертеж в масштабе и центр тяжести](/views2/1657064/page19/bg13.png)
1
7
• Системы жидкостного отопления или охлаждения • Охладители
19
• Охладители • R-407C • EWAP-MBYN

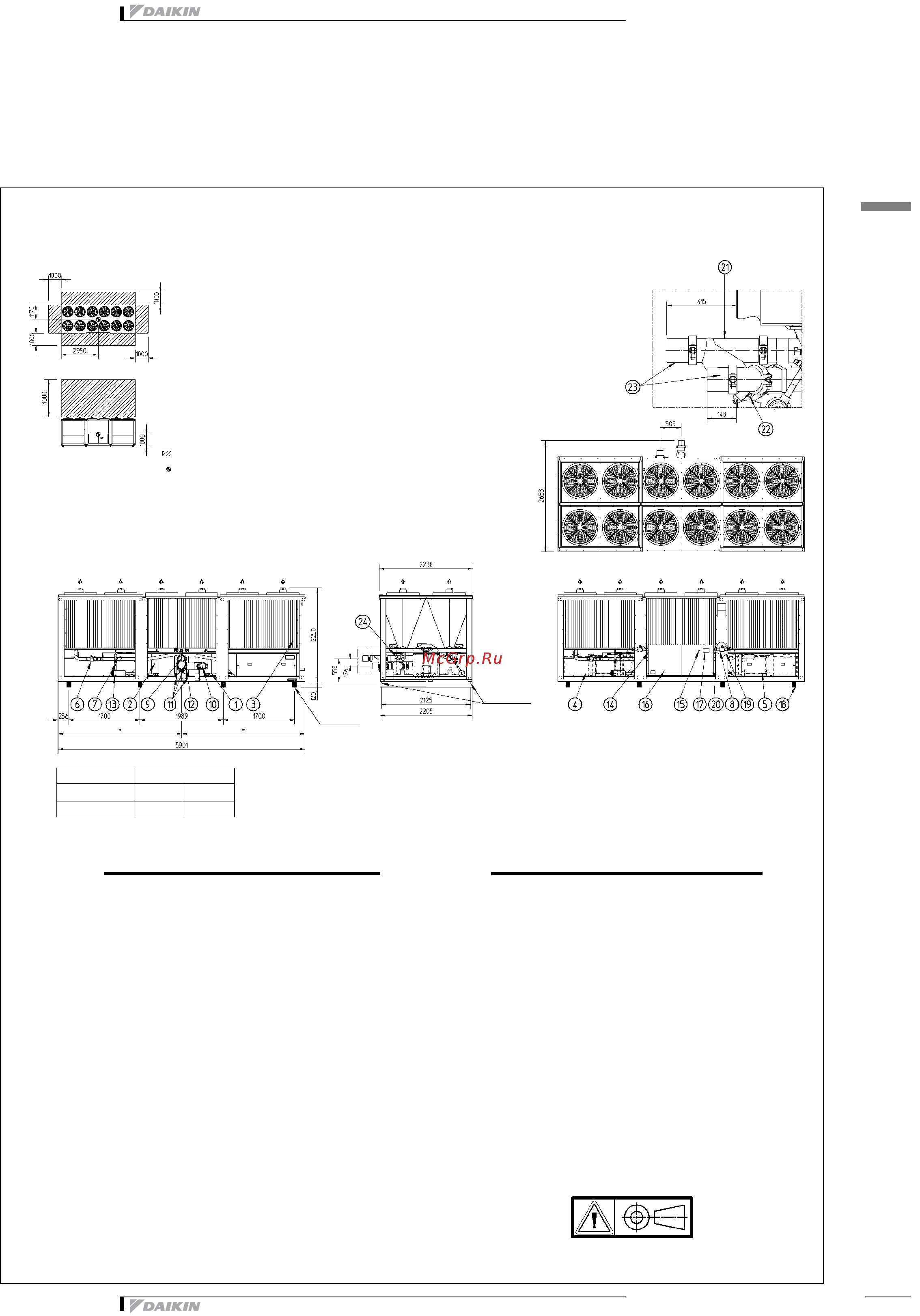

7 Чертеж в масштабе и центр тяжести
7-1 Чертеж в масштабе
3TW56174-1
EWAP400-540MBY
Воздух
Воздух
Воздух
Воздух
Воздух
Воздух
Требуемое пространство вокруг блока для
обслуживания и воздухозабора
Охлажденная вода
Установка
Вх (Нар.диам.)
Вых (Нар.диам.)
EWAP400-540* J141.3 J141.3
Воздух Воздух
Воздух
Воздух
Центр тяжести
1 Испаритель 1
2 Испаритель 2
3 Конденсатор
4 Компрессор 1
5 Компрессор 2
6 Запорный клапан на выпуске
7 Запорный клапан для жидкости
8 Запорный клапан на стороне всасывания
(дополнительный)
9 Вход охлажденной воды
10 Выход охлажденной воды
11 Датчик температуры воды на выходе
12 Датчик температуры воды на входе
13 Осушитель
14 Ввод электропитания
15 Аварийный останов
16 Клеммная коробка
17 Пульт управления с цифровым дисплеем
18 Транспортная балка
19 Датчик температуры наружного воздуха
20 Вход местной проводки
21 Фильтр (комплектная поставка)
22 Пробка (J25mm NPT)
23 Возвратные трубы для сварки (комплектная
поставка)
24 Реле протока
Воздух
Воздух
Воздух
Воздух
8xОтверстие
для крепления
J20
8xОтверстие
для крепления
J20
Узел
Узел (Окалина 1/12.5)
