1
9
• Системы жидкостного отопления или охлаждения • Охладители
29
• Охладители • R-407C • EWAP-MBYN

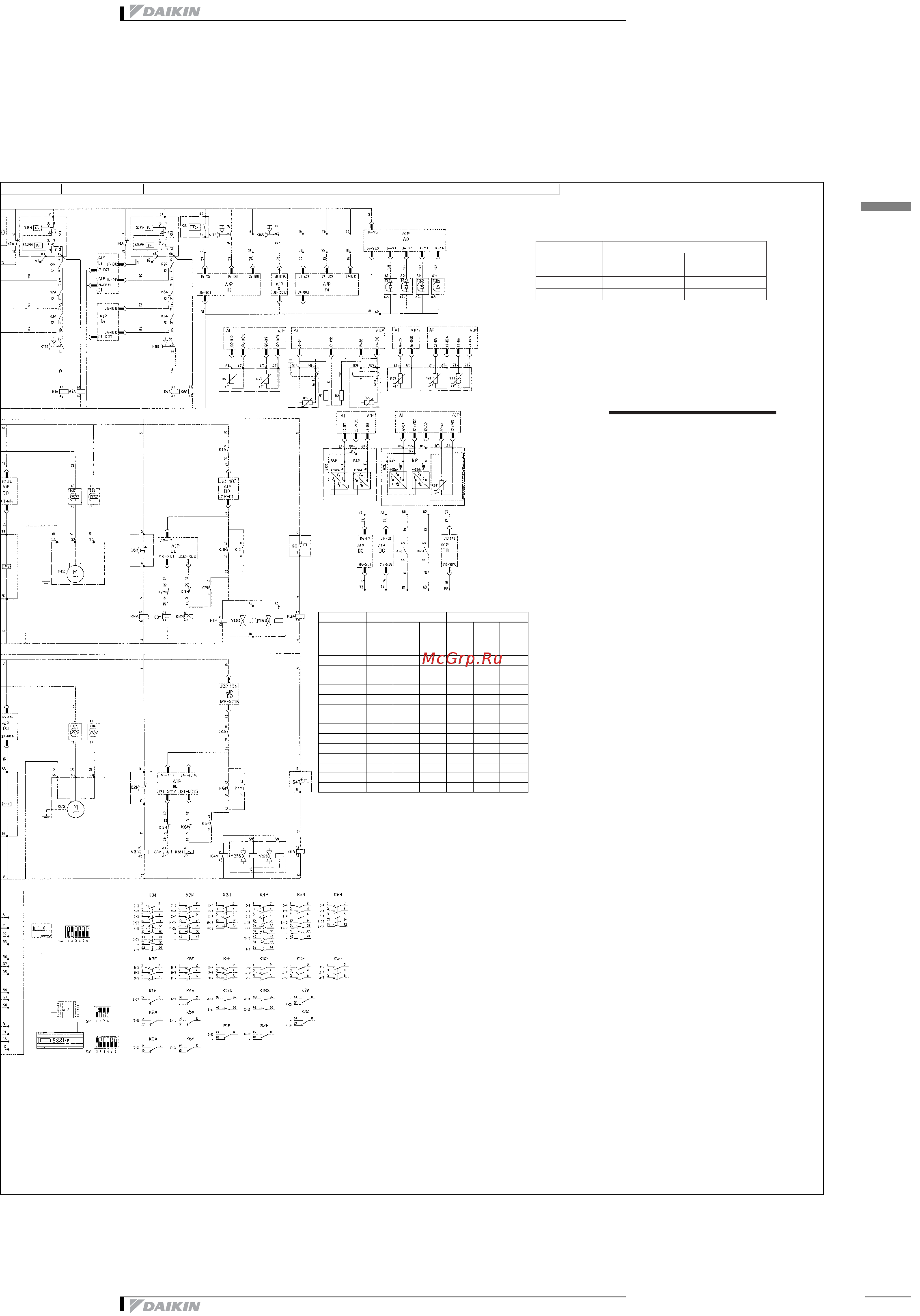

9 Монтажная схема
9-1 Монтажная схема
Местная поставка
Невозм. как доп.
функция
Возм. как доп.
функция
Обязат.###
Необязат. ∗∗∗
Y16S,Y26S
Электромагнитный клапан линии для жидкости контур 1, контур
2
Y15S,Y25S Клапан впрыска жидкости компрессора контур 1, контур 2
Y11S,Y21S Ступень 12% мощности для компрессора контур 1, контур 2
V1** Волтьметр для контур 1-2
TR2 Контроллер питания трансформатора + цифровые входы
TR1 Цепь управления трансформатора
TCO1..TCO4 Оптопара (Аналогово-цифровой сигнал)
S14PH,S15PH Реле высокого давления контур 1, контур 2
S13S ## Главный выключатель
S9L # Замыкающийся контакт при работе насоса
S8L Реле протока
S6S,S10S ∗
S11S,S12S
Переменный переключатель для функции дистанционного
управления (дист. пуск-останов, двойное заданное значение,
включение/выключение ограничения мощности 1/2/3/4)
S5E Кнопка аварийного останова
S3T,S4T Устройство термической защиты на выпуске контур 1, контур 2
S1PH,S2PH Реле высокого давления контур 1, контур 2
R8T Датчик температуры воды на выходе испарителя, DICN
R7T Датчик температуры смеш. воды на выходе
R6T Датчик температуры воды на выходе испарителя, контур 2
R5T Датчик температура наружного воздуха
R4T Датчик температуры воды на выходе испарителя контур 1
R3T Датчик температуры воды испарителя на входе испарителя
R1P,R2P
Стандартный контроллер последовательности фаз контур 1,
контур 2
R1F,R2F Сопротивление цепи обратной связи для контура 1,
контур 2
R1,R2 Дополнительное сопротивление для цепи обратной связи
Q1M,Q2M
Устройство термической защиты двигателя
компрессора контур 1, контур 2
Q21F-Q26F
Цепь устройства термической защиты для двигателя
вентилятора 2
Q11F-Q16F
Устройства термической защиты для двигателя
вентилятора контур 1
PE Основная клемма заземления
M1S,M2S
Бесступенчатое регулирование мощности для контура 1
компрессора, контур 2
M1C,M2C Двигатели компрессора, контур 1, контур 2, контур 3
M3F Клеммная коробка двигателя вентилятора
M21F-M26F Двигатели вентилятора контур 2
M11F-M16F Двигатели вентилятора контур 1
K7A,K8A
Дополнительное реле для средств безопасности Высокое
давление контур 1, контур 2
K3A,K6A
Дополнительное реле устройства термической защиты на
выпуске контур 1, контур 2
K2A,K5A
Дополнительное реле устройства термической защиты
двигателя компрессора контур 1, контур 2
K1A,K4A
Дополнительное реле для средств безопасности контур 1,
контур 2
K17S,K18S Реле максимального тока для контура 1, контур 2
K9F,K12F Контактор вентилятора для контура 1, контур 2
K8F, K11F Контактор вентилятора для контура 1, контур 2
K7F,K10F Контактор вентилятора для контура 1, контур 2
K3M,K6M Контактор ′звезды′ для контур 1, контур 2
K2M,K5M Контактор ′треугольника′
для контур 1, контур 2
K1M,K4M Линейный контактор для контур 1, контур 2
J12..J18
J21,J22
Цифровый выход
J5,J7,J8,J19 Цифровой вход
J4 Аналоговый выход
J2,J3,J6,J20 Аналоговый вход
J11,J23 RS485 подсоединение
J1 Электропитание
H5P∗ Переменный выход
H4P ∗ Индикатор работы компрессора 2
H3P ∗ Индикатор работы компрессора 1
H2P ∗ Индикатор аварийной сигнализации
H1P ∗ Индикатор общего режима работы
F14B
Плавкий предохранитель для клеммной коробки двигателя
вентилятора
F12B,F13B
Плавкий предохранитель для контура 1 двигателей
вентилятора, контур 2
F10S,F11S
Автоматические выключатели с плавкими предохранителями
для контура 1, контура 2
F9B Плавкий предохранитель для вторичной обмотки TR2
F8U Плавкий предохранитель защиты от перенапряжения для A1P
F7B Плавкий предохранитель для вторичной обмотки TR1
F6B Плавкий предохранитель для первичной обмотки TR1
F4U,F5U # Плавкие предохранители для нагревателя испарителя контур 1
F21U...F23U # Главные предохранители
F11U...F13U # Главные предохранители
F1U,F2U,F3U # Главные предохранители
E3H,E4H Нагреватель испарителя, контур 1, контур 2
E1HC,E2HC Обогреватель картера, компрессор контур 1, контур 2
C1..C3, C4..C6 Конденсатор
B2P,B5P Датчик высокого давления для контура 1, контур 2
B1P,B4P Датчик низкого давления для контура 1,
контур 2
A11P Контроллер платы расширения
A1P PCB пульта управления
A1,A2 ∗∗ Трансформатор тока / амперметр, контур 1, контур 2
J12 (C1-NO1): Звезда компрессора C1
J12 (C2-NO2): Треугольник компрессора
C1
J12 (C1-NO3): Компрессор ВКЛ C1
J13 (C4-NO4): 12% C1
J13 (C4-NO5): - -
J13 (C4-NO6): - -
J14 (C7-NO7): Аварийный сигнал
J15 (C8-NO8): Насос
J16 (C9-NO9): Ступень скоростей
вентилятора 1 из C1
J5 (ID8-IDC1):
J7 (ID9-IDC9):
J7 (ID10-IDC9):
J7 (ID11-IDC9):
Двойное заданное значение / Дистанционный переключатель
ВКЛ/ВЫКЛ
включение/выключение ограничения мощности 1/2/3/4
Краткое описание переменных цифровых выходов DO2:
J18 (C13-NO13):
2-й насос испарителя / Общий режим работы / 100% Мощность /
Естественное охлаждение
Краткое описание переменного аналогового входа AI 1
J2 (B3-GND):
Датчик температуры воды конденсатора рекуперации тепла
Сигнал заданного значения 0-1V/0-10V/0-20mA/4-20mA
(только автономный блок или Подчиненный 1)
/ DICN, датчик температуры воды на выходе испарителя (только
Главный)
Цифровые выходы
Стандартный вентилятор OP ESP
Предохранители
+ защита от
максимального
тока
EWAP 400 EWAP 460 EWAP 540 EWAP 400 EWAP 460 EWAP 540
F11U,F12U,F13U 3x250gL 3x300gL 3x300gL 3x300gL 3x355gL 3x355gL
F21U,F22U,F23U 3x250gL 3x250gL 3x300gL 3x300gL 3x300gL 3x355gL
F1U,F2U,F3U 3x400gL 3x425gL 3x500gL 3x425gL 3x500gL 3x630gL
F4U,F5U 4A 4A 4A 4A 4A 4A
F6B 2x4A 2x4A 2x4A 2x4A 2x4A 2x4A
F7B 4A 4A 4A 4A 4A 4A
F8U 2A 2A 2A 2A 2A 2A
F9B 2x1A T 2x1A T 2x1A T 2x1A T 2x1A T 2x1A T
F10S 3x200gL 3x250gL 3x250gL 3x250gL 3x300gL 3x300gL
F11S 3x200gL 3x200gL 3x250gL 3x250gL 3x250gL 3X300gL
F12B,F13B 3x25A 3x25A 3x25A 3x40A 3x40A 3x40A
F14B -- 1A 1A -- 1A 1A
K17S 88 119 119 88 119 119
K18S 88 88 119 88 88 119
- Рекомендуемые плавкие предохранители gL/gG
(также допускается aM ) в соответствии со
стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG, F4U, F5U = gL/gG)
(F11U, F12U, F13U = gL/gG, F21U, F22U, F23U = gL/gG)
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
N OP ESP = Доп. вентиляторы для высокого
внешн. стат. давл.
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
(13)
Переменный
вход 1
Переменный
вход 2
10 11 12 13 14 15 16
Переменный
вход 4
Переменный
вход 3
Краткое описание переменных цифровых входов DI
1-2-3-4:
(16) Соединение между PCB и положение перемычек и
микропереключателей клемм пользователя для
дистанционного управления.
В системе DICN действителен только для главного блока.
Подчиненные блоки см. в инструкциях по установке.
Клемма
пользователя
для
дистанционного
управления
АДРЕС =2
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
J16 (C9-NO10): Ступень скоростей вентилятора 2 из
C1
J16 (C9-NO11): Ступень скоростей вентилятора 3 из
C1
J17 (C12-NO12): Кан.DO1:Ленточный нагреватель
испарителя
J18 (C13-NO13): Кан.DO2:Насос кондиционера
рекуперации тепла
J21 (C14-NO14): Звезда компрессора C2
J21 (C15-NO15): Треугольник компрессора C2
J22 (C16-NO16): Компрессор ВКЛ C2
J22 (C16-NO17): 12% C2
J22 (C16-NO18): - -
к
омпрессора 2
с
тво проводов в
м
ежду клеммной
й
компрессора 1
в
ной клеммной
к
оробкой
EKCLWS: только для DICN и
главного блока
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
ько
о
для EWAP400: RED
для EWAP460-540: BLK
для EWAP400-460: RED
для EWAP540: BLK
