Daikin EWAP200MBYN [18/38] Чертеж в масштабе и центр тяжести
![Daikin EWAP200MBYN [18/38] Чертеж в масштабе и центр тяжести](/views2/1657064/page18/bg12.png)
• Охладители • R-407C • EWAP-MBYN
• Системы жидкостного отопления или охлаждения • Охладители
18
1
7

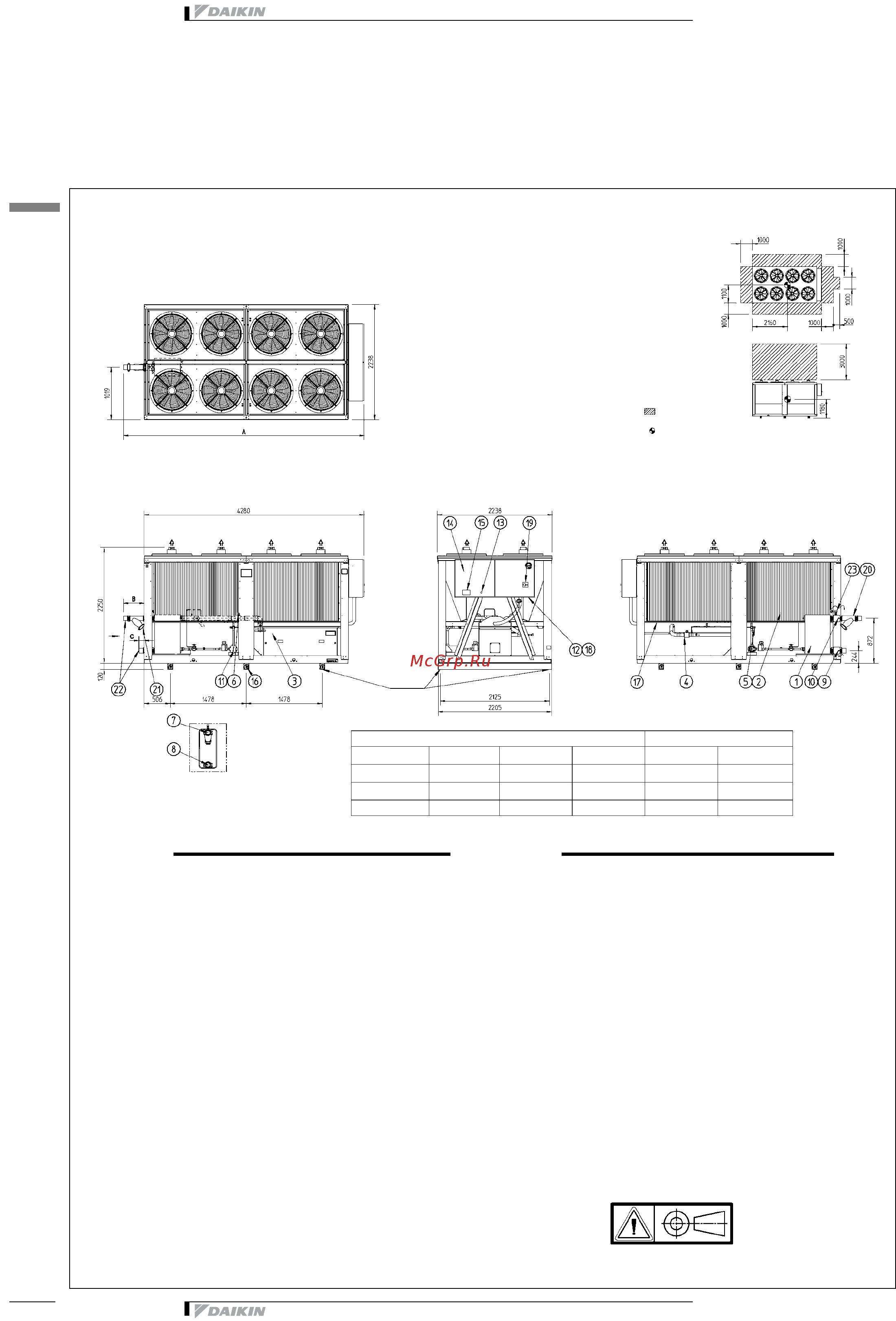

7 Чертеж в масштабе и центр тяжести
7-1 Чертеж в масштабе
3TW56144-1A
EWAP200-340MBY
Воздух Воздух
Воздух Воздух
Воздух
Воздух
Требуемое
пространство вокруг
блока для
обслуживания и
воздухозабора
Охлажденная вода
Установка ABC
Вх (Нар.диам.) Вых (Нар.диам.)
EWAP200MBYNN* 4495 215 -85 J88.9 J88.9
EWAP280MBYNN* 4585 305 5 J88.9 J88.9
EWAP340MBYNN* 4680 400 100 J88.9 J88.9
Примечание
- Впускная возвратная труба с реле протока и
датчиком температуры, предварительный
монтаж.
- Выпускная возвратная труба с датчиком
температуры, предварительный монтаж.
Воздух
Воздух
Воздух
Воздух
Центр тяжести
1 Испаритель
2 Конденсатор
3 Компрессор
4 Запорный клапан на выпуске
5 Запорный клапан для жидкости
6 Запорный клапан на стороне всасывания
(дополнительный)
7 Вход охлажденной воды
8 Выход охлажденной воды
9 Датчик температуры воды на выходе
10 Датчик температуры воды на входе
11 Осушитель
12 Ввод электропитания
13 Аварийный останов
14 Клеммная коробка
15 Пульт управления с цифровым дисплеем
16 Транспортная балка
17 Датчик температуры наружного воздуха
18 Вход местной проводки
19 Главный выключатель (дополнительный)
20 Фильтр (комплектная поставка)
21 Пробка (J19mm NPT)
22 Возвратные трубы для сварки (комплектная
поставка)
23 Реле протока
вид A
6xОтверстие для
крепления J20
вид A
