ТРУБОПРОВОД ТОПЛИВА
рис 13
+Н L (мм)
-Н Ф (мм)
(м) 16 18
+4,0
+3,0
+2,0
+1,5
+1,0
+0,5
60
50
40
35
30
25
80
70
60
55
50
45
0 20 40
-0,5
-1,0
-1,5
-2,0
-3,0
-4,0
18
15
13
10
5
-
35
30
25
20
10
6
(А)

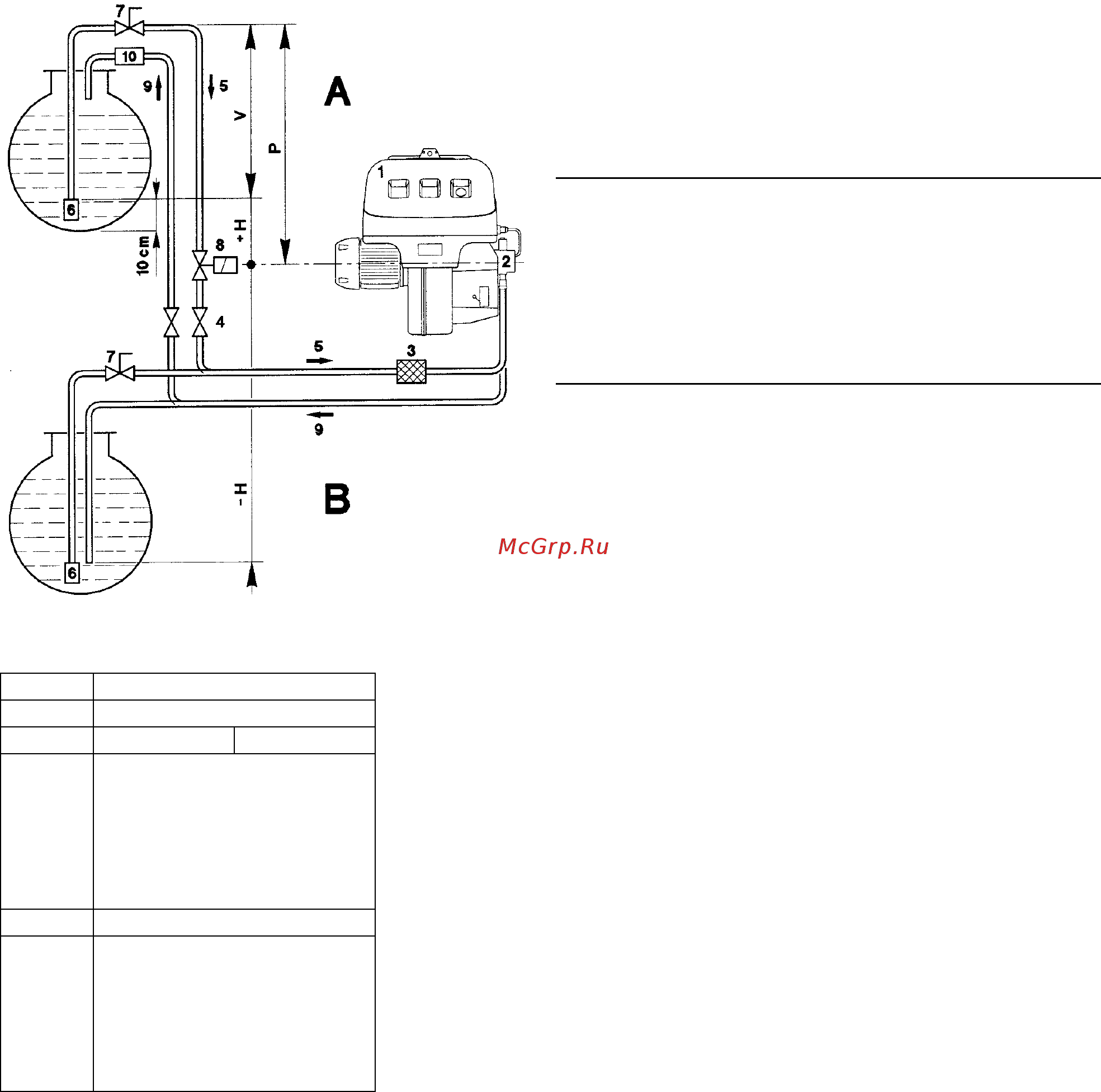

ПОДАЧА ТОПЛИВА
Двухтрубный контур (А)
Горелка оборудована самовсасывающим насосом,
поэтому в пределах, указанных в таблице, горелка
может самостоятельно обеспечить подачу топлива.
Бак с топливом находится выше горелки – случай А
Рекомендуется, чтобы высота Р не превышала 10
метров, чтобы не вызывать слишком большую нагрузку
на герметичные уплотнения насоса, а высота V не
должна превышать 4 метра, чтобы насос мог
произвести автоматическую заливку даже в том
случае, когда бак почти пустой.
Бак с топливом находится ниже горелки – случай В
Разрежение в насосе не должно превышать 0,45
бар (приблизительно 35 см ртутного столба). Если
разрежение будет больше, из топлива начнет
испаряться газ; насос начнет работать более шумно и
срок его службы сократится.
Рекомендуется, чтобы обратный трубопровод
проходил на той же высоте, что и всасывающий
трубопровод. В этом случае уменьшается вероятность
того, что всасывающий трубопровод окажется
незаполненным топливом.
Кольцевой контур
Кольцевой контур состоит из трубопровода,
который отходит от бака и возвращается в него, в
котором поддерживается циркуляция топлива под
давлением с помощью вспомогательного насоса.
Отвод от этого кольца и питает горелку. В таком
контуре существует потребность, когда насос горелки
не может осуществить автоматическую заливку, из-за
того, что расстояние и/или разница уровней между
баком и насосом больше чем значения, приведенные в
таблице А.
Условные обозначения
Н - Разница уровней насоса – нижнего клапана
L - Длина трубопровода
Ф - Внутренний диаметр трубы
1 - Горелка
2 - Насос
3 - Фильтр
4 - Ручной запорный вентиль
5 - Всасывающий трубопровод
6 - Нижний (донный) клапан
7 - Ручной вентиль быстрого закрывания с дистанционным управлением (только для Италии)
8 - Запорный электромагнитный клапан (только для Италии)
9 - Обратный трубопровод
10 - Обратный клапан (только для Италии)
