ЭЛЕКТРИЧЕСКАЯ СХЕМА
ЭЛЕКТРИЧЕСКАЯ СХЕМА, выполняемая на заводе
ЭЛЕКТРИЧЕСКАЯ СХЕМА, ВЫПОЛНЯЕМАЯ НА ЗАВОДЕ
рис 15
рис 16
Горелка RL 190/М
Модель RL 190/М выпускается для
электропитания 400 Вольт.
Если у вас питание 230 Вольт,
измените схему подключения
двигателя (вместо звезды
треугольник) и измените настройку
теплового реле защиты.

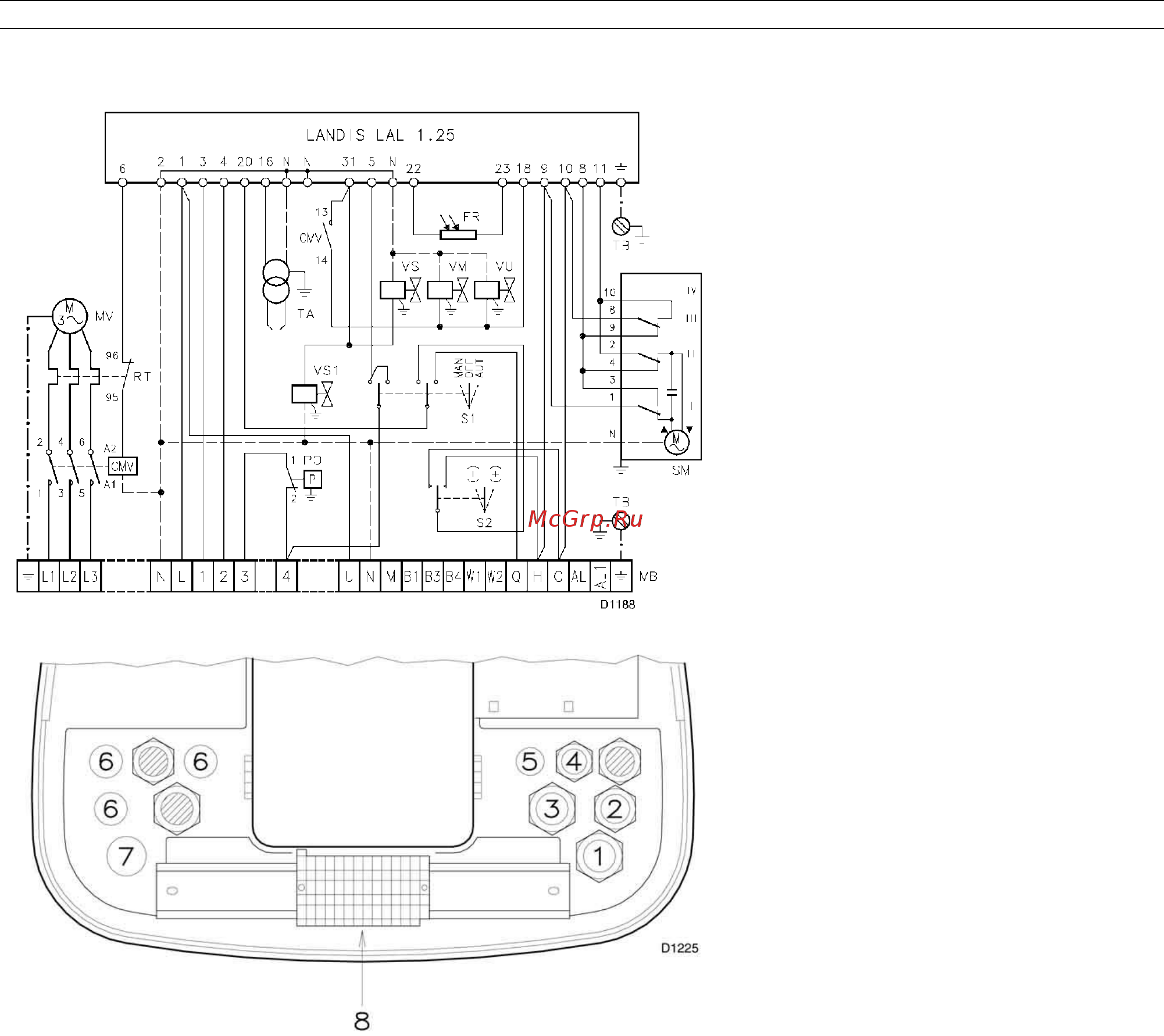

ОБОЗНАЧЕНИЯ НА СХЕМЕ рис 15
CMV - пускатель двигателя
LAL 1.25 - блок управления (автомат
горения)
FR - фотосопротивление
MB - клеммная колодка горелки
MV - двигатель вентилятора
РО - реле давления жидкого
топлива
RT - реле тепловой защиты
S1 - переключатель режимов
работы:
MAN = ручной режим
AUT = автоматический режим
OFF = выключено
S2 - кнопка для:
- = уменьшение мощности
+ = увеличение мощности
SM - серводвигатель
TA - трансформатор розжига
TB - заземление горелки
VM - клапан на питающем
трубопроводе насоса
VS - предохранительный клапан
на питающем трубопроводе насоса
VS1 - предохранительный клапан
на обратном трубопроводе насоса
VU - клапан на обратном
трубопроводе форсунки
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Выполняется монтажной организацией.
Используйте гибкие провода в соответствии со стандартом EN 60 335-1:
если изоляция из ПВХто не хуже чем изоляция типа Н05 VV-F
если изоляция из резиныто не хуже чем изоляция типа Н05 RR-F.
Все провода, которые присоединяются к клеммной колодке (8) (рис 16) горелки, проходят через кабельные
сальники.
Можно по-разному использовать кабельные сальники; в качестве примере приведем один из способов:
1 – Pg 13,5 трехфазное питание
2 – Pg 11 однофазное питание
3 – Pg 11 дистанционное управление TL
4 – Pg 9 дистанционное управление TR или датчик (RWF40)
5 – Pg 9 подготовка для вывода
6 – Pg 11 подготовка для вывода
7 – Pg 13,5 подготовка для вывода
