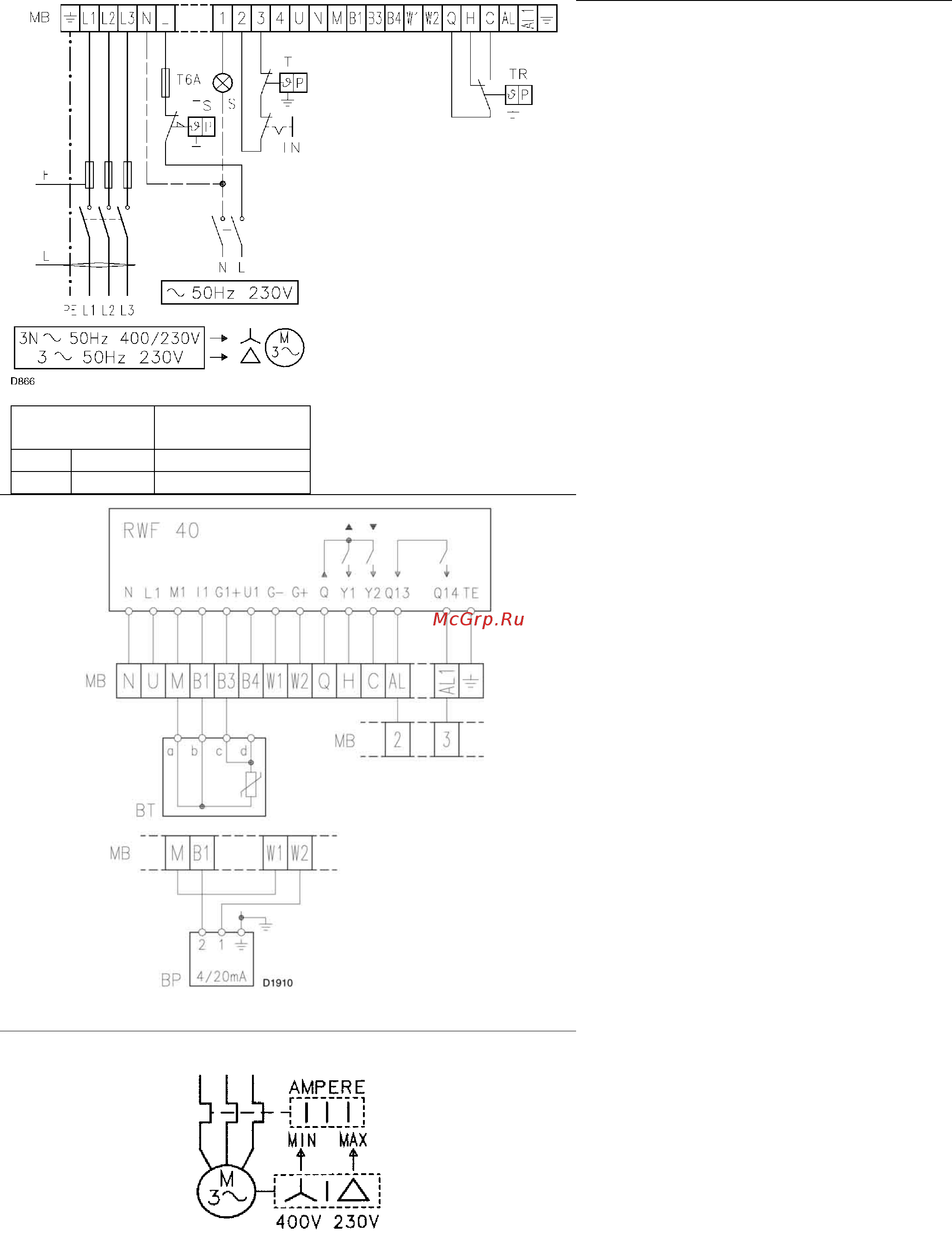

Электрическое подключение горелки
RL 190/M
Трехфазное электропитание 230/400
Вольт с нейтралью
Плавкие предохранители и сечение
проводов на рис 17 – смотри таблицу.
Если сечение проводов не указано: 1,5
мм
2
.
рис 17
RL 190/М
230В 400В
F A Т25 Т25
L мм
2
2,5 2,5
a-d : красный b-c : белый
рис 18
ТЕПЛОВОЕ РЕЛЕ
рис 19
Электрическое подключение
регулятора мощности RWF40
(модуляционный режим работы).
Обозначения на рис 17,18
ВТ – датчик температуры
ВР – датчик давления
IN – электрический выключатель для
ручной остановки горелки
MB – клеммная колодка горелки
S – дистанционная сигнализация об
аварийной остановке
TL: предельный дистанционный
регулятор: останавливает горелку,
когда температура или давление в
котле достигают заданного значения.
TR – дистанционное управление для
регулировки: управляет минимальной
и максимальной мощностью.
Устройство дистанционного
управления не нужно, если
присоединен регулятор RWF40 для
модуляционного режима работы;
поскольку сам регулятор выполняет
его функции.
TS – аварийное дистанционное
управление: срабатывает в случае
неисправности TL
Настройка реле тепловой защиты (19)
(рис 1)
Оно служит для защиты двигателя от
сгорания, вызванного сильным
увеличением потребляемого тока,
которое в свою очередь вызвано
пропаданием одной из фаз.
• если двигатель запитан на звезду,
400 В, то переключатель должен
находиться в положении “MIN”.
• если двигатель запитан на
треугольник, 230 В, то переключатель
находится в положении “MАХ”.
Даже если на шкале теплового реле нет
значения, соответствующего
потребляемому току двигателя при
напряжении 400В, защита двигателя
обеспечивается все равно.
13
