РАБОТА ГОРЕЛКИ

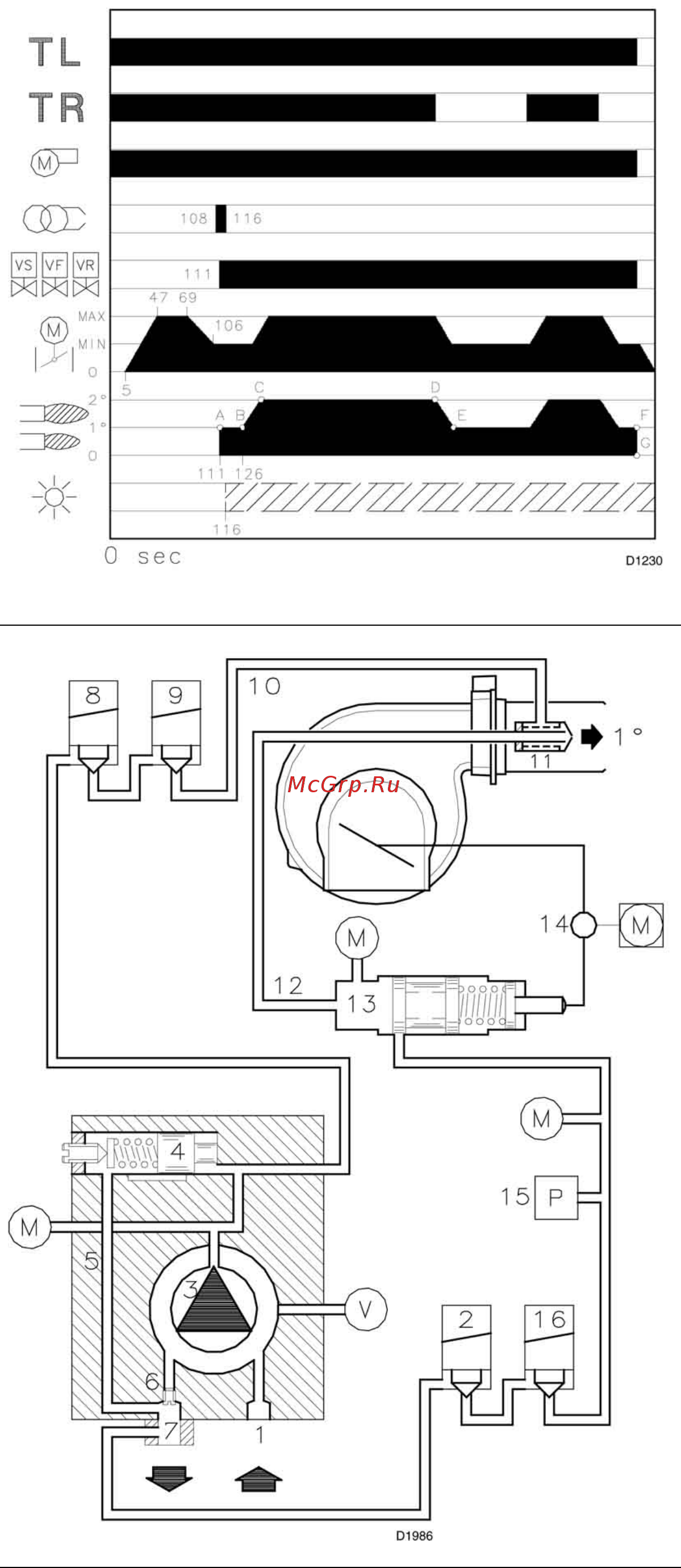

рис 28
рис 29
ПУСК ГОРЕЛКИ
Этапы пуска и время, указанное
последовательно, в секундах рис 28, 29:
• 0с:
замыкание дистанционного
выключателя TL. Запуск двигателя.
Насос (3) всасывает топливо из бака
через трубопровод (1) и под давлением
направляет его в трубопровод подачи
топлива. Поршень (4) поднимается и
топливо возвращается в бак через
трубки (5) и (7). Винт (6) закрывает
байпас по направлению к
всасывающему трубопроводу, а
электромагнитные клапаны (2) - (8) - (9)
– (16), на которые не подается
электропитание, перекрывают проход к
форсункам.
• 5 с:
Включается серводвигатель: он
поворачивается вправо на 130°, то есть
до переключения контактов кулачка I
рис 20. воздушная заслонка встает в
положение, соответствующее
Максимальной мощности.
• 47 с:
Этап предварительной продувки,
расход воздуха соответствует
Максимальной мощности.
• 69 с:
серводвигатель поворачивается влево
до переключения контактов кулачка III
рис 20.
• 106 с:
Воздушная заслонка и регулятор
давления встают в положение
Минимальной мощности.
• 111 с:
Открываются электромагнитные
клапаны (2), (8), (9) и (16); топливо
проходит через трубопровод (10),
проходит через фильтр (11), и попадает
в форсунку.
Часть топлива распыляется через
форсунку, контактирует с искрой и
воспламеняется: пламя
соответствующее минимальной
мощности, точка А. Оставшаяся часть
топлива проходит через трубопровод
(12) под давлением, которое задается
регулятором давления 13, затем
проходит через трубопровод 7 и
возвращается в бак.
• 116 с:
Искра пропадает.
• 126 с:
На этом цикл запуска заканчивается.
19
