Для того чтобы найти рабочую точку, необходимо провести вертикальную линию от нужной мощности
и горизонтальную линию от значения давления в камере сгорания. Точка пересечения этих двух линий и
будет рабочей точкой, которая должна попадать внутрь зоны А при работе на минимальной мощности, и
внутрь зоны В при работе на максимальной мощности.
Рабочий диапазон горелки в зависимости от плотности воздуха
РАБОЧИЙ ДИАПАЗОН был получен при температуре воздуха 20°С, при давлении 1000 мбар
(примерно 100 метров над уровнем моря), головка горелки отрегулирована как показано на странице 9.
Может случиться так, что горелка должна работать на воздухе, который имеет более высокую
температуру и на большей высоте над уровнем моря.
Увеличение температуры воздуха и увеличение высоты над уровнем моря дают один и тот же
результат: увеличение объема воздуха, то есть уменьшение его плотности.
Производительность вентилятора по воздуху остается почти такой же, но уменьшается
содержание кислорода в одном метре кубическом метре воздуха и уменьшается тяга (напор) вентилятора.
В этом случае необходимо знать, попадет ли максимальная мощность, которую необходимо
развивать, при определенном давлении в камере сгорания, в рабочий диапазон горелки, при изменении
температуры воздуха и высоты над уровнем моря.
Это проверяется следующим образом:
1 По таблице (В) найдите коэффициент поправки для данной температуры воздуха и высоты установки
над уровнем моря.
F
Над
уров.
моря
(1)
ВОЗДУХ
°С
м Мба
р
0 5 10 15 20 25 30 40
0 1013 1,087 1,068 1,049 1,031 1,013 0,996 0,980 0,948
100 1000 1,073 1,054 1,035 1,017 1,000 0,983 0,967 0,936
200 989 1,061 1,042 1,024 1,006 0,989 0,972 0,956 0,926
300 978 1,050 1,031 1,013 0,995 0,978 0,962 0,946 0,916
400 966 1,037 1,018 1,000 0,983 0,966 0,950 0,934 0,904
500 955 1,025 1,007 0,989 0,972 0,955 0,939 0,923 0,894
600 944 1,013 0,995 0,977 0,960 0,944 0,928 0,913 0,884
700 932 1,000 0,982 0,965 0,948 0,932 0,916 0,901 0,872
800 921 0,988 0,971 0,954 0,937 0,921 0,906 0,891 0,862
900 910 0,977 0,959 0,942 0,926 0,910 0,895 0,880 0,852
1000 898 0,964 0,946 0,930 0,914 0,898 0,883 0,868 0,841
1200 878 0,942 0,925 0,909 0,893 0,878 0,863 0,849 0,822
1400 856 0,919 0,902 0,886 0,871 0,856 0,842 0,828 0,801
1600 836 0,897 0,881 0,866 0,851 0,836 0,822 0,808 0,783
1800 815 0,875 0,859 0,844 0,829 0,815 0,801 0,788 0,763
2000 794 0,852 0,837 0,822 0,808 0,794 0,781 0,768 0,743
(1) среднее барометрическое давление
(В)
рис 5
2 Разделите требуемую для горелки производительность Q на поправку F и получите эквивалентную
производительность Qe:
Qe = Q : F (кг/ч)
3 В рабочем диапазоне горелки (рис. 5) отметьте рабочую точку, которая получается в зависимости
от:
Qe – эквивалентной производительности
Н1 – давления в камере сгорания
Точка А должна попадать внутрь рабочего диапазона.

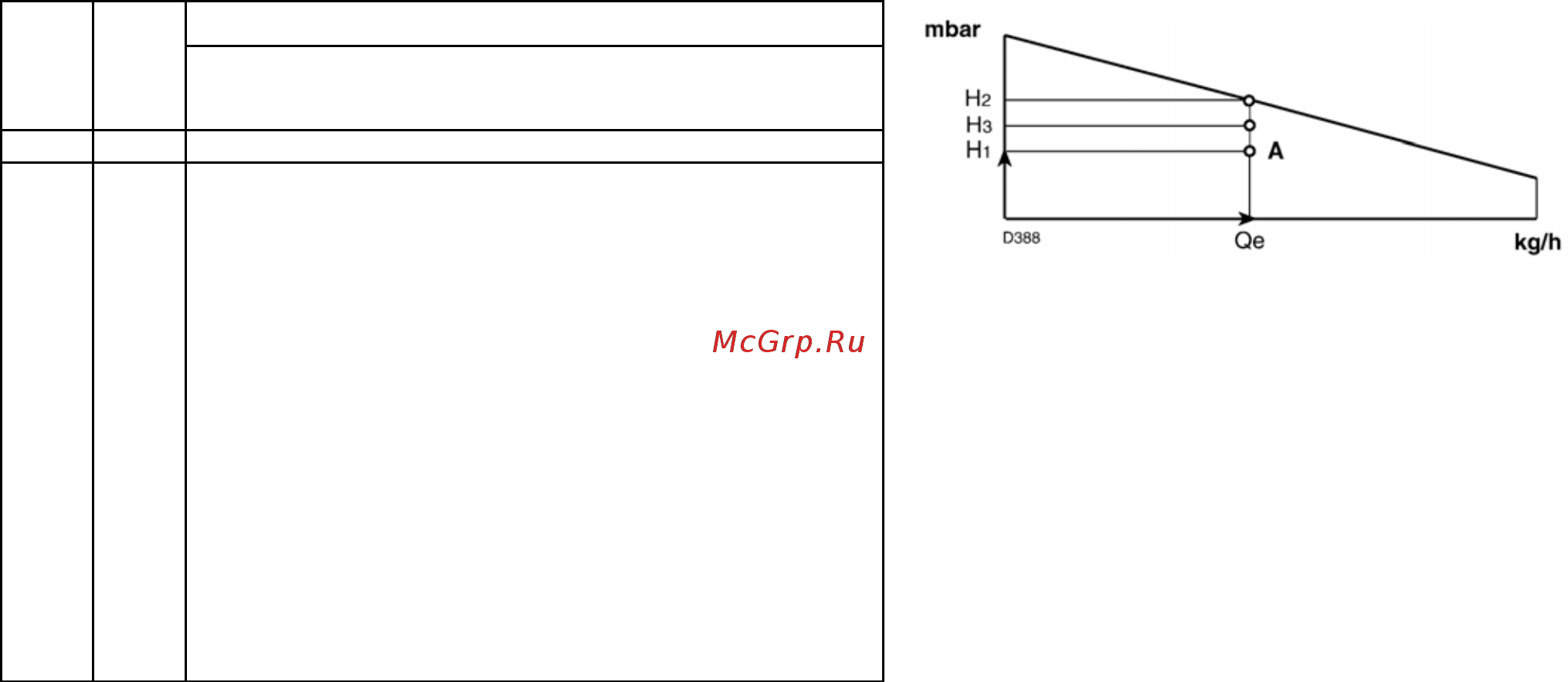

4 Проведите вертикальную линию из точки А, рисунок С, и найдите максимальное давление Н2 в
рабочем диапазоне.
5 Умножьте Н2 на поправку F, чтобы получить максимальное реальное давление Н3 в рабочем
диапазоне.
Н
3
= Н
2
: F (мбар)
6
