Riello RL 190/M t.l. [7/24] Испытательный котел
![Riello RL 190/M t.l. [7/24] Испытательный котел](/views2/1660814/page7/bg7.png)
Если Н3 получится больше Н1, как получилось на рисунке С, значит горелка сможет развивать
необходимую мощность.
Если Н3 получится меньше Н1, необходимо уменьшить производительность горелки. При
уменьшении производительности уменьшается также давление в камере сгорания:
Qr - реальная производительность
Н1r - реальное давление
2
11
×=
Q
Qr
HrH
Пример, уменьшение производительности на 5%:
Qr = Q x 0,95
H1r = H1 x (0,95)
2
Для новых значений Qr и Н1 повторите шаги 2-5.
Внимание: головка горелки регулируется в зависимости от эквивалентной производительности
Qe.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ
м
кг/ч
кВт

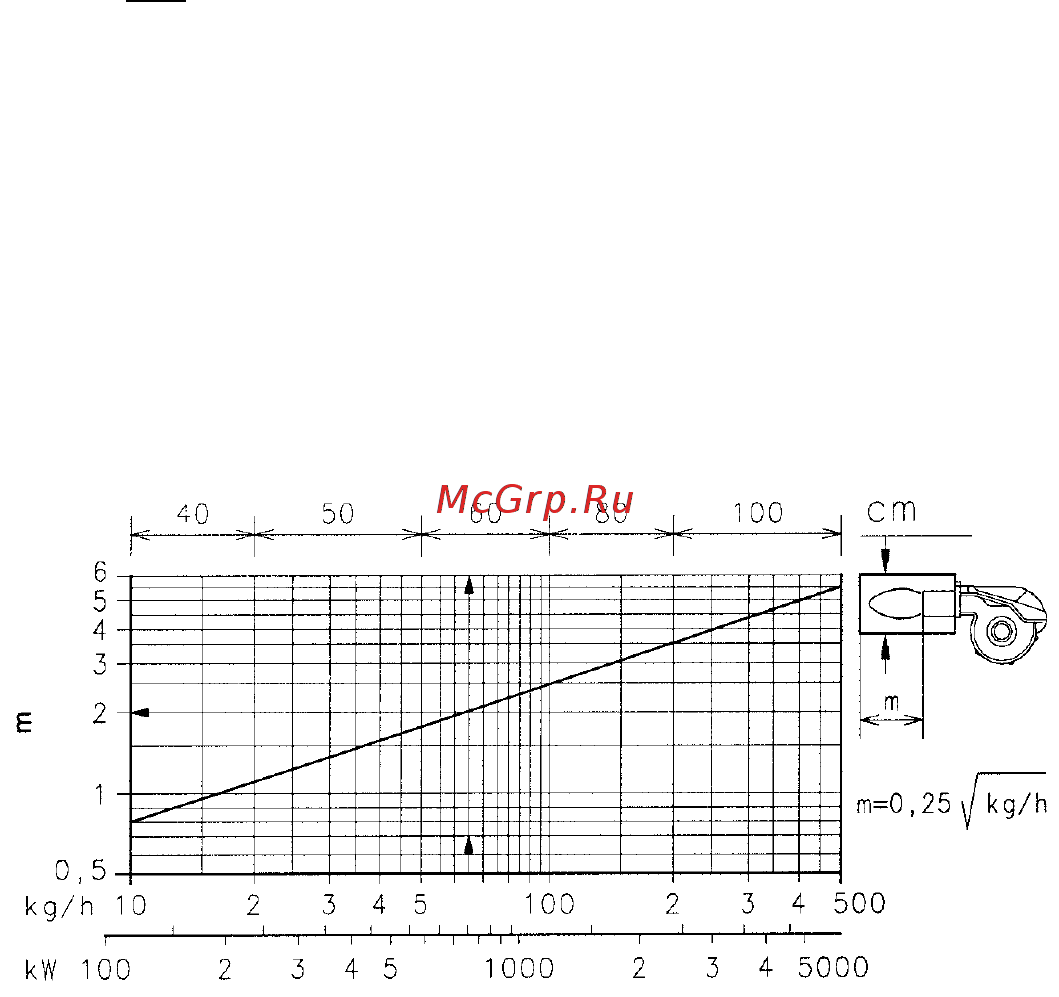

рис 6
На рис 6 даны диаметр и длина камеры сгорания испытательного котла.
Пример: Расход 200 кг/час:
Диаметр 80 см – длина 3,5 метра.
Если горелка должна работать на камере сгорания для бытового или гражданского применения,
которая намного меньше этих размеров, рекомендуется сначала провести предварительную проверку.
7
