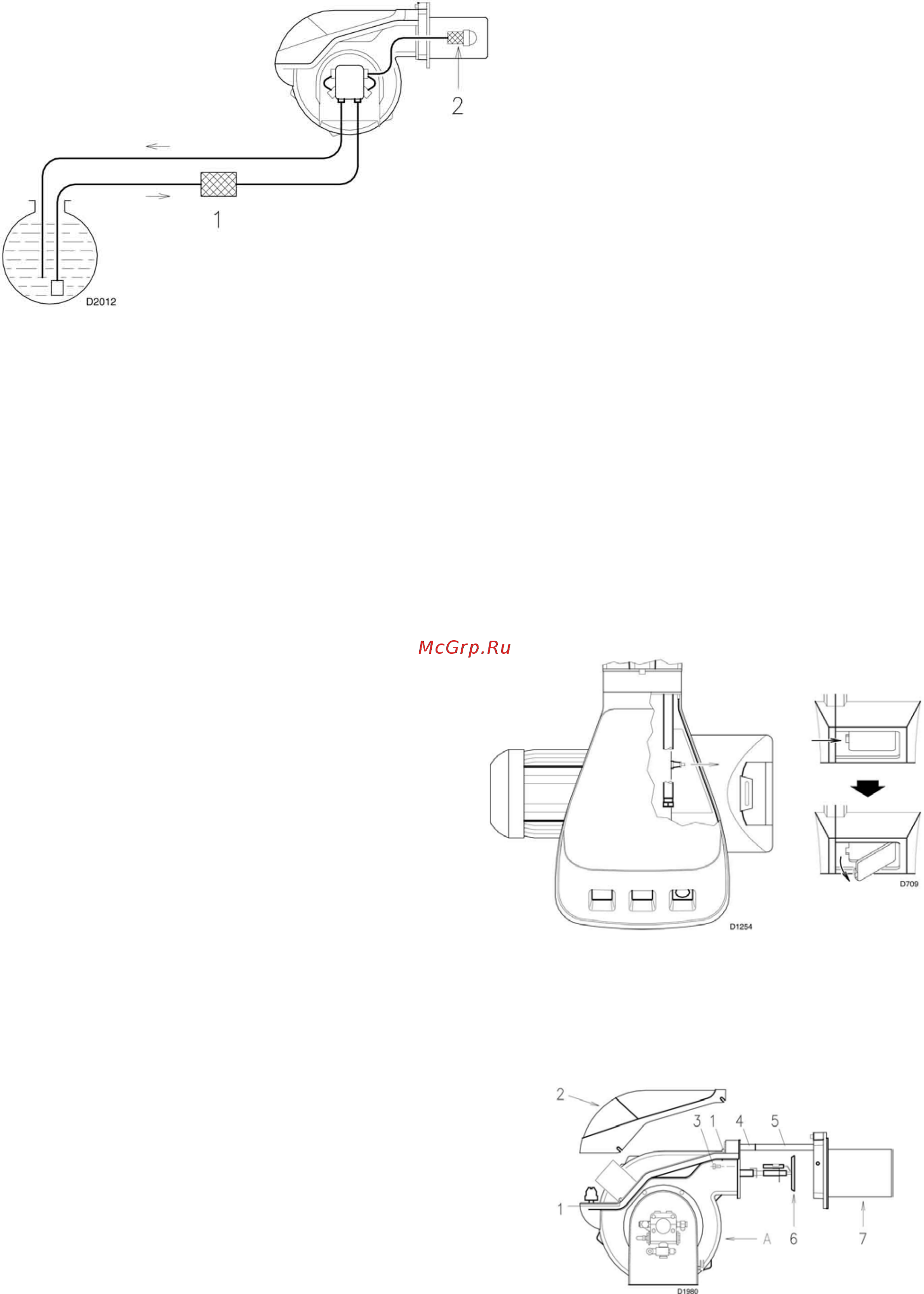

Фильтры
Проверяйте фильтрующие блоки:
* на трубопроводе (1) рис 30 * на форсунке (2),
очищайте их или заменяйте.
Если вы заметите внутри насоса
ржавчину или другую грязь, высосите другим
насосом со дна бака воду и частицы грязи,
которые там скопились.
рис 30
Вентилятор
Следите за тем, чтобы внутри вентилятора и на лопастях его крыльчатки не осаждалась пыль: она
уменьшает производительность по воздуху, и вследствие этого в процессе горения начинают
вырабатываться загрязняющие вещества.
Головка горелки
Следите за тем, чтобы все элементы горелки были целы и исправны, не деформированы из-за
высокой температуры, не были грязными и стояли на своих местах.
Форсунки
Не чистите отверстия форсунок.
Заменяйте форсунки каждые 2 – 3 года или в случае необходимости. После смены форсунок
необходимо проверить, как идет горение.
Фотосопротивление
Прочищайте стеклышко от пыли, если она
там скапливается. Для того чтобы вынуть
фотоэлемент (1) рис 31, потяните его наружу.
Глазок пламени
Протирайте стекло глазка для визуального
контроля пламени рис 31.
Топливные шланги
Следите за тем, чтобы они находились в
рабочем состоянии.
Бак топлива
Примерно один раз в 5 лет всасывайте
отдельным насосом со дна бака воду. рис 31
Котел
Чистите котел, руководствуясь инструкциями, которые поставляются вместе с ним с тем, чтобы
поддерживать исходные параметры горения, особенно:
Давление в камере сгорания и температуру дымовых газов.
ДЛЯ ТОГО ЧТОБЫ ОТКРЫТЬ ГОРЕЛКУ
- Отключите напряжение.
- Отвинтите винты (1) рис 32 и снимите кожух (2)
- Снимите винты (3)
- Установите два удлинителя (4), которые входят в
комплект поставки на направляющие (5).
- Откатите назад часть А, держа горелку слегка
приподнятой, чтобы не повредить диск (6), который
может задеть за головку (7).
рис 32
21
