Riello ENNE/EMME 1400 t.l. [10/12] Упаковка
![Riello ENNE/EMME 1400 t.l. [10/12] Упаковка](/views2/1661440/page10/bga.png)

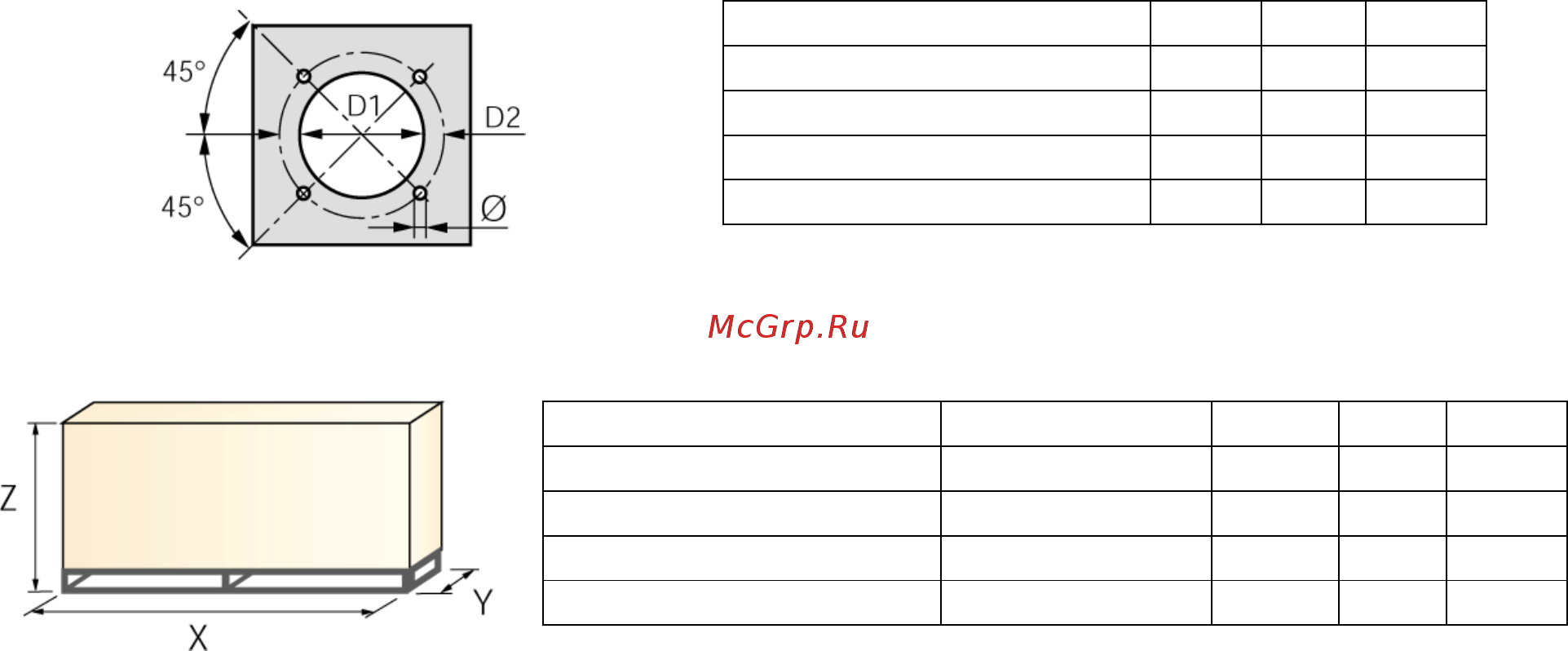

Фланец для установки горелки на котел
Модель
D1 D2 Ø
ENNE/EMME 1400
255 368 M16
ENNE/EMME 2000
265 368 M16
ENNE/EMME 3000
340 438 M20
ENNE/EMME 4500
340 438 M20
Упаковка
Модель
X - X(1) Y Z кг
ENNE/EMME 1400
1740 - 1740 990 950 265
ENNE/EMME 2000
1740 - 1740 990 950 265
ENNE/EMME 3000
2040 – 2040 1180 1125 280
ENNE/EMME 4500
2040 - 2040 1180 1125 290
