Режим работы горелки
Горелки серии ENNE/EMME могут работать в двух режимах: «двухступенчатом
прогрессивном» или в «модуляционном» режиме.
«Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит
с одной ступени на другую плавно изменяя
мощность между двумя заданными значениями
мощности.
При плавном «модуляционном»
регулировании горелка изменяет свою мощность в
рамках диапазона модулирования, поддерживая
контролируемый параметр (давление или
температура) на заданном уровне. Необходимым
элементом системы регулирования является
датчик (давления или
температуры) и электронный
ПИД – регулятор (модулятор).
Датчик и модулятор не входят в комплект
поставки и заказываются отдельно. См. раздел
«Дополнительное принадлежности».

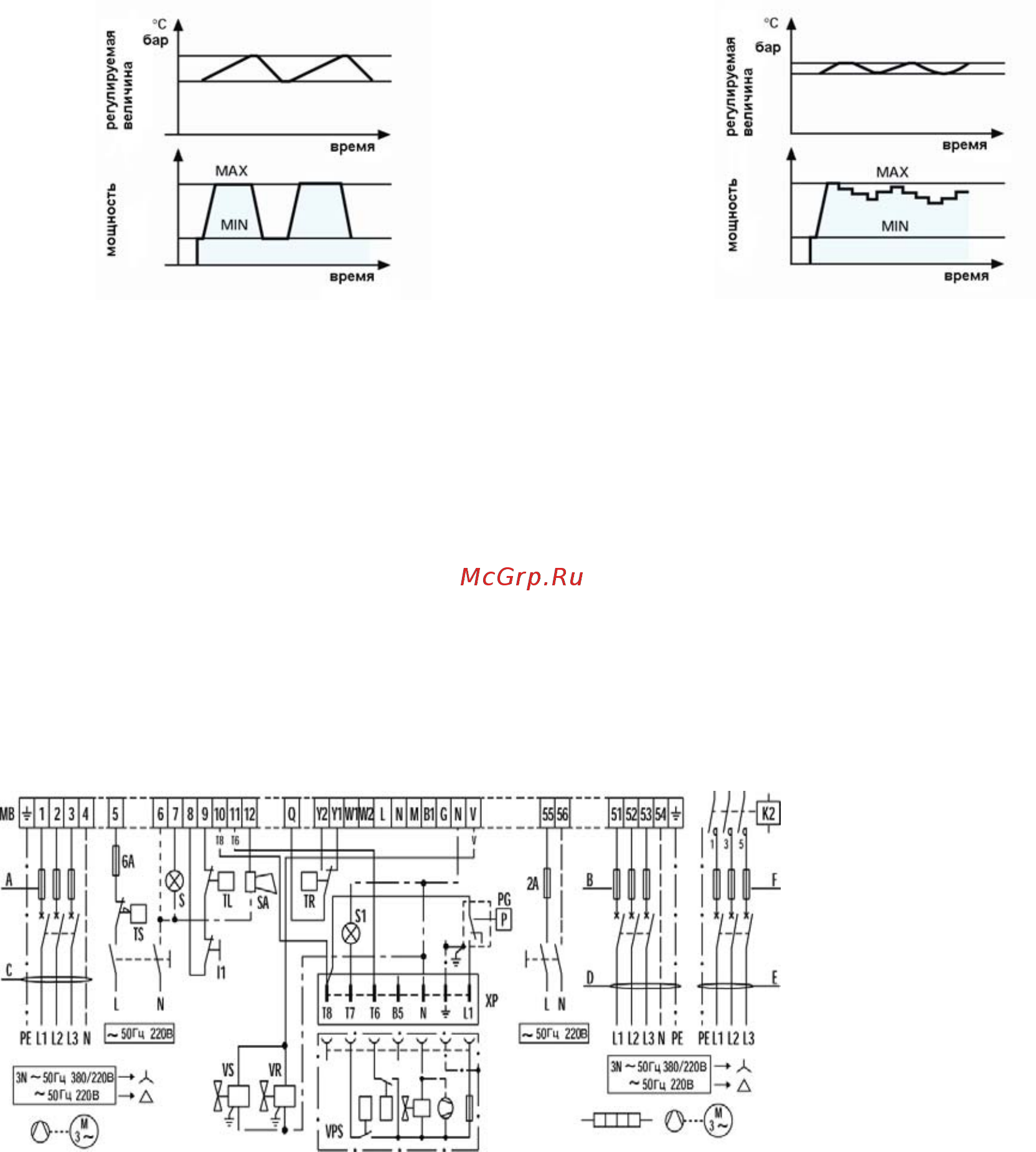

Электрические подключения
Двухступенчатый прогрессивный режим работы
ENNE/EMME 1400 – 2000 – 3000 (прямой пуск) – с блоком
контроля герметичности клапанов
МВ - клеммная колодка горелки
VPS - блок контроля герметичности клапанов
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал о высокой температуре топлива
К2 - пускатель двигателя топливного насоса
I1 - ручной выключатель для
остановки горелки
(дополнительная опция)
XP - разъем для блока контроля
герметичности клапанов
PG - реле минимального давления газа
S - световой сигнал об аварийной
остановке
S1 - световой сигнал об аварийной
остановке на блоке контроля
герметичности клапанов
TR - регулирующий термостат
TL - предельный термостат
TS - термостат безопасности
VR - регулирующий газовый клапан
VS - предохранительный газовый
клапан
