Riello ENNE/EMME 1400 t.l. [8/12] Enne emme 4500 пуск звезда треугольник
![Riello ENNE/EMME 1400 t.l. [8/12] Enne emme 4500 пуск звезда треугольник](/views2/1661440/page8/bg8.png)

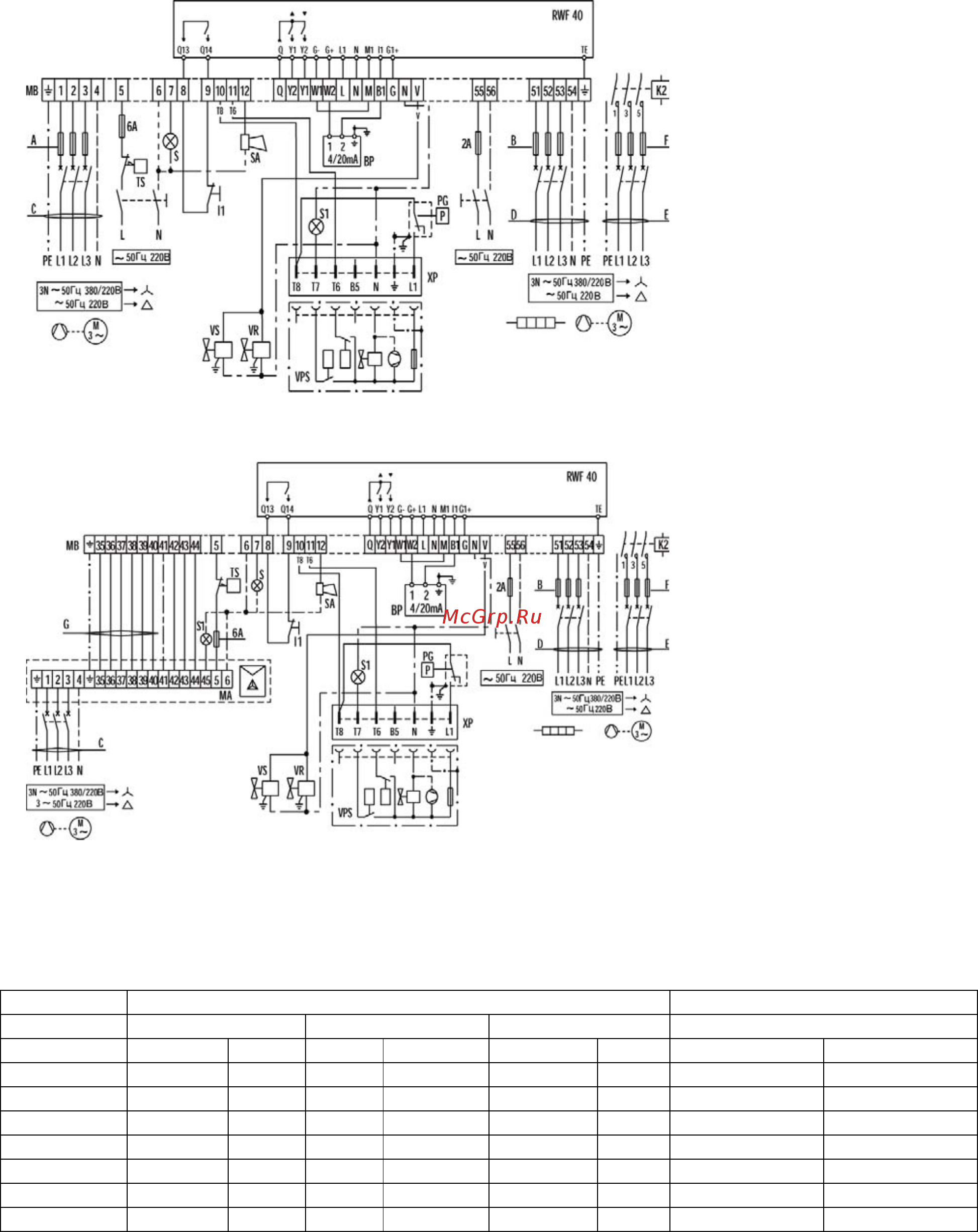

Модуляционный режим работы (датчик давления)
ENNE/EMME 1400 – 2000 – 3000 (прямой пуск)
I1 - ручной выключатель для остановки
горелки
XP - разъем для блока контроля
герметичности клапанов
PG - реле минимального давления газа
S - световой сигнал об аварийной
остановке
S1 - световой сигнал об аварийной
остановке на блоке контроля
герметичности клапанов
TS - термостат безопасности
VR - регулирующий газовый клапан
VS - предохранительный газовый клапан
МВ - клеммная колодка горелки
VPS - блок контроля герметичности
клапанов
RWF 40 - модулятор
ВP - датчик давления
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал о высокой
температуре топлива
К2 - контактор двигателя насоса
ENNE/EMME 4500 (пуск звезда - треугольник)
I1 - ручной выключатель для остановки
горелки
XP - разъем для блока контроля
герметичности клапанов
PG - реле минимального давления газа
S - световой сигнал об аварийной
остановке
S1 - световой сигнал об аварийной
остановке на блок контроля
герметичности клапанов
TS - термостат безопасности
VR - регулирующий газовый клапан
VS - предохранительный газовый клапан
МВ - клеммная колодка горелки
VPS - блок контроля герметичности
клапанов
RWF 40 - модулятор
ВP - датчик давления
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал о высокой
температуре топлива
К2 - контактор двигателя насоса
В таблице приведены сечения соединительных кабелей и типы плавких предохранителей,
которые необходимо использовать с горелками серии ENNE/EMME
.
Прямой пуск Пуск звезда-треугольник
Модель ENNE/EMME 1400 ENNE/EMME 2000 ENNE/EMME 3000 ENNE/EMME 4500
220В 380В 220В 380В 220В 380В 220В 380В
A A (gG/gL) 25 25 35 25 63 50 - -
B A (gG/gL) 50 35 50 35 63 50 63 50
F A 6 4 6 4 16 10 20 16
C мм2 2,5 2,5 4 2.5 6 4 10 6
D мм2 10 6 10 6 10 6 10 6
E мм2 2,5 1,5 2,5 1,5 4 2,5 4 2,5
G мм2 - - - - - - 6 4
