Riello ENNE/EMME 1400 t.l. [9/12] Выбросы вредных веществ в атмосферу
![Riello ENNE/EMME 1400 t.l. [9/12] Выбросы вредных веществ в атмосферу](/views2/1661440/page9/bg9.png)

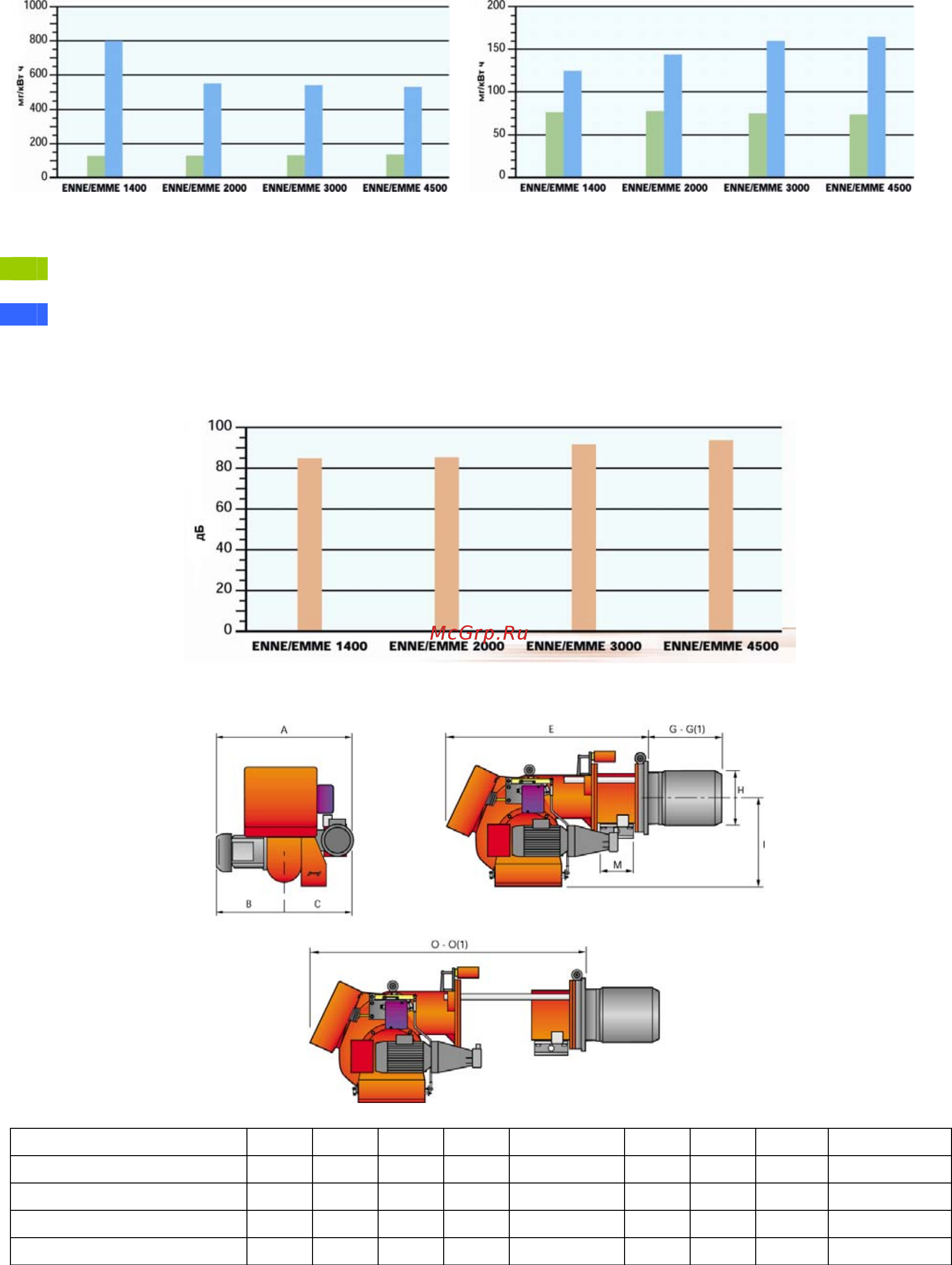

Выбросы вредных веществ в атмосферу
Выбросы NO
X
Выбросы СО
Данные по выбросам NO
x
и СО соответствуют 1
классу (по Европейским нормам EN 676). Данные
измерены при работе на максимальной мощности.
Уровень шума
Габаритные размеры и вес
Модель
A B C E G -G(1) H I M 0 -0(1)
ENNE/EMME 1400
892 376 516 1090 385 - 495 250 467 2" 1475-1585
ENNE/EMME 2000
912 396 516 1090 385 - 495 260 467 DN80 1475-1585
ENNE/EMME 3000
1000 447 553 1320 476 - 606 336 525 DN80 1796-1926
ENNE/EMME 4500
1061 508 553 1320 476 - 606 336 525 DN80 1796-1926
(1) Размеры с удлиненной головкой
При работе на газе
При работе на мазуте
Содержание
- Enne emme 1400 t c 407 814 1628 1
- Enne emme 1400 t l 407 814 1628 1
- Enne emme 2000 t c 581 1163 2325 1
- Enne emme 2000 t l 581 1163 2325 1
- Enne emme 3000 t c 872 1744 3488 1
- Enne emme 3000 t l 872 1744 3488 1
- Enne emme 4500 t c 1163 2325 5000 1
- Enne emme 4500 t l 1163 2325 5000 1
- Артикул наименование мощность квт 1
- Двухступенчатые прогрессивные или модуляционные 1
- Двухтопливные горелки газ мазут _______________ 1
- Диаграммы рабочей области 1
- Серия enne emme 1
- Функциональные характеристики 1
- Базовые условия температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров уровень шума измерен на расстоянии 1 метра от горелки 2
- Технические характеристики 2
- Газ 3
- Подача топлива 3
- Подвод газа к горелке может осуществляться как с правой так и с левой стороны на комбинированных горелках серии enne emme установлена дроссельная газовая заслонка которая управляется серводвигателем соединенным с эксцентриком с изменяемым профилем благодаря этому горелки серии enne emme комплектуются одноступенчатыми газовыми мультиблоками mbdle 420 ct или одноступенчатыми газовыми рампами серии мвс mbc 1200 se 50 ct mbc 1900 se 65 cf ct mbc 3100 se 80 fc ct газовые мультиблоки и рампы оборудованы встроенным блоком контроля герметичности клапанов в некоторых случаях между горелкой и газовой рампой или мультиблоком нужно установить специальный переходник адаптер газовая рампа подбирается в зависимости от расхода газа и от давления в питающем газопроводе необходимость установки адаптера определяется из графиков подбора газовых рамп и мультиблоков 3
- Прокладка для газовой рампы 1шт винты для крепления фланца горелки к котлу 12шт теплоизоляционная прокладка 1шт гибкие топливные шланги 2шт штуцер для присоединения к насосу 2шт кабельные сальники 2шт прокладки 8шт инструкция по монтажу эксплуатации и техническому обслуживанию 1шт спецификация запасных частей 1шт 3
- Стандартная комплектация 3
- Enne emme 1400 4
- Enne emme 2000 4
- Enne emme 3000 enne emme 4500 4
- Гидравлическая схема горелки 4
- Графики для подбора мультиблоков и газовых рамп 4
- Мазут 4
- На горелках серии enne emme установлен топливный насос с независимым электроприводом подача мазута на горение осуществляется через специальную форсунку с игольчатым клапаном между насосом и форсункой имеется электрический подогреватель мазута с термостатическим управлением который подогревает мазут до вязкости необходимой для распыления через форсунку и два топливных клапана для осуществления подачи мазута на обратном топливопроводе установлен регулятор давления топлива обеспечивающий необходимый расхода топлива при различных значениях мощности горелки 4
- На графиках показаны минимальные потери давления на горелках для различных газовых рамп и мультиблоков для определения минимального давления газа перед газовой рампой или мультиблоком к потерям давления определенным по графику необходимо прибавить аэродинамическое сопротивление теплогенератора 4
- На графике показана зависимость потери давления на головке горелки и газовом мультиблоке сплошная линия и на головке горелки пунктирная линия от мощности теплогенератора 4
- Р топливный насос с фильтром подогревателем и регулятором давление на подающем топливопроводе s подогреватель топлива с термостатами максимальной минимальной температуры и регулирующим термостатом т термометр мм манометр на подающем топливопроводе sm серводвигатель ro регулятор давления на обратном топливопроводе ро реле максимального давления на обратном топливопроводе u форсунка mr манометр на обратном топливопроводе vu игольчатый клапан форсунки vsn клапаны подачи топлив 4
- Гидравлическая схема подачи топлива 5
- Подача воздуха для горения 5
- Размеры факела горелки 5
- Enne emme 1400 2000 3000 прямой пуск с блоком контроля герметичности клапанов 6
- Горелки серии enne emme могут работать в двух режимах двухступенчатом прогрессивном или в модуляционном режиме 6
- Двухступенчатое прогрессивное регулирование 6
- Двухступенчатый прогрессивный режим работы 6
- Модуляционное регулирование 6
- При двухступенчатом прогрессивном при двухступенчатом прогрессивном регулировании горелка постепенно переходит с одной ступени на другую плавно изменяя мощность между двумя заданными значениями мощности 6
- При плавном модуляционном регулировании горелка изменяет свою мощность в рамках диапазона модулирования поддерживая контролируемый параметр давление или температура на заданном уровне необходимым элементом системы регулирования является датчик давления или температуры и электронный пид регулятор модулятор датчик и модулятор не входят в комплект поставки и заказываются отдельно см раздел дополнительное принадлежности 6
- Режим работы горелки 6
- Электрические подключения 6
- Enne emme 1400 2000 3000 прямой пуск 7
- Enne emme 4500 пуск звезда треугольник 7
- Enne emme 4500 пуск звезда треугольник с блоком контроля герметичности клапанов 7
- Модуляционный режим работы датчик температуры 7
- Enne emme 4500 пуск звезда треугольник 8
- Модуляционный режим работы датчик давления enne emme 1400 2000 3000 прямой пуск 8
- Выбросы n 9
- Выбросы вредных веществ в атмосферу 9
- Выбросы со 9
- Габаритные размеры и вес габаритные размеры и вес 9
- Уровень шума 9
- Упаковка 10
- Фланец для установки горелки на котел 10
- Артикул 11
- Горелка 11
- Дополнительные принадлежности 11
- Звукоизолирующий кожух 11
- Ограничительная вставка 11
- Артикул для удлиненной головки 12
- Горелка артикул 12
- Горелка артикул для стандартной головки 12
- Дегазатор 12
- Комплект для работы горелки на сжиженном газе 12
- Потенциометр 12
- Потенциометр для определения положения сервопривода 12
- Принадлежности для работы горелки в модуляционном режиме 12
- Топливный фильтр гребенчатый 12
- Устройство предварительной циркуляции мазута 12
