Riello ENNE/EMME 1400 t.l. [4/12] Графики для подбора мультиблоков и газовых рамп
![Riello ENNE/EMME 1400 t.l. [4/12] Графики для подбора мультиблоков и газовых рамп](/views2/1661440/page4/bg4.png)

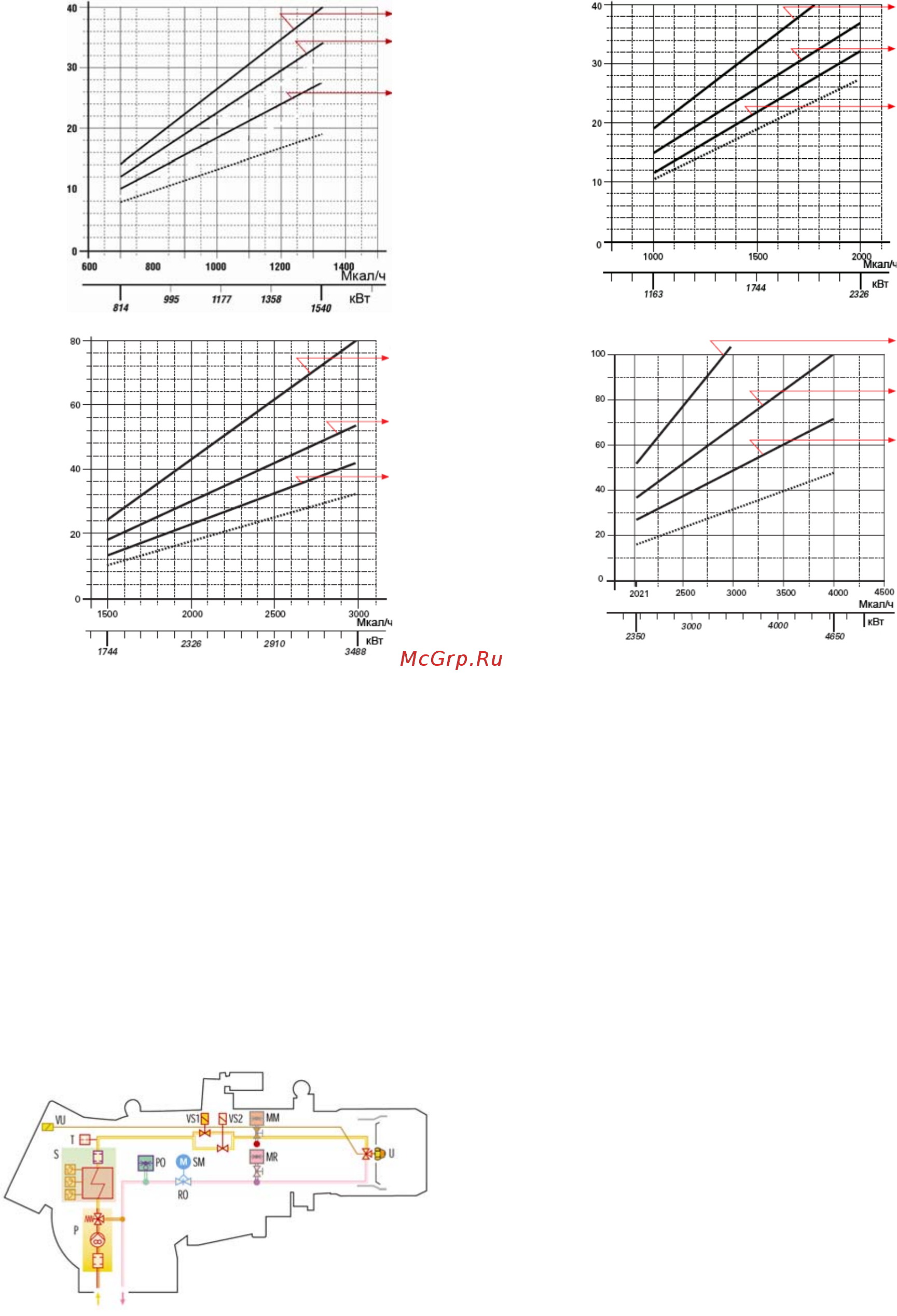

Графики для подбора мультиблоков и газовых рамп
На графиках показаны минимальные потери давления на горелках для различных газовых
рамп и мультиблоков. Для определения минимального давления газа перед газовой рампой или
мультиблоком к потерям давления, определенным по графику, необходимо прибавить
аэродинамическое сопротивление теплогенератора.
ENNE/EMME 1400
ENNE/EMME 2000
Потери давления мбар
MBDLE 420 CT
MBC 1200 SE 50
CT
MBC 1900 SE 65
FC CT+адаптер D
Потери давления мбар
MBC 1200 SE 50
CT + адаптер I
MBC 1900 SE 65
FC CT +адаптер F
MBC 3100 SE 80
FC CT+адаптер G
ENNE/EMME 3000 ENNE/EMME 4500
Потери давления мбар
MBC 1200 SE 50
CT + адаптер I
MBC 1900 SE 65
FC CT +адаптер F
MBC 3100 SE 80
FC CT+адаптер G
Потери давления мбар
MBC 1200 SE 50
CT + адаптер I
MBC 1900 SE 65
FC CT +адаптер F
MBC 3100 SE 80
FC CT+адаптер G
На графике показана зависимость потери давления на головке горелки и газовом
мультиблоке (сплошная линия) и на головке горелки (пунктирная линия) от мощности
теплогенератора.
Мазут
Гидравлическая схема горелки
На горелках серии ENNE/EMME установлен топливный насос с независимым электроприводом.
Подача мазута на горение осуществляется через специальную форсунку с игольчатым клапаном.
Между насосом и форсункой имеется электрический подогреватель мазута с термостатическим
управлением, который подогревает мазут до вязкости, необходимой для распыления через форсунку
и два топливных клапана для осуществления подачи мазута. На
обратном топливопроводе
установлен регулятор давления топлива, обеспечивающий необходимый расхода топлива при
различных значениях мощности горелки.
Р Топливный насос с фильтром, подогревателем и
регулятором давление на подающем топливопроводе
S Подогреватель топлива с термостатами максимальной,
минимальной температуры и регулирующим
термостатом
Т Термометр
ММ Манометр на подающем топливопроводе
SM Серводвигатель
RO Регулятор давления на обратном топливопроводе
РО
Реле максимального давления на обратном
топливопроводе
U Форсунка
MR Манометр на обратном топливопроводе
VU Игольчатый клапан форсунки
VSn Клапаны подачи топлив
