Riello ENNE/EMME 1400 t.l. [3/12] Подача топлива
![Riello ENNE/EMME 1400 t.l. [3/12] Подача топлива](/views2/1661440/page3/bg3.png)
Стандартная комплектация
Прокладка для газовой рампы –1шт.
Винты для крепления фланца горелки к котлу – 12шт.
Теплоизоляционная прокладка – 1шт.
Гибкие топливные шланги – 2шт.
Штуцер для присоединения к насосу – 2шт.
Кабельные сальники – 2шт.
Прокладки - 8шт.
Инструкция по монтажу, эксплуатации и техническому обслуживанию – 1шт .
Спецификация запасных частей – 1шт.
Подача топлива
Газ
Подвод газа к горелке может осуществляться как с правой, так и с левой стороны. На
комбинированных горелках серии ENNE/EMME установлена дроссельная газовая заслонка,
которая управляется серводвигателем, соединенным с эксцентриком с изменяемым профилем.
Благодаря этому, горелки серии ENNE/EMME комплектуются одноступенчатыми газовыми
мультиблоками MBDLE 420 CT или одноступенчатыми газовыми рампами серии МВС: MBC 1200
SE 50 CT, MBC 1900 SE 65 CF CT, MBC 3100 SE 80 FC CT.
Газовые мультиблоки и рампы
оборудованы встроенным блоком контроля герметичности клапанов. В некоторых случаях между
горелкой и газовой рампой или мультиблоком нужно установить специальный переходник
(адаптер). Газовая рампа подбирается в зависимости от расхода газа и от давления в питающем
газопроводе. Необходимость установки адаптера определяется из графиков подбора газовых
рамп и мультиблоков.

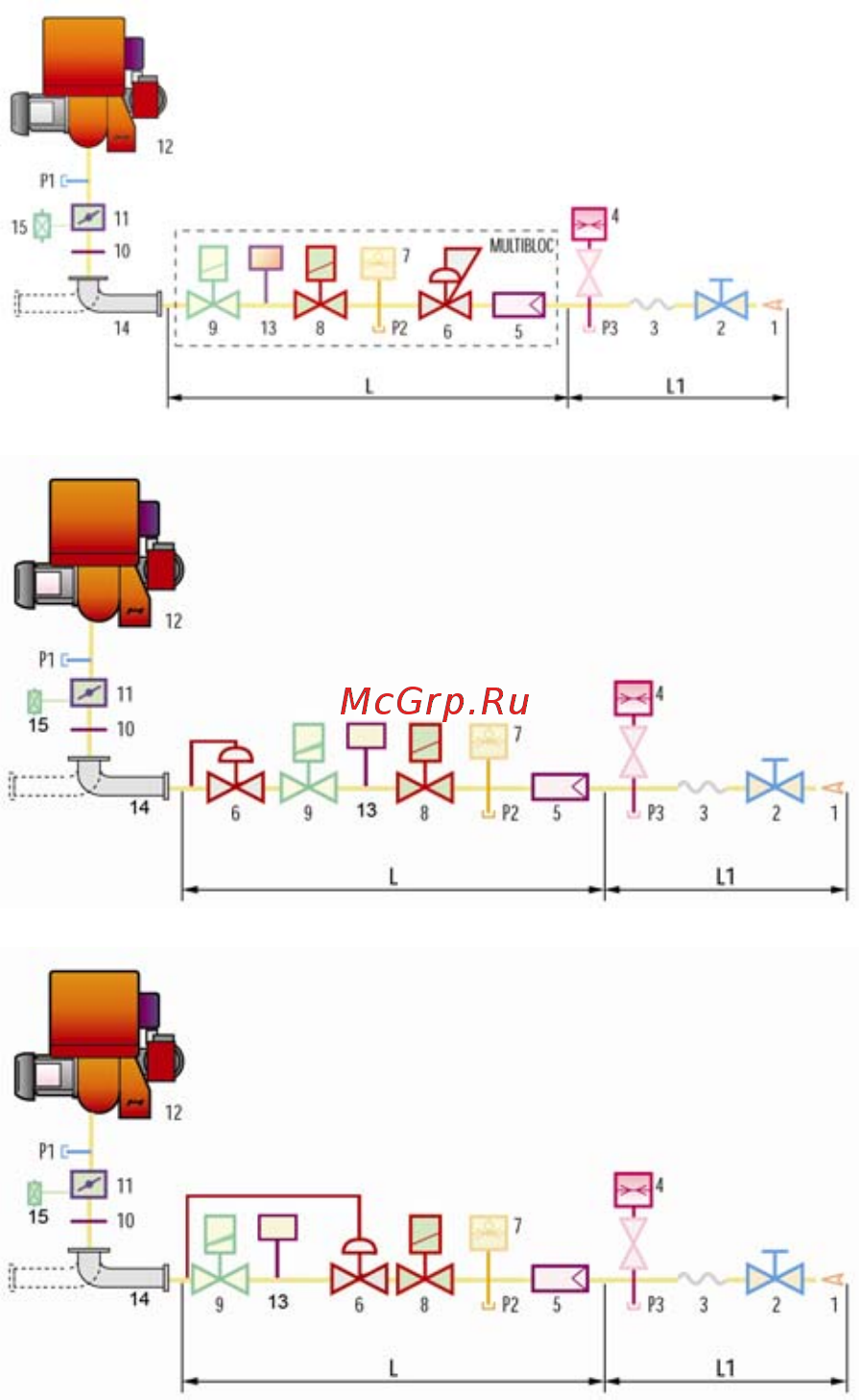

1 Подающий газопровод газа
2 Ручной запорный кран
3 Антивибрационная вставка
4 Манометр
5 Фильтр
6 Стабилизатор давления газа
7 Реле минимального давления газа
8 VS предохранительный электромагнитный клапан
9 VR регулирующий электромагнитный клапан с
функцией замедленного открывания
10 Прокладка и фланец, входящие в комплект поставки
горелки
11 Дроссельная газовая заслонка
12 Горелка
13 Блок контроля герметичности клапанов 8-9.
14
Переходник газовая рампа – горелка (адаптер)
15 Реле максимального давления газа
Р1 Штуцер для замера давления в головке горелки
Р2 Штуцер для замера давления после стабилизатора
Р3 Штуцер для замера давления перед фильтром
L Состав газового мультиблока
L1 Часть, выполняемая монтажной организацией
Газовый мультиблок с блоком контроля
герметичности клапанов
Газовая рампа MBC 1200 SE CT
Газовая рампа MBC 1900 – 3100 SE CT
