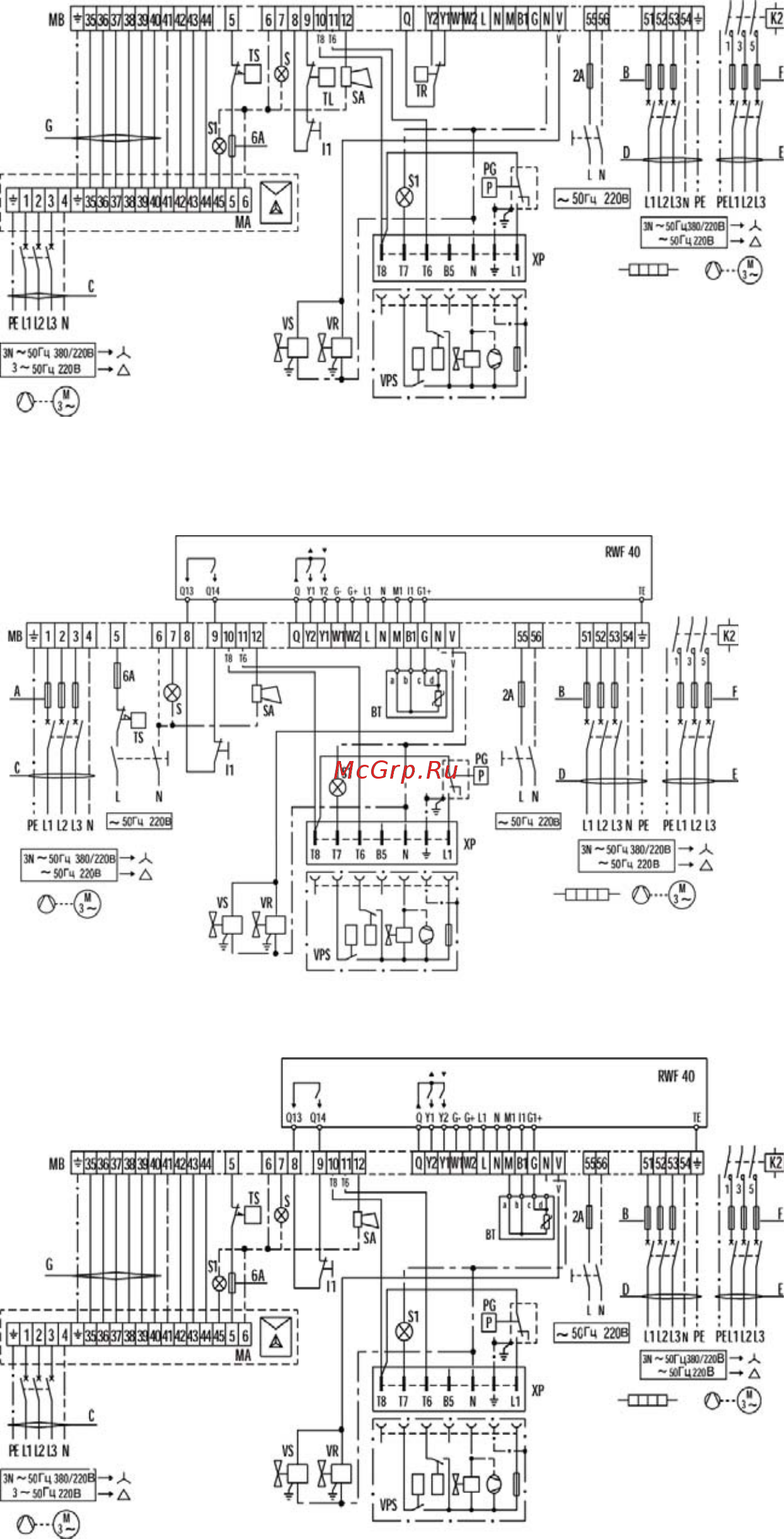

ENNE/EMME 4500 (пуск звезда треугольник) –с блоком
контроля герметичности клапанов
I1 - ручной выключатель для остановки
горелки
PG - реле минимального давления газа
S - световой сигнал об аварийной остановке
S1 - световой сигнал об аварийной остановке
на блоке контроля герметичности
клапанов
TR - регулирующий термостат
TL - предельный термостат
TS - термостат безопасности
VR - регулирующий газовый клапан
VS - предохранительный газовый клапан
МВ - клеммная колодка горелки
VPS - блок контроля герметичности клапанов
МА - клеммная
колодка пускателя звезда –
треугольник
S2 - световой сигнал об аварийной остановке
вентилятора
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал высокой температуры
топлива
К2 - контактор двигателя насоса
Модуляционный режим работы (датчик температуры)
ENNE/EMME 1400 – 2000 – 3000 (прямой пуск)
I1 - ручной выключатель для остановки горелки
XP - разъем для блока контроля герметичности
клапанов
PG - реле минимального давления газа
S - удаленный сигнал об аварийной остановке
S1 - удаленный сигнал об аварийной остановке на
блок контроля герметичности клапанов
TS - термостат безопасности
VR - регулировочный газовый клапан
VS - предохранительный газовый клапан
МВ - клеммная колодка горелки
VPS - блок контроля герметичности клапанов
RWF 40 - модулятор
ВТ - датчик температуры
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал высокой температуры
топлива
К2 - контактор двигателя насоса
ENNE/EMME 4500 (пуск - звезда треугольник)
I1 - ручной выключатель для остановки
горелки
XP - разъем для блока контроля
герметичности клапанов
PG - реле минимального давления газа
S - световой сигнал об аварийной остановке
S1 - световой сигнал об аварийной остановке
на блоке контроля герметичности
клапанов
TS - термостат безопасности
VR - регулирующий газовый клапан
VS - предохранительный газовый клапан
МВ - клеммная колодка горелки
VPS - блок контроля герметичности клапанов
RWF 40 - модулятор
ВТ - датчик температуры
Т6А - плавкий предохранитель 6 Ампер
F,B - плавкий предохранитель
L,H,D - сечение соединительных кабелей
SA - аварийный сигнал о высокой температуре
топлива
К2 - контактор двигателя насоса
