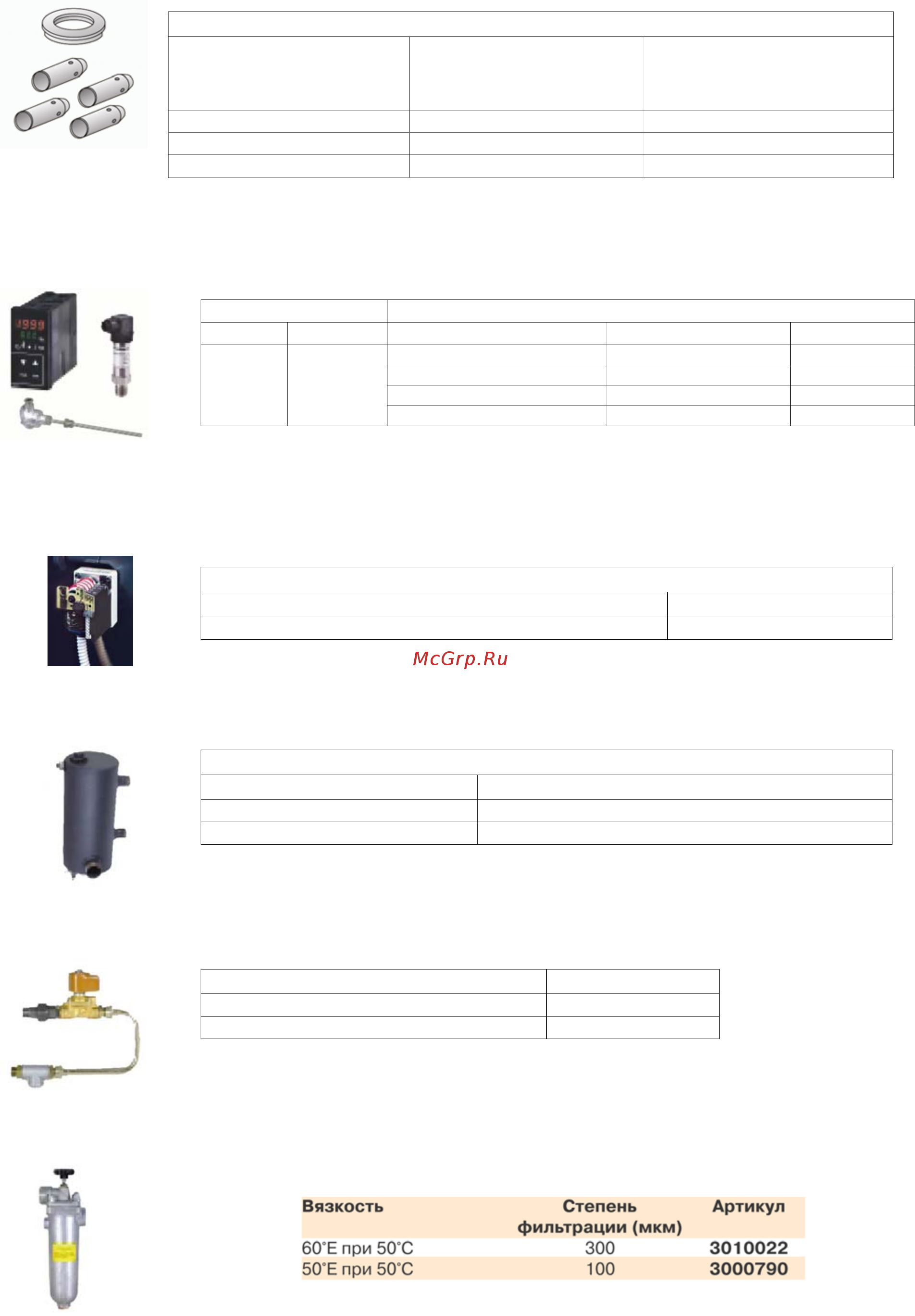

Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа, существует специальный комплект, который
устанавливается в головку горелки.
Комплект для работы горелки на сжиженном газе
Горелка
Артикул для
стандартной
головки
Артикул для
удлиненной головки
ENNE/EMME 1400 – 2000 3010063 3010063
ENNE/EMME 3000 3090223 3090223
ENNE/EMME 4500 3090937 3090937
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии ENNE/EMME
необходимо установить модулятор и датчик температуры или давления, которые выбираются в
зависимости от назначения теплогенератора.
Модулятор Датчик
Тип Артикул Тип Диапазон Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
RWF40 3010211
Давления 4-20мА 0-25 бар
3090873
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до1000 Ом (0-100%) устанавливается внутри
серводвигателя и служит для определения его положения и передачи в виде сигнала на пульт
управления.
Потенциометр
Горелка Артикул
ENNE/EMME 1400 – 2000 – 3000 - 4500 3010021
Дегазатор
Устройство позволяющее удалять газы, образующиеся при нагреве мазута.
Дегазатор
Горелка Артикул
ENNE/EMME1400 – 2000 3000748
ENNE/EMME 3000 - 4500 3010012
Устройство предварительной циркуляции мазута
Данное устройство позволяет поддерживать циркуляцию мазута через горелку. Это позволяет
уменьшить время разогрева системы топливоснабжения перед запуском горелки.
Горелка Артикул
ENNE/EMME 1400 - 2000 3000749
ENNE/EMME 3000 - 4500 3000750
Топливный фильтр (гребенчатый)
Служит для очистки мазута с вязкостью до 65°Е при 50°С от механических примесей.
