Riello ENNE/EMME 1400 t.l. [11/12] Дополнительные принадлежности
![Riello ENNE/EMME 1400 t.l. [11/12] Дополнительные принадлежности](/views2/1661440/page11/bgb.png)

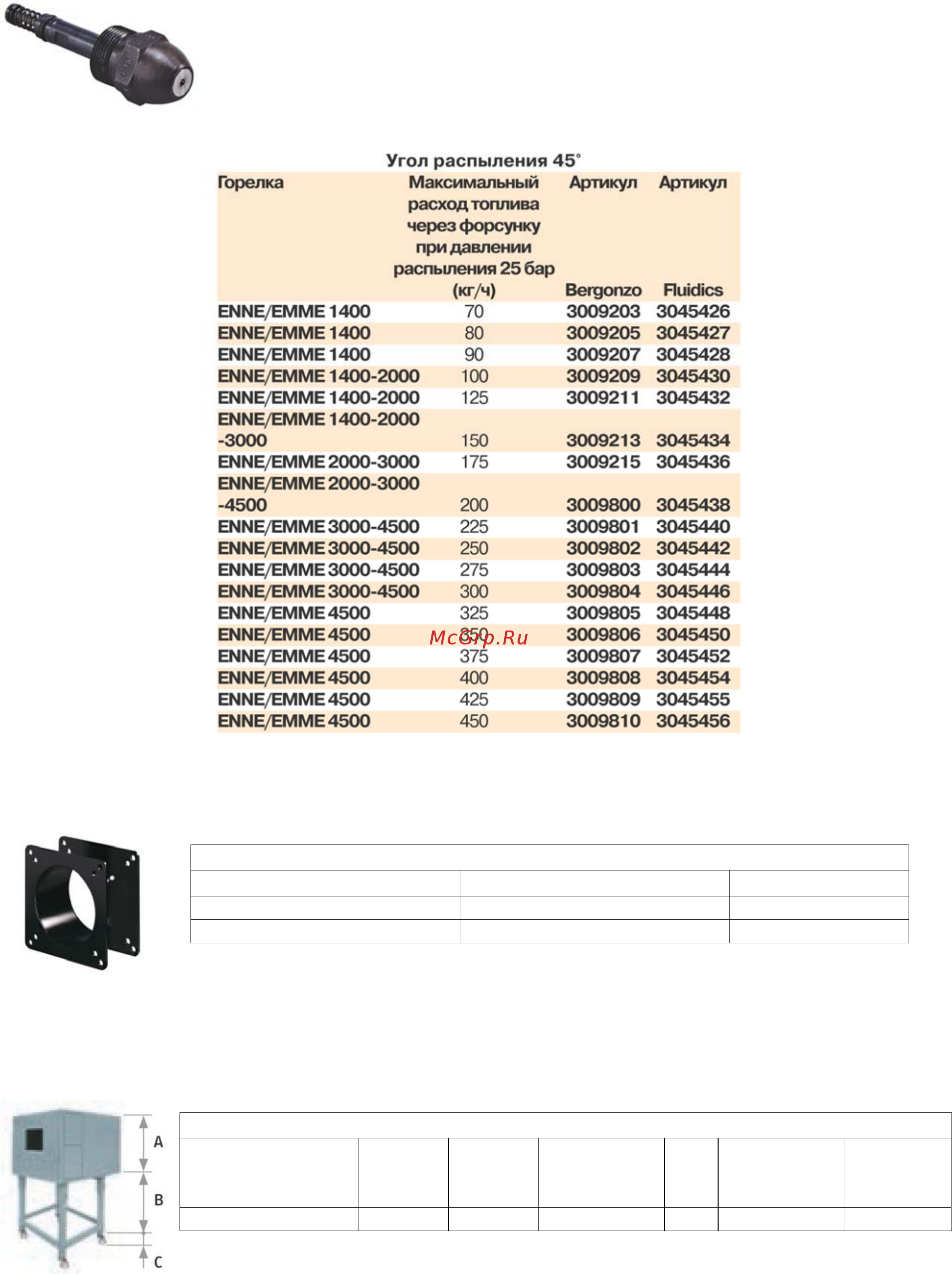

Дополнительные принадлежности
В горелках серии ENNE/EMME используются специальные форсунки с
игольчатым клапаном. Форсунка выбирается в зависимости от максимального
требуемого расхода топлива через горелку с округлением в большую сторону.
Форсунка не входит в стандартную комплектацию и заказывается
отдельно. В таблице указаны форсунки и максимальные расходы топлива
через них.
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной
используются ограничительные вставки.
Ограничительная вставка
Горелка
Толщина вставки S (мм)
Артикул
ENNE/EMME 1400 - 2000
102
3000722
ENNE/EMME 3000 - 4500
130
3000751
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается
звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип A (мм) B (мм)
C
(мм)
Среднее
снижение
шума (дБ)
Артикул
ENNE/EMME
C7 1255 160-980 110 10
3010376
