Руководство по эксплуатации GM341 00 000 РЭ
10
ПАНЕЛЬ УПРАВЛЕНИЯ
8.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг............3
■ Суммарный вес продукта, располагаемого на вертеле, не более, кг............................2
■ Вес посуды с продуктами, устанавливаемой на одну газовую горелку,
не более, кг.........................................................................................................................10
■ Диаметр посуды, устанавливаемой на горелку, не менее, мм..................................120
■ Диаметр посуды, устанавливаемой на горелку
, не более, мм..................................240
9. ПАНЕЛЬ УПРАВЛЕНИЯ
■ В данном руководстве дается описание всех функций и элементов комфортности,
символы которых могут присутствовать на панели управления плиты. Для Вашей
плиты перечень элементов комфортности указан в таблице на обложке настоящего
руководства.

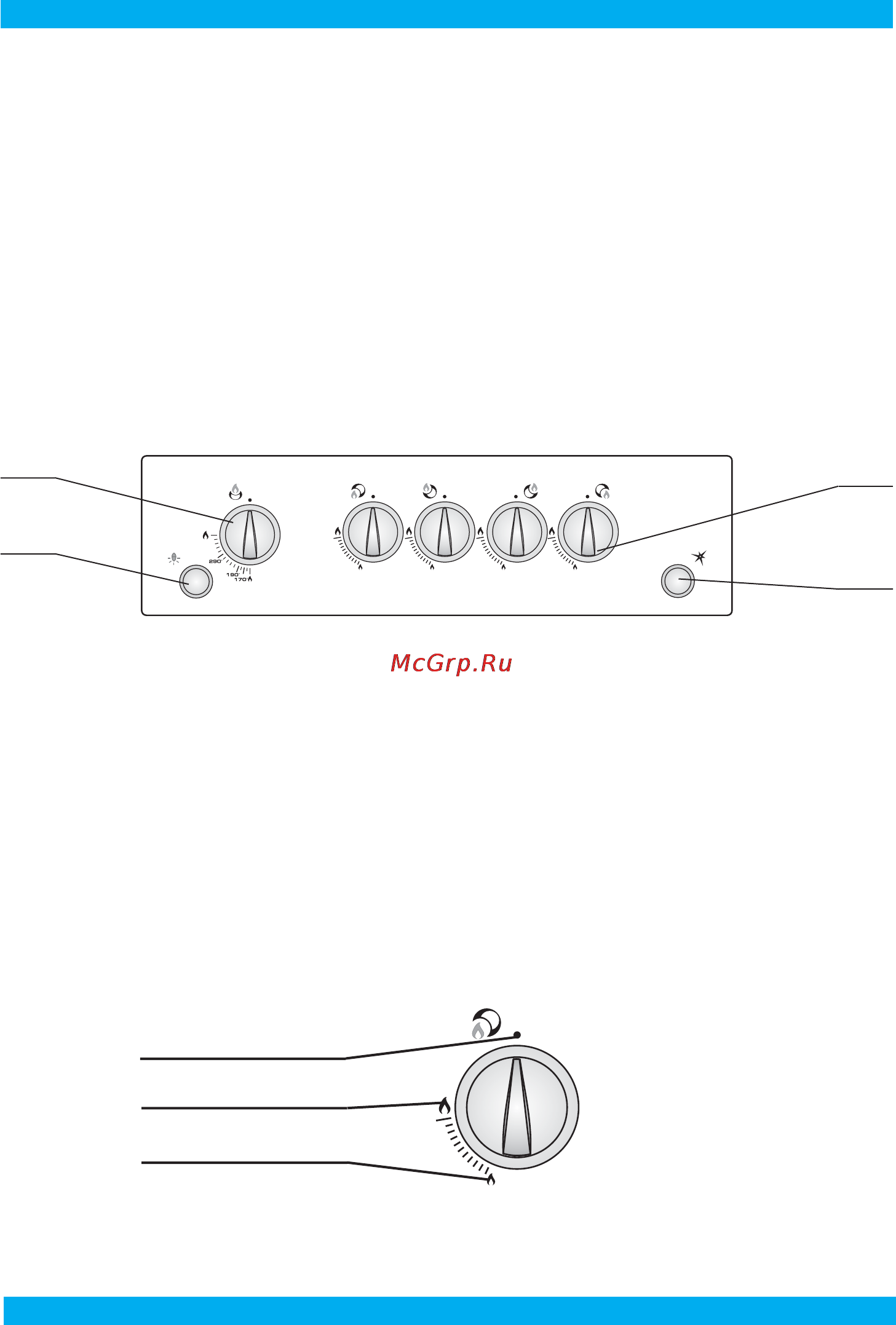

рис. 6. Панель плиты с терморегулятором
1. Кнопка включения подсветки духовки (для моделей GM341 020, GM341 022, GM341
120, GM341 122 - кнопка включения подсветки духовки и электровертела).
2. Рукоятка
управления терморегулятора горелок духовки или рукоятка управления
крана горелки духовки.
3. Рукоятка управления крана горелки стола.
4. Кнопка электророзжига.
10. ГОРЕЛКИ СТОЛА
■ Положение горелок на столе схематично изображено возле рукоятки каждого крана
на панели управления. На воротниках рукоятки управления горелок или на панели
управления нанесены символы состояния работы горелок в крайних положениях.
СИМВОЛЫ:
■ Все краны имеют ограничение в положении «малое пламя», обеспечивающее
устойчивое горение в экономичном режиме.
3
2
1
4
Большое пламя
Малое пламя
Кран закрыт
рис. 7
