Darina 1B GM341 107 [16/32] Вертел

Содержание

• Газовая плита 1
• Мг01 2
• Оставайтесь с нами 2
• Содержание 3
• Важные рекомендации 4
• И в гарантийных обязательствах го 01 08 торговой организацией правильно заполнены свидетельство о продаже и гарантийные талоны 1 2 3 4
• Наши плиты постоянно совершенствуются улучшаются их характеристики обновляется дизайн поэтому приобретенная вами плита может несколько отличаться от рисунков и обозначений приведенных в данном руководстве по эксплуатации 4
• Не повреждена оснащенность плиты соответствует таблице на 4
• Обложке данного руководства по эксплуатации укомплектована 4
• При покупке снимите упаковку и убедитесь что газовая плита 4
• Внимание 5
• Внимание пламя горелки гаснет при скорости воздушного потока свыше 2 4 м с 5
• Во избежание возникновения пожара категорически запрещается 5
• Модели плит имеющие электрооборудование выполнены по i классу 5
• Плитой являются ожоги 5
• Самыми распространенными несчастными случаями связанными с 5
• Требования безопасности 5
• Электробезопасности и должны подключаться к розетке с заземлением модели плит имеющие устройство газ контроль обеспечивают безопас ность эксплуатации плиты в случае внезапного погасания пламени на горелке при этом подача газа на горелку прекращается 5
• Внимание при появлении запаха газа необходимо перекрыть общий кран подачи газа закрыть все краны плиты открыть окна и до устранения утечек не производить никаких действий связанных с огнем не зажигать спички не курить не включать выключать электроприборы и освещение для устранения утечек газа немедленно вызывайте аварийную газовую служ бу 6
• Знайте нельзя тушить воспламенившееся масло или жир водой в таких случа ях посуду с огнем нужно плотно накрыть крышкой 6
• Особую осторожность проявляйте при приготовлении блюд с большим количе ством жира или масла так как они легко воспламеняются 6
• Установка 6
• Установка щитка 6
• Для устранения случайного проворачивания опор в процессе экс 7
• Жесткое подсоединение 7
• Плуатации подтянуть контргайки 7
• Подключение газа возможно с помощью как жесткой так и гибкой подводки 7
• Подсоединение 7
• Внимание розетка обязательно должна иметь заземляющий контакт 9
• Подсоединение шнура питания 9
• Устройство 9
• Комплектность 10
• Комплектность характеристики 10
• Стиль 10
• Технические характеристики 10
• Характеристики 10
• В графах маркировка сопла и вмп указана маркировка которая соответствует диаметру отверстия сопла в ммх100 сменные сопла и вмп поставляются по отдель ному заказу для плит оснащённых кранами с регулируемым вмп настройка расхода газа произ водится поворотом вмп регулирование производится до обеспечения устойчивого горения на малом пламени 11
• Время отключения подачи газа в момент погасания пламени для кранов с газ контролем сек не более для горелок стола 90 11
• Для горелок духовки 15 11
• Для горелок духовки 60 11
• Примечание 11
• Таблица 1 11
• Характеристики 11
• Число горелок стола шт диапазон температуры в духовке с терморегулятором с 40 270 диапазон температуры в духовке без терморегулятора с 150 300 объем духовки л 0 напряжение электросети в 220 класс электробезопасности i максимальная потребляемая мощность вт 0 габариты ширина х глубина х высота см 0x56x85 масса кг не более 47 присоединительная резьба газопровода с 1 2 время срабатывания кранов с устройством газ контрогъ при замыкании сек не более для горелок стола 0 11
• Горелки стола 12
• Панель управления 12
• Символы 12
• Эксплуатационные характеристики 12
• Горелки стола 13
• Зажигание горелки стола без устройства газ контроль 13
• Зажигание горелки стола с устройством газ контроль 13
• Помните в моделях плит с устройством газ контроль стола при случай ном затухании пламени через 90 сек произойдёт прекращение подачи газа на горелку для повторного зажигания горелки повторите пункты раздела зажигание горелки стола с устройством газ контроль 13
• Помните при погасании пламени горелки по любой причине необходимо установить рукоятку в положение закрыто и предпринять попытку повторного зажигания не ранее чем через 1 минуту 13
• Примечание во время эксплуатации плиты возможно выгорание эмали на кончиках зубьев решётки стола в зоне горелок что не является производственным дефектом и не влияет на работу плиты 13
• Электро розжиг 13
• Духовка 14
• Внимание при зажигании горелки духовки спички в запальное отверстие не бро сать это может привести к ухудшению зажигания горелки 15
• Духовка 15
• Зажигание горелки гриля 15
• Зажигание горелок духовки 12 зажигание основной горелки духовки 15
• Зажигание основной горелки духовки плита с электророзжигом 15
• Вертел 16
• Зажигание горелки гриля плита с электророзжигом 16
• Крышка плиты 17
• Хозяйственный отсек 17
• По использованию горелок духовки 18
• По использованию горелок стола 18
• Рекомендации 18
• Выпечка не пропекается внутри в 19
• Если выпечка не отделяется от противня 19
• Если выпечка осела 19
• Если выпечка подгорает сверху 19
• Как проверить готовность выпечки 19
• Общие правила если выпечка подгорает снизу 19
• По приготовлению мяса и рыбы 19
• По приготовлению пирогов 19
• При отсутствии в плите комплекта противень с двойным дном или не достающего элемента вы можете приобрести его по отдельному заказу 19
• Рекомендации 19
• Вам на заметку поскольку давление газа в сети и его теплотворная способность в разных регионах колеблется все приведённые рекомендации могут быть дополне ны вашим собственным опытом исходя из конкретной ситуации 20
• Из опыта наших покупателей 20
• По использованию горелки гриля 20
• По использованию горелки гриля с вертелом 20
• Помните для моделей плит имеющих электрическую часть перед тем как мыть обязательно отключите плиту от электросети 20
• Помните что во время работы гриля дверца духовки должна быть закрыта 20
• Уход за плитои 20
• Уход за плитой 20
• Внимание 21
• Во избежание повреждения защитного покрытия крышки горелок очища 21
• Для снятия дверцы духовки необходимо см рис 10 21
• Предупреждение при проведении работ со снятой дверцей нив коем случае нельзя снимать упоры дверцы т к это вызовет резкий рывок цапф шарниров что может нанести травму когда моете духовку будьте аккуратны не повредите резиновое уплотнение 21
• Уход за плитои 21
• Ются горячей водой с добавлением деликатного чистящего средства применение абразивных средств недопустимо 21
• Внимание убедитесь что плита выключена прежде чем проводить заме ну лампы чтобы избежать опасности поражения электрическим током 23
• Замена лампы 23
• Если что то не так 24
• Руководство по эксплуатации эм341 00 000 рэ 24
• Внимание при проведении работ необходимо следить чтобы резиновые кольца не получали повреждений порезов смятий и т п 25
• Проведение замены сопла при ремонте а также при переводе на другой тип газа рис 2 13 14 25
• Рекомендации ремонтным службам 25
• Настройка регулируемых вмп горелок стола и духовки рис 17 26
• Проведение замены винтов малого пламени вмп в кране термостате и кранах горелок стола рис 15 16 26
• Рекомендации ремонтным службам 26
• Устройство безопасности 26
• Рекомендации ремонтным службам 27
• Permon line ru 28
• Реквизиты завода 28
• Тел 34241 6 27 75 факс 34241 6 14 62 28
• Транспортирование и хранение 28
• Транспортирование и хранение реквизиты завода 28
• Утилизация 28
• Филиал оао газмаш 28
• Чайковский завод газовой аппаратуры 28
• E mail zga permonline ru 29
• Информация на казахском языке 29
• Мг01 29
• Нд руш1 зауытыньщ деректемес 29
• Ресейде жасалган 29
• Тел 34241 6 27 75 факс 34241 6 14 62 сервис кызметь 34241 7 28 88 29
• Чайковский завод газовой аппаратуры филиал оао газмаш 29
• Шыгарылган куш 29
• Вариант исполнения вашей плиты указан в гарантийных обязательствах в разделе свидетельство о приёмке 32
• Классификация моделей плит 32
• Оснащение плит элементами комфортности соответствует ее модели конструк ция плиты постоянно совершенствуется поэтому изготовитель оставляет за со бой право изменения конструкции без внесения изменений в данное руковод ство 32

Похожие устройства

• Alpine CDE-9846R Инструкция по эксплуатации
• Whirlpool ADP 4526 Инструкция по эксплуатации
• Dyson AM03 White Инструкция по эксплуатации
• Alpine CDE-9845RR Инструкция по эксплуатации
• Darina S2 GM441 001 Инструкция по эксплуатации
• Whirlpool ADP 2966 Инструкция по эксплуатации
• Mystery MAH-2603 Инструкция по эксплуатации
• Darina S GM441 002 Инструкция по эксплуатации
• Alpine CDE-9845RB Инструкция по эксплуатации
• Whirlpool ADP 2656 Инструкция по эксплуатации
• Elica Missy IX/A/60 Инструкция по эксплуатации
• Alpine CDE-9843RM Инструкция по эксплуатации
• Darina S GM441 001 Инструкция по эксплуатации
• Whirlpool ADP 242 Инструкция по эксплуатации
• Alpine CDE-9843R Инструкция по эксплуатации
• Darina 1B GM441 105 Инструкция по эксплуатации
• Whirlpool ADP 2300 Инструкция по эксплуатации
• Darina 1B GM441 018 Инструкция по эксплуатации
• Alpine CDE-9841R Инструкция по эксплуатации
• Whirlpool AWE 5419 Инструкция по эксплуатации

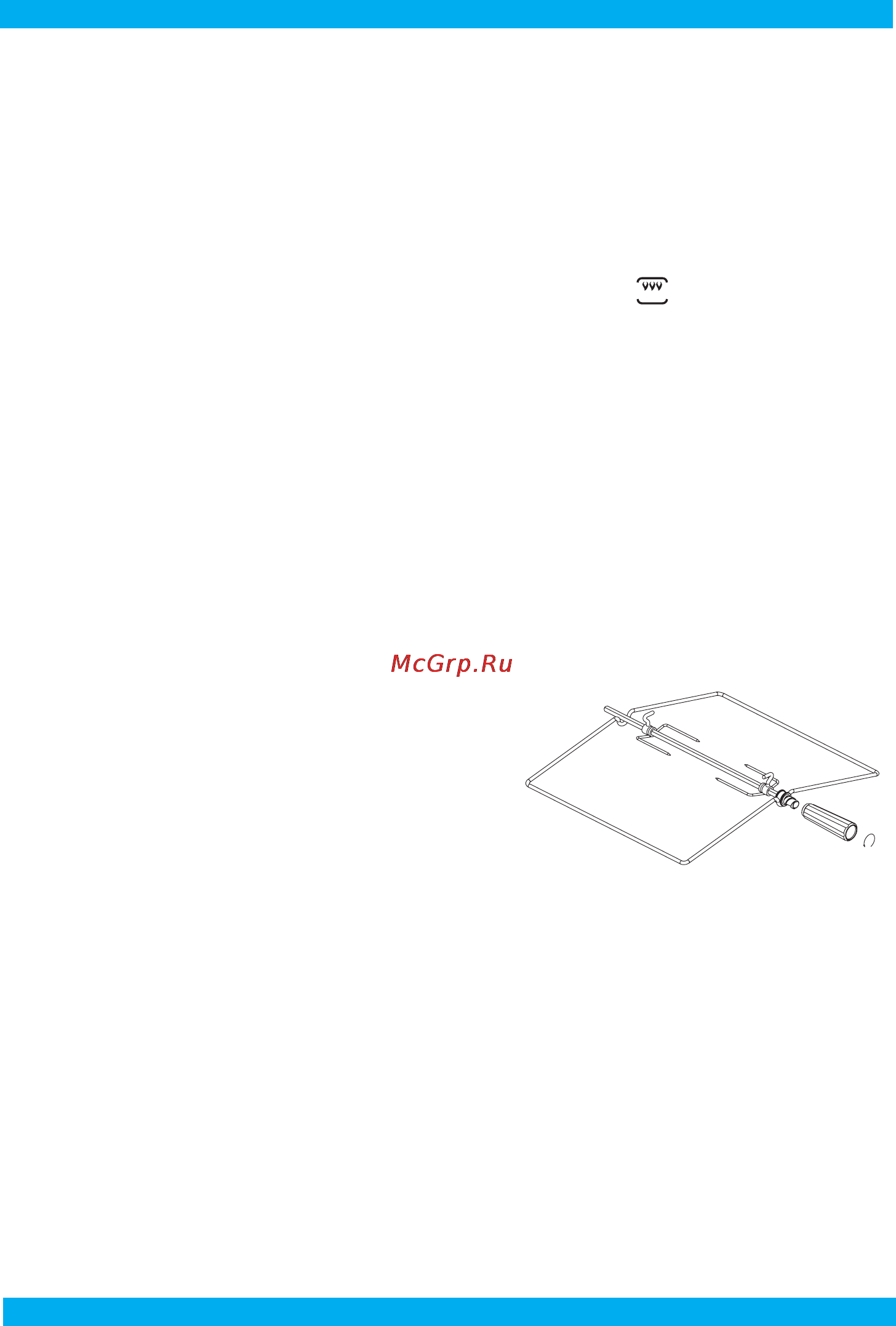

ВЕРТЕЛ обходимо удерживать в течение 10 15 секунд 4 Отпустить рукоятку и убедиться что пламя не погасло закрыть дверцу 5 Если горелка погасла повернуть рукоятку в положение закрыто и подождав при мерно 1 минуту повторить зажигание 12 2 4 Зажигание горелки гриля плита с электророзжигом 1 Открыть дверцу духовки 2 Нажать и повернуть рукоятку управления терморегулятором по часовой стрелке до упора так чтобы указатель направления совпал со знаком на панели управле ния 3 Удерживая рукоятку управления терморегулятором в нажатом положении нажать на кнопку электророзжига и удерживать её до появления пламени но не более 10 сек 4 При появлении пламени для срабатывания устройства безопасности необходимо удерживать рукоятку в нажатом положении в течение 10 15 секунд 5 Отпустить рукоятку и убедиться что пламя не погасло 6 Закрыть аккуратно дверцу духовки 7 Ес гм горелка погасла повернуть рукоятку в положение закрыто и подождав при мерно 1 минуту повторить зажигание 13 ВЕРТЕЛ 1 Пгмты комплектуются вертелом со съёмной рукояткой см рис 8 При установке и извлечении вертела необходимо использовать рукоятку которая накручивается на резьбовую втулку 2 Установить в средние направляющие духовки рамку вертела 3 Поместить на ось вертела между вилками про дукт который Вы хотите приготовить переместить его к центру вертела и закрепить вилки вертела ч винтами Винты взять из пакета с комплектующи ч Ч ми рис 8 4 Промазать продукт подсолнечным маслом или размягченным сливочным маслом или соусом 5 Вставить острый конец штока вертела во втулку электропривода а второй устано вить на рамку вертела 6 Поместить снизу на решётку эмалированный поддон для сбора сока и жира с до бавлением небольшого количества воды см раздел Рекомендации 7 Разжечь горелку гриля 8 Включить привод вертела нажатием кнопки на панели управления при этом загора ется лампа освещения 9 Закреплённый на штоке продукт должен находиться точно под горелкой гриля Во время приготовления дверца должна быть закрыта рукоятка должна быть снята 14 Руководство по эксплуатации ЭМ341 00 000 РЭ
