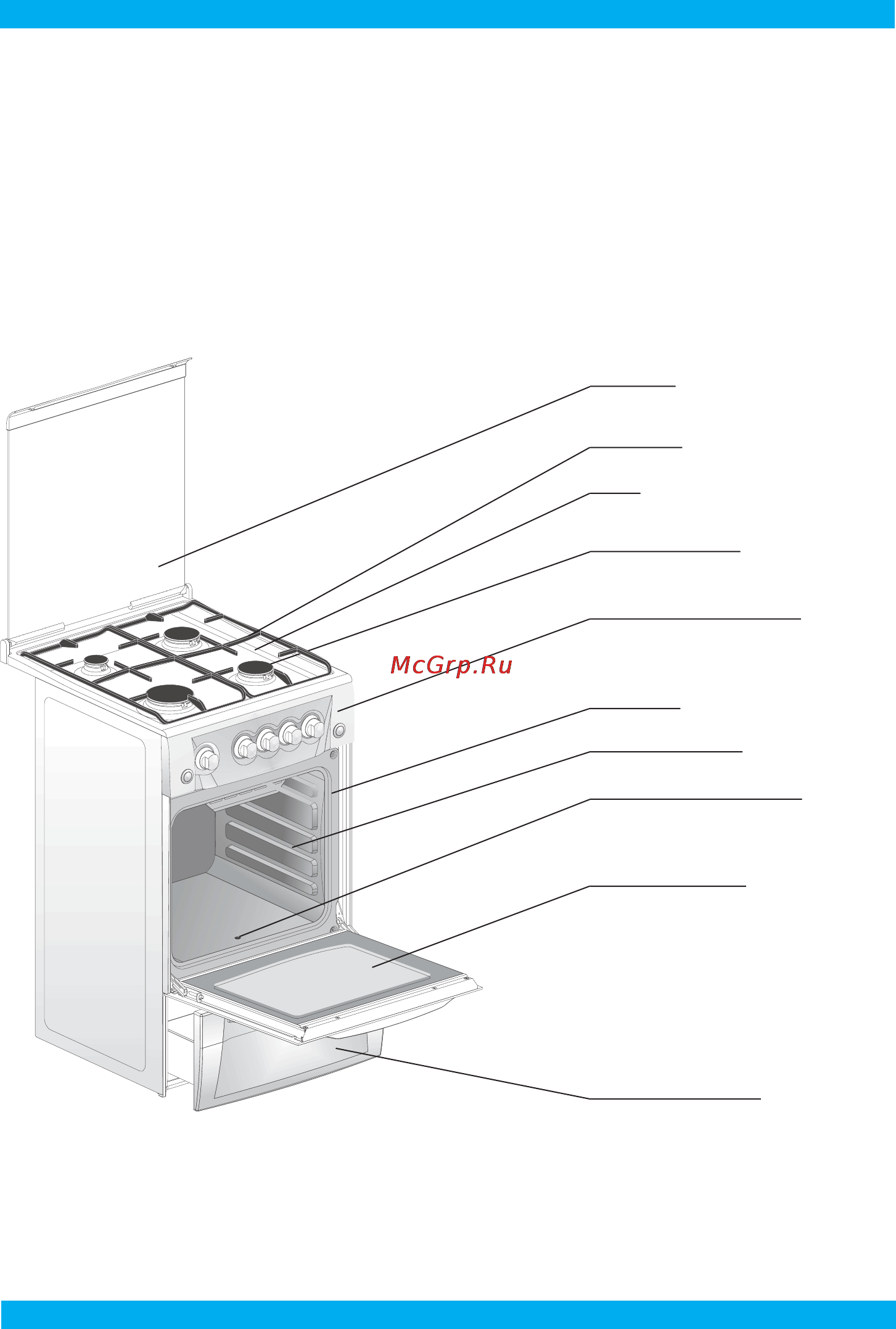

УСТРОЙСТВО 4 3 ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ Плита подключается к электросети однофазного переменного тока номинальным на пряжением 220 В и частотой 50 Гц Розетка должна находиться в легкодоступном месте Плита поставленная на рабочее место не должна ее закрывать Внимание Розетка обязательно должна иметь заземляющий контакт 5 УСТРОЙСТВО крышка решетка стол горегки стола панель управления духовка направляющие запальное отверстие дверца духовки выдвижной ящик рис 5 Ваша пгмта может иметь не все элементы комфортности указанные на рисунке Полная информация представлена в таблице комфортности плит на обложке данного руководства Руководство по эксплуатации ЭМ341 00 000 РЭ 7
