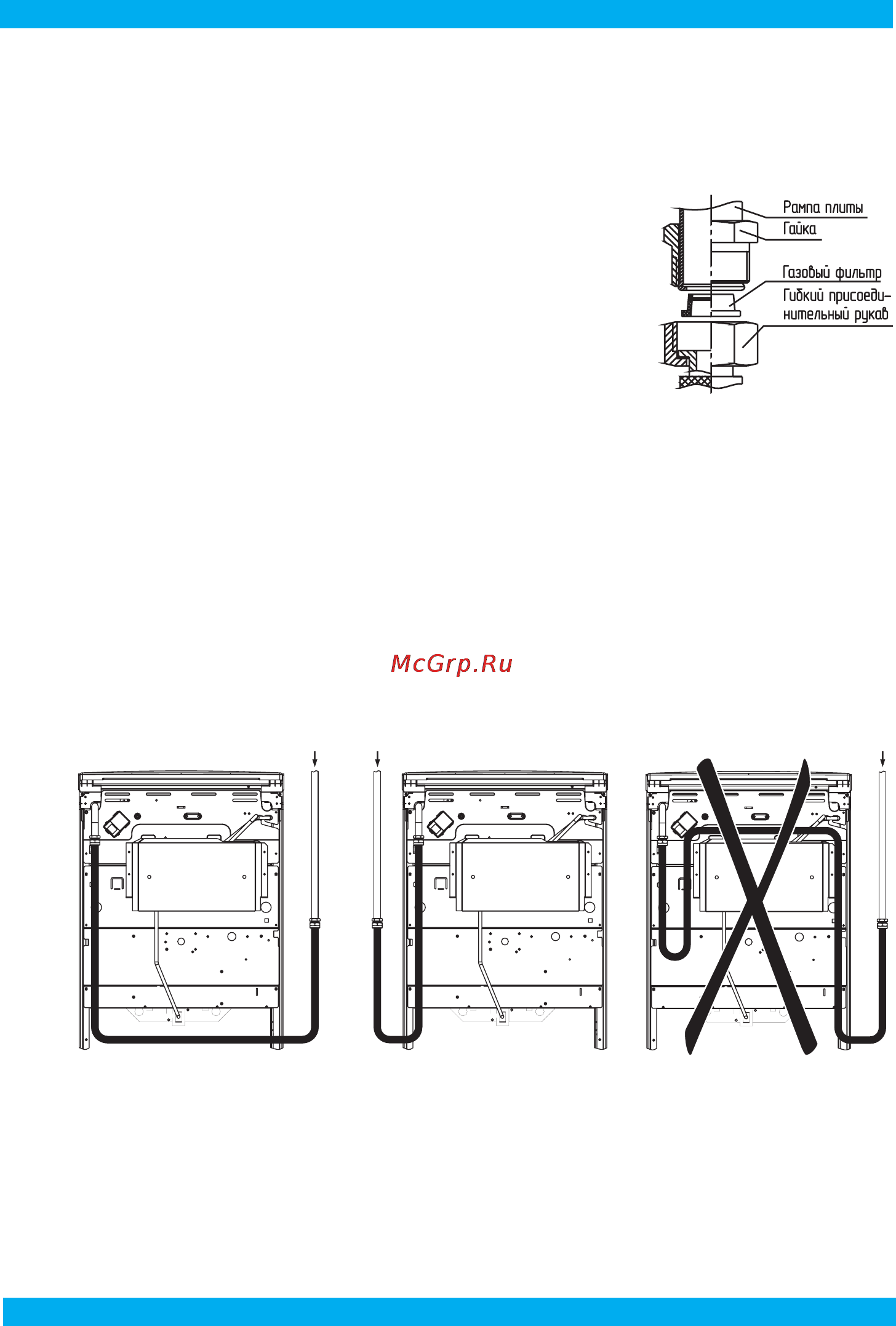

ПОДСОЕДИНЕНИЕ тами Жесткое подсоединение к газовому стояку рис 2 производится с помощью пере ходной муфты в комплект поставки не входит 4 2 ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬНОГО РУКАВА При подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены следующие требования выбранный гибкий присоединительный рукав должен иметь сертификат соответствия и документ указывающий дату изго товления срок службы и замены гибкий присоединительный рукав должен быть доступен для осмотра по всей длине гибкий присоединительный рукав не должен проходить в зоне горячего воздуха дымохода и касаться задней стенки плиты рис 4 рис 3 гибкий присоединительный рукав не должен ничем пережиматься иметь перегибы и испытывать растягивающие усилия если гибкий присоединительный рукав имеет повреждения он должен заменяться целиком ремонт недопустим Помните Запрещено проверять герметичность соединений и искать утеч ки газа с помощью спичек и другого открытого огня Помните После установки плиты на место обязательно проверьте поло жение гибкого шланга подвода газа и шнура питания рис 4 Они не долж ны проходить над дымоходом и касаться задней стенки плиты Во время работы духовки там возникает высокая температура которая может их повредить Помните После подсоединения плиты убедитесь в том что горелки стола и духовки работают стабильно Для этого необходимо зажечь горелки в положение максимальное пламя и перевести через 5 сек в положение малое пламя горелка не должна гаснуть Проскок пламени не допуска ется Затем перевести в положение максимальное пламя Отрыв пламе ни не допускается 6 Руководство по эксплуатации ЭМ341 00 000 РЭ
