Darina 1B GM341 107 [6/32] Установка

Содержание

• Газовая плита 1
• Мг01 2
• Оставайтесь с нами 2
• Содержание 3
• Важные рекомендации 4
• И в гарантийных обязательствах го 01 08 торговой организацией правильно заполнены свидетельство о продаже и гарантийные талоны 1 2 3 4
• Наши плиты постоянно совершенствуются улучшаются их характеристики обновляется дизайн поэтому приобретенная вами плита может несколько отличаться от рисунков и обозначений приведенных в данном руководстве по эксплуатации 4
• Не повреждена оснащенность плиты соответствует таблице на 4
• Обложке данного руководства по эксплуатации укомплектована 4
• При покупке снимите упаковку и убедитесь что газовая плита 4
• Внимание 5
• Внимание пламя горелки гаснет при скорости воздушного потока свыше 2 4 м с 5
• Во избежание возникновения пожара категорически запрещается 5
• Модели плит имеющие электрооборудование выполнены по i классу 5
• Плитой являются ожоги 5
• Самыми распространенными несчастными случаями связанными с 5
• Требования безопасности 5
• Электробезопасности и должны подключаться к розетке с заземлением модели плит имеющие устройство газ контроль обеспечивают безопас ность эксплуатации плиты в случае внезапного погасания пламени на горелке при этом подача газа на горелку прекращается 5
• Внимание при появлении запаха газа необходимо перекрыть общий кран подачи газа закрыть все краны плиты открыть окна и до устранения утечек не производить никаких действий связанных с огнем не зажигать спички не курить не включать выключать электроприборы и освещение для устранения утечек газа немедленно вызывайте аварийную газовую служ бу 6
• Знайте нельзя тушить воспламенившееся масло или жир водой в таких случа ях посуду с огнем нужно плотно накрыть крышкой 6
• Особую осторожность проявляйте при приготовлении блюд с большим количе ством жира или масла так как они легко воспламеняются 6
• Установка 6
• Установка щитка 6
• Для устранения случайного проворачивания опор в процессе экс 7
• Жесткое подсоединение 7
• Плуатации подтянуть контргайки 7
• Подключение газа возможно с помощью как жесткой так и гибкой подводки 7
• Подсоединение 7
• Внимание розетка обязательно должна иметь заземляющий контакт 9
• Подсоединение шнура питания 9
• Устройство 9
• Комплектность 10
• Комплектность характеристики 10
• Стиль 10
• Технические характеристики 10
• Характеристики 10
• В графах маркировка сопла и вмп указана маркировка которая соответствует диаметру отверстия сопла в ммх100 сменные сопла и вмп поставляются по отдель ному заказу для плит оснащённых кранами с регулируемым вмп настройка расхода газа произ водится поворотом вмп регулирование производится до обеспечения устойчивого горения на малом пламени 11
• Время отключения подачи газа в момент погасания пламени для кранов с газ контролем сек не более для горелок стола 90 11
• Для горелок духовки 15 11
• Для горелок духовки 60 11
• Примечание 11
• Таблица 1 11
• Характеристики 11
• Число горелок стола шт диапазон температуры в духовке с терморегулятором с 40 270 диапазон температуры в духовке без терморегулятора с 150 300 объем духовки л 0 напряжение электросети в 220 класс электробезопасности i максимальная потребляемая мощность вт 0 габариты ширина х глубина х высота см 0x56x85 масса кг не более 47 присоединительная резьба газопровода с 1 2 время срабатывания кранов с устройством газ контрогъ при замыкании сек не более для горелок стола 0 11
• Горелки стола 12
• Панель управления 12
• Символы 12
• Эксплуатационные характеристики 12
• Горелки стола 13
• Зажигание горелки стола без устройства газ контроль 13
• Зажигание горелки стола с устройством газ контроль 13
• Помните в моделях плит с устройством газ контроль стола при случай ном затухании пламени через 90 сек произойдёт прекращение подачи газа на горелку для повторного зажигания горелки повторите пункты раздела зажигание горелки стола с устройством газ контроль 13
• Помните при погасании пламени горелки по любой причине необходимо установить рукоятку в положение закрыто и предпринять попытку повторного зажигания не ранее чем через 1 минуту 13
• Примечание во время эксплуатации плиты возможно выгорание эмали на кончиках зубьев решётки стола в зоне горелок что не является производственным дефектом и не влияет на работу плиты 13
• Электро розжиг 13
• Духовка 14
• Внимание при зажигании горелки духовки спички в запальное отверстие не бро сать это может привести к ухудшению зажигания горелки 15
• Духовка 15
• Зажигание горелки гриля 15
• Зажигание горелок духовки 12 зажигание основной горелки духовки 15
• Зажигание основной горелки духовки плита с электророзжигом 15
• Вертел 16
• Зажигание горелки гриля плита с электророзжигом 16
• Крышка плиты 17
• Хозяйственный отсек 17
• По использованию горелок духовки 18
• По использованию горелок стола 18
• Рекомендации 18
• Выпечка не пропекается внутри в 19
• Если выпечка не отделяется от противня 19
• Если выпечка осела 19
• Если выпечка подгорает сверху 19
• Как проверить готовность выпечки 19
• Общие правила если выпечка подгорает снизу 19
• По приготовлению мяса и рыбы 19
• По приготовлению пирогов 19
• При отсутствии в плите комплекта противень с двойным дном или не достающего элемента вы можете приобрести его по отдельному заказу 19
• Рекомендации 19
• Вам на заметку поскольку давление газа в сети и его теплотворная способность в разных регионах колеблется все приведённые рекомендации могут быть дополне ны вашим собственным опытом исходя из конкретной ситуации 20
• Из опыта наших покупателей 20
• По использованию горелки гриля 20
• По использованию горелки гриля с вертелом 20
• Помните для моделей плит имеющих электрическую часть перед тем как мыть обязательно отключите плиту от электросети 20
• Помните что во время работы гриля дверца духовки должна быть закрыта 20
• Уход за плитои 20
• Уход за плитой 20
• Внимание 21
• Во избежание повреждения защитного покрытия крышки горелок очища 21
• Для снятия дверцы духовки необходимо см рис 10 21
• Предупреждение при проведении работ со снятой дверцей нив коем случае нельзя снимать упоры дверцы т к это вызовет резкий рывок цапф шарниров что может нанести травму когда моете духовку будьте аккуратны не повредите резиновое уплотнение 21
• Уход за плитои 21
• Ются горячей водой с добавлением деликатного чистящего средства применение абразивных средств недопустимо 21
• Внимание убедитесь что плита выключена прежде чем проводить заме ну лампы чтобы избежать опасности поражения электрическим током 23
• Замена лампы 23
• Если что то не так 24
• Руководство по эксплуатации эм341 00 000 рэ 24
• Внимание при проведении работ необходимо следить чтобы резиновые кольца не получали повреждений порезов смятий и т п 25
• Проведение замены сопла при ремонте а также при переводе на другой тип газа рис 2 13 14 25
• Рекомендации ремонтным службам 25
• Настройка регулируемых вмп горелок стола и духовки рис 17 26
• Проведение замены винтов малого пламени вмп в кране термостате и кранах горелок стола рис 15 16 26
• Рекомендации ремонтным службам 26
• Устройство безопасности 26
• Рекомендации ремонтным службам 27
• Permon line ru 28
• Реквизиты завода 28
• Тел 34241 6 27 75 факс 34241 6 14 62 28
• Транспортирование и хранение 28
• Транспортирование и хранение реквизиты завода 28
• Утилизация 28
• Филиал оао газмаш 28
• Чайковский завод газовой аппаратуры 28
• E mail zga permonline ru 29
• Информация на казахском языке 29
• Мг01 29
• Нд руш1 зауытыньщ деректемес 29
• Ресейде жасалган 29
• Тел 34241 6 27 75 факс 34241 6 14 62 сервис кызметь 34241 7 28 88 29
• Чайковский завод газовой аппаратуры филиал оао газмаш 29
• Шыгарылган куш 29
• Вариант исполнения вашей плиты указан в гарантийных обязательствах в разделе свидетельство о приёмке 32
• Классификация моделей плит 32
• Оснащение плит элементами комфортности соответствует ее модели конструк ция плиты постоянно совершенствуется поэтому изготовитель оставляет за со бой право изменения конструкции без внесения изменений в данное руковод ство 32

Похожие устройства

• Alpine CDE-9846R Инструкция по эксплуатации
• Whirlpool ADP 4526 Инструкция по эксплуатации
• Dyson AM03 White Инструкция по эксплуатации
• Alpine CDE-9845RR Инструкция по эксплуатации
• Darina S2 GM441 001 Инструкция по эксплуатации
• Whirlpool ADP 2966 Инструкция по эксплуатации
• Mystery MAH-2603 Инструкция по эксплуатации
• Darina S GM441 002 Инструкция по эксплуатации
• Alpine CDE-9845RB Инструкция по эксплуатации
• Whirlpool ADP 2656 Инструкция по эксплуатации
• Elica Missy IX/A/60 Инструкция по эксплуатации
• Alpine CDE-9843RM Инструкция по эксплуатации
• Darina S GM441 001 Инструкция по эксплуатации
• Whirlpool ADP 242 Инструкция по эксплуатации
• Alpine CDE-9843R Инструкция по эксплуатации
• Darina 1B GM441 105 Инструкция по эксплуатации
• Whirlpool ADP 2300 Инструкция по эксплуатации
• Darina 1B GM441 018 Инструкция по эксплуатации
• Alpine CDE-9841R Инструкция по эксплуатации
• Whirlpool AWE 5419 Инструкция по эксплуатации

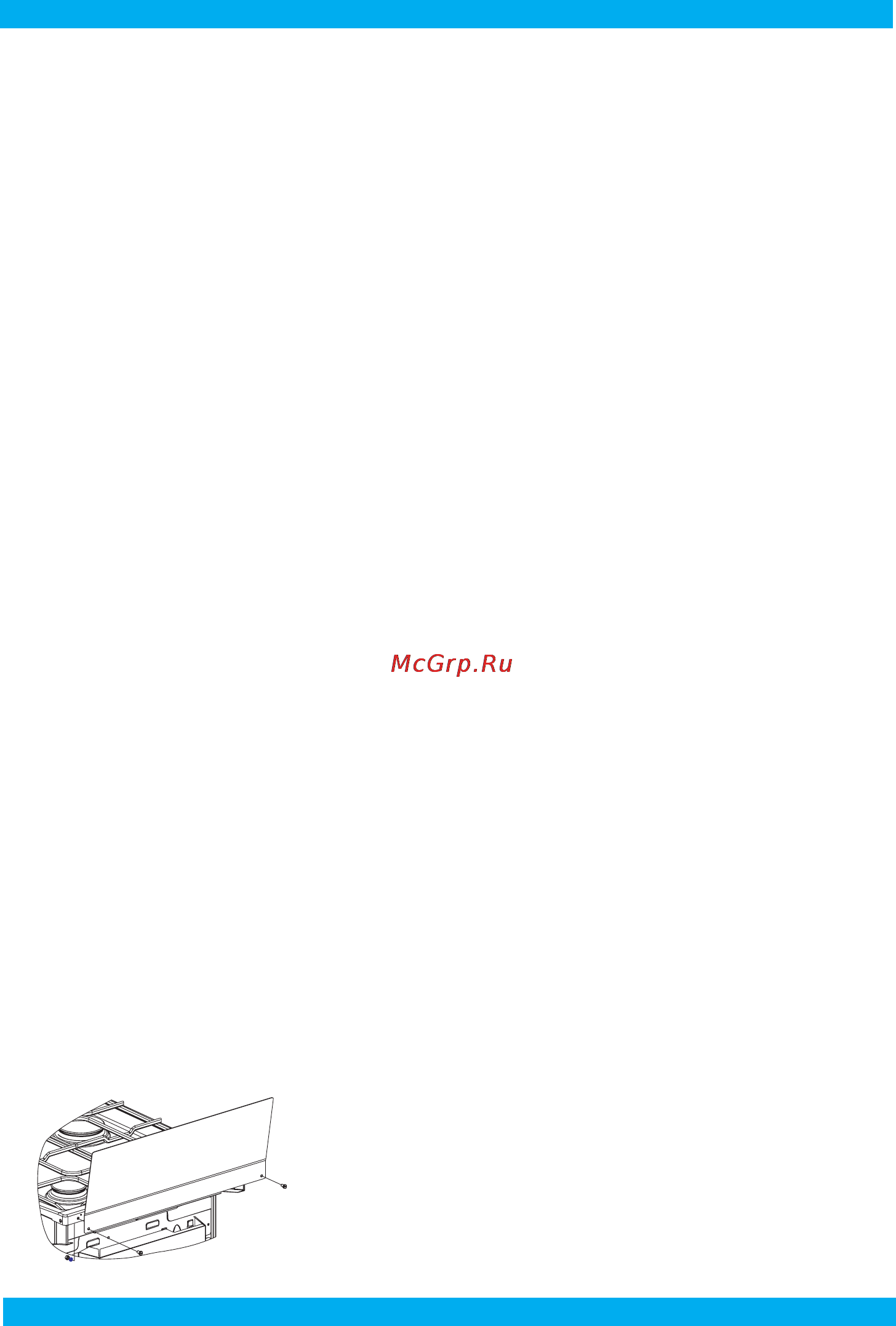

УСТАНОВКА Внимание При появлении запаха газа необходимо перекрыть общий кран подачи газа закрыть все краны плиты открыть окна и до устранения утечек не производить никаких действий связанных с огнем не зажигать спички не курить не включать выключать электроприборы и освещение Для устранения утечек газа немедленно вызывайте аварийную газовую служ бу Периодически не реже одного раза в полгода проверяйте состояние шнура пита ния и гибкого шланга подвода газа При обнаружении каких либо дефектов трещины следы оплавлений затвердение материала немедленно обращайтесь в ремонтную службу Гибкий шланг подвода газа заменяется только персоналом специализирован ных организаций имеющих право установки и обслуживания газовых плит При повреждении шнура питания во избежание опасности его должен заменить изготовитель или его агент или аналогичное квалифицированное лицо Особую осторожность проявляйте при приготовлении блюд с большим количе ством жира или масла так как они легко воспламеняются Знайте Нельзя тушить воспламенившееся масло или жир водой В таких случа ях посуду с огнем нужно плотно накрыть крышкой 3 УСТАНОВКА Плита должна быть подключена только персоналом специагмзированных организа ций имеющих право установки и обслуживания газовых плит Плита должна быть установлена в соответствии с требованиями настоящего руководства по эксплуатации Плиту не следует присоединять к дымоходу По степени защиты от пожара плита относится к приборам типа X предназна ченным для установки на полу Мебель стоящая рядом должна быть ниже рабочей поверхности стола Плита должна отстоять от поверхности стены сзади не менее чем на 70 мм елевой и правой сторон не менее 20 мм Расстояние от поверхно сти решётки плиты до элементов кухонного оборудования расположенных над плитой должно быть не менее 1 м Мебель верх которой выше рабочей поверхности стола плиты а также кухонные полотенца шторы и т п должны находиться на безопасном расстоянии исключающем их воспламенение Плиту запрещается перемещать за ручку дверцы духовки Рекомендуется при пере мещении плиты поддерживать ее за верхнюю часть духовки при приоткрытой дверце духовки Модели плит не имеющие крышку стола комплектуются щитком который закрепля ется перед установкой плиты рис 1 Установка щитка на плиту модели СМ341 001 Установку щитка производить путем крепления к столу двумя винтами и гайками см рис 1 Винты и гайки для крепления щитка находятся в пакете с комплектующими рис 1 4 Руководство по эксплуатации ЭМ341 00 000 РЭ
