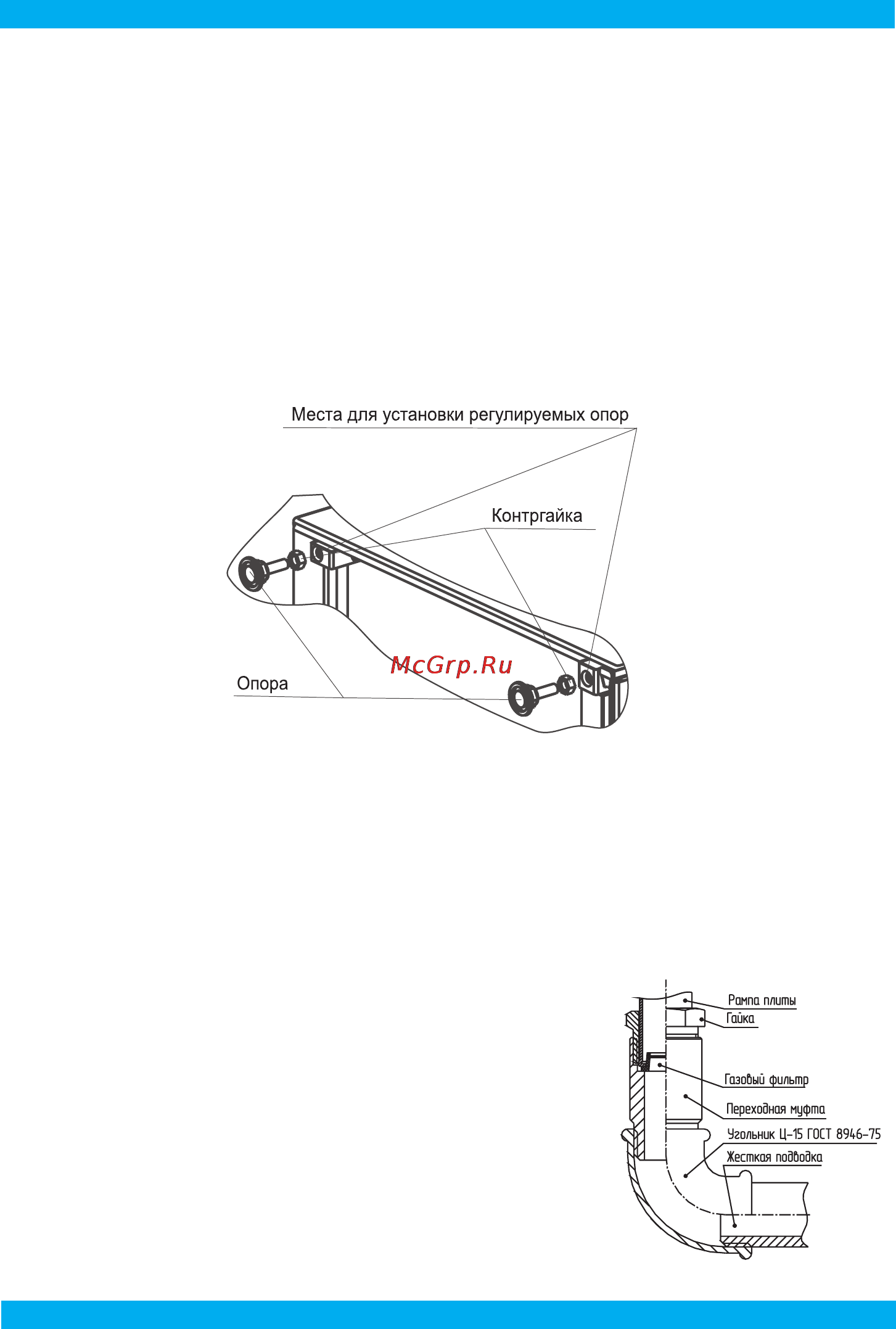

ПОДСОЕДИНЕНИЕ Перед эксплуатацией установите плиту горизонтально Если ваша пгмта оснащена регулируемыми опорами необходимо 1 Положить плиту на пол на одну из боковых сторон 2 Ввернуть в кронштейны опоры предварительно выставив их на нужную высоту 3 Поднять плиту с пола установить ее на опоры и поставить на постоянное место где она будет эксплуатироваться 4 Заворачивая или выворачивая опоры окончательно подрегулировать высоту плиты по отношению к столешнице кухонной мебели Качание плиты не допускается Для устранения случайного проворачивания опор в процессе экс плуатации подтянуть контргайки Места для установки регулируемых опор вид снизу Места для установки регулируемых опор 4 ПОДСОЕДИНЕНИЕ Подключение газа возможно с помощью как жесткой так и гибкой подводки Перед подключением пров ери ть соответствуют ли условия подклю чения вид таза и давление таза настройкам плиты Параметры настроек плиты приведены в табличке расположенной на задней поверхности плиты и в гарантийных обязательствах При подключении плиты для создания герметичности следует между рампой и подводкой для газа установить газовый фигьтр Газовый фильтр находится в пакете с комплектующими 4 1 ЖЕСТКОЕ ПОДСОЕДИНЕНИЕ Перед подключением еще раз убедитесь что давление газа в сети соответствует указанному на табличке плиты Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии с местными стандарРуководство по эксплуатации ЭМ341 00 000 РЭ 5
