Руководство по эксплуатации GM341 00 000 РЭ
21
18. ЗАМЕНА ЛАМПЫ
Внимание! Убедитесь, что плита выключена, прежде чем проводить заме-
ну лампы, чтобы избежать опасности поражения электрическим током.
Для замены лампы необходимо:
1. Снять кожух (крепится винтами);
2. Вывинтить сгоревшую лампу;
3. Вставить новую;
4. Установить кожух на место, закрепив его винтами.

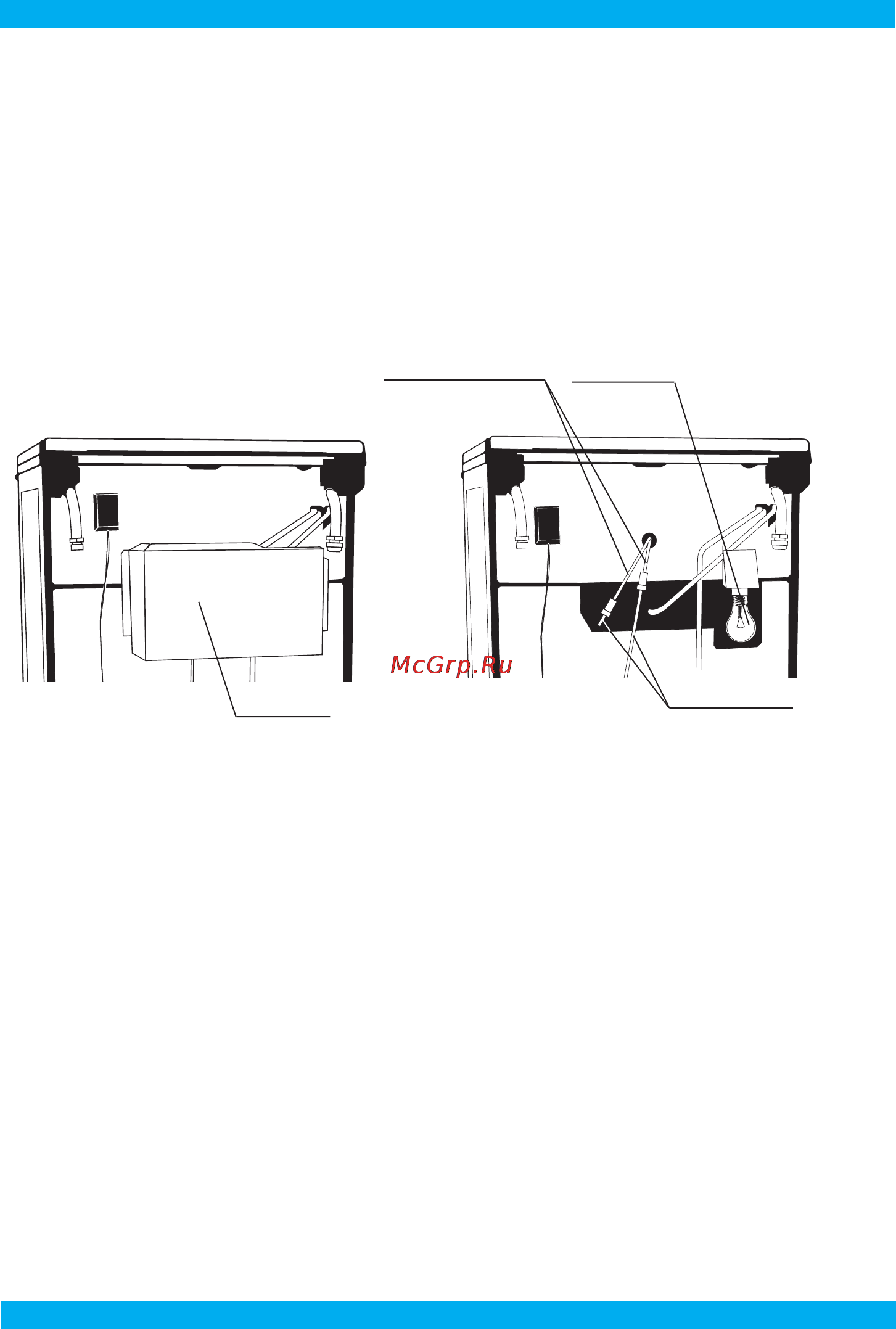

ЗАМЕНА ЛАМПЫ
рис. 11
удлинитель
термопары
термопара
кожух
лампа
