ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

FrançaisFrançais

Français

1.4 Connecteurs1.4 Connecteurs

1.4 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN

capuchon sur ces connecteurs. Poser les bouchons pour cavaliers

audessus des connecteurs provoquera des dommages irrémédiables

à la carte mère!

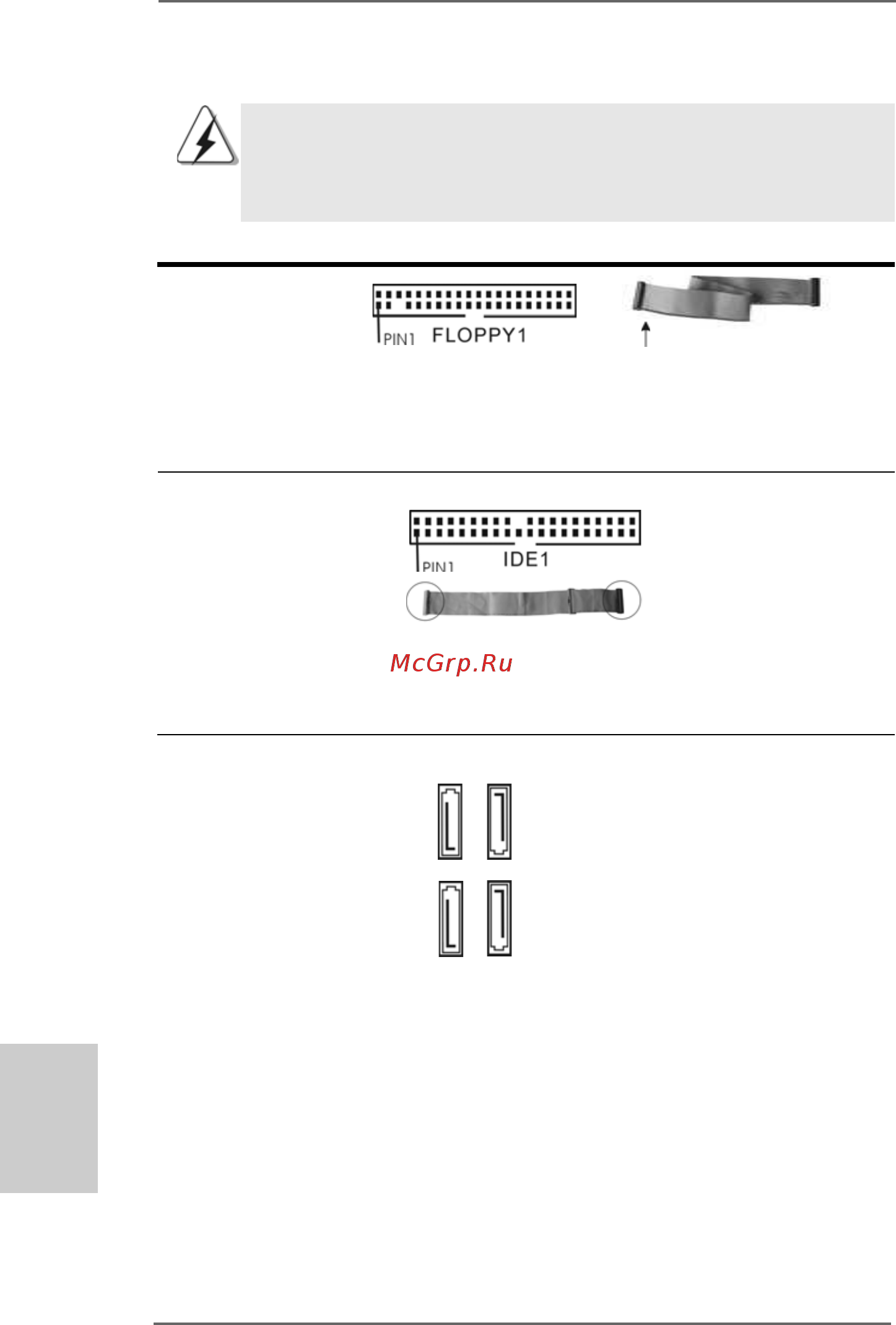

Les connecteurs Description

le côté avec fil rouge côté

Broche1

Connecteur du lecteur

de disquette

(FLOPPY1 br. 33)

(voir p.2 fig. 19)

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le

côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 br. 39, voir p.2 No. 6)

connecteur bleu connecteur noir

vers la carte mère vers le disque dur

Câble ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique

pour les détails.

Connecteurs Série ATAII Ces quatre connecteurs Serial

(SATAII_1 (PORT 0.0): ATA (SATAII) prennent en charge

voir p.2 fig. 9) les disques durs SATA ou SATAII

(SATAII_2 (PORT 0.1): pour les dispositifs de stockage

voir p.2 fig. 5) interne. L’interface SATAII

(SATAII_3 (PORT 1.0): actuelle permet des taux

voir p.2 fig. 8) transferts de données pouvant

(SATAII_4 (PORT 1.1): aller jusqu’à 3,0 Go/s.

voir p.2 fig. 7)

SATAII_3 SATAII_1

(PORT 1.0) (PORT 0.0)

SATAII_4 SATAII_2

(PORT 1.1) (PORT 0.1)
