ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

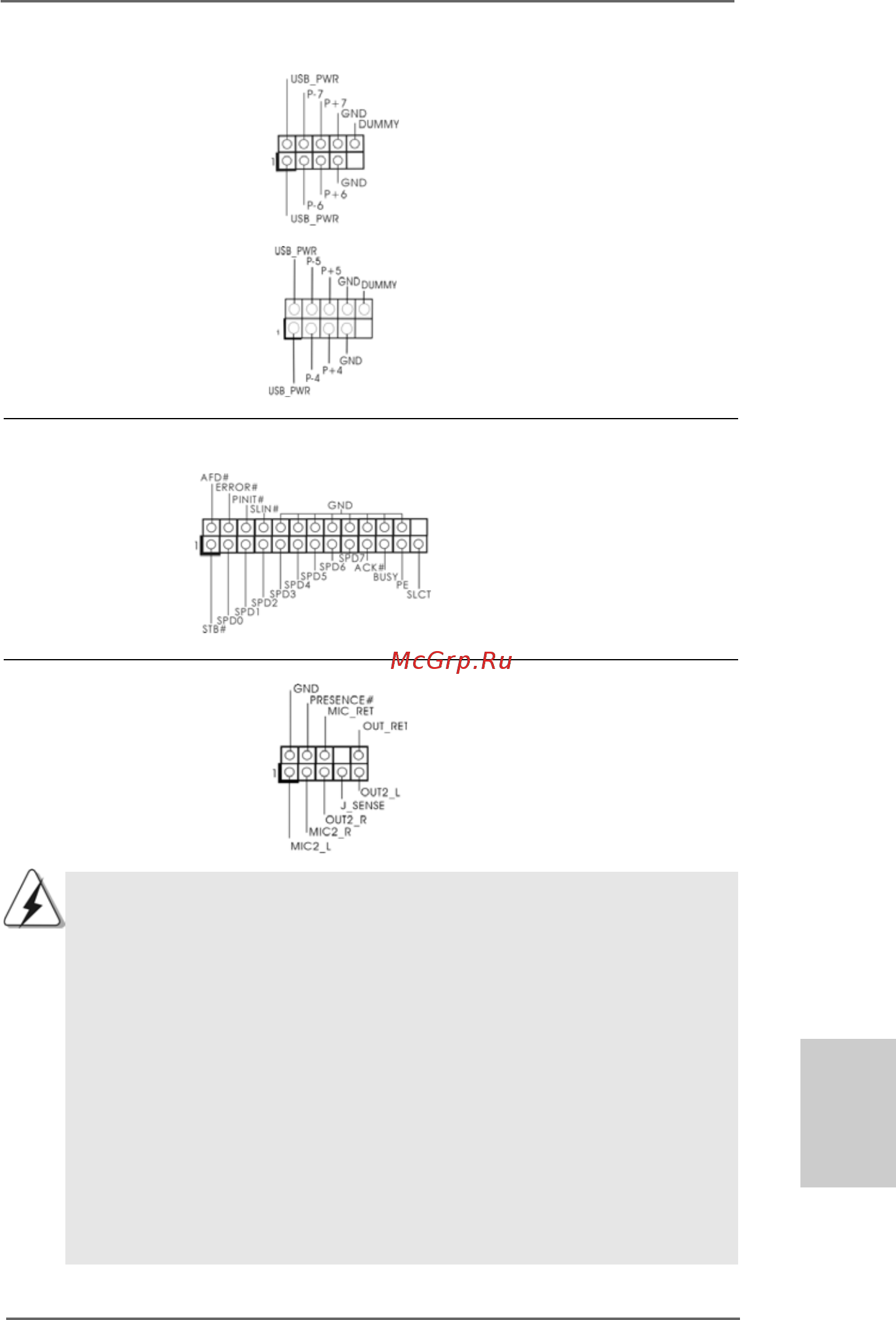

Cabezal USB 2.0 Além das quatro portas USB

(USB6_7 de 9 pinos) 2.0 por defeito no painel de

(veja a folha 2, No. 16) entrada/saída, há duas

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar duas portas USB

(USB4_5 de 9 pinos) 2.0.

(veja a folha 2, No. 14)

Conector de Porta de Impressão Esta é uma interface para um

(LPT1 de 25 pinos) cabo de porta de impressão

(veja a folha 2, No. 18) que permite uma ligação

prática para dispositivos de

impressão.

Conector Áudio do painel Esta é uma interface para o

frontal cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos) que permite uma conexão e

(veja a folha 2, No. 20) controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada definição que suporta a sensibilidade da tomada, mas

o fio do painel existente no chassis tem de suportar HDA para funcionar

correctamente. Siga s instruções que aparecem no manual e no manual

do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio do

painel frontal, como a figura abaixo mostra:

A. Ligue o Mic_IN (MIC) ao MIC2_L.

B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

C. Ligue o Ground (GND) ao Ground (GND).

D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

necessita de os ligar para o painel de áudio AC’97.

E. Entre no utilitário de configuração do BIOS. Vá até à opção Definições

avançadas e escolha Configuração do chipset. Defina a opção

Controlo do painel frontal de [Automático] para [Activado].
