ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

ItalianoItaliano

Italiano

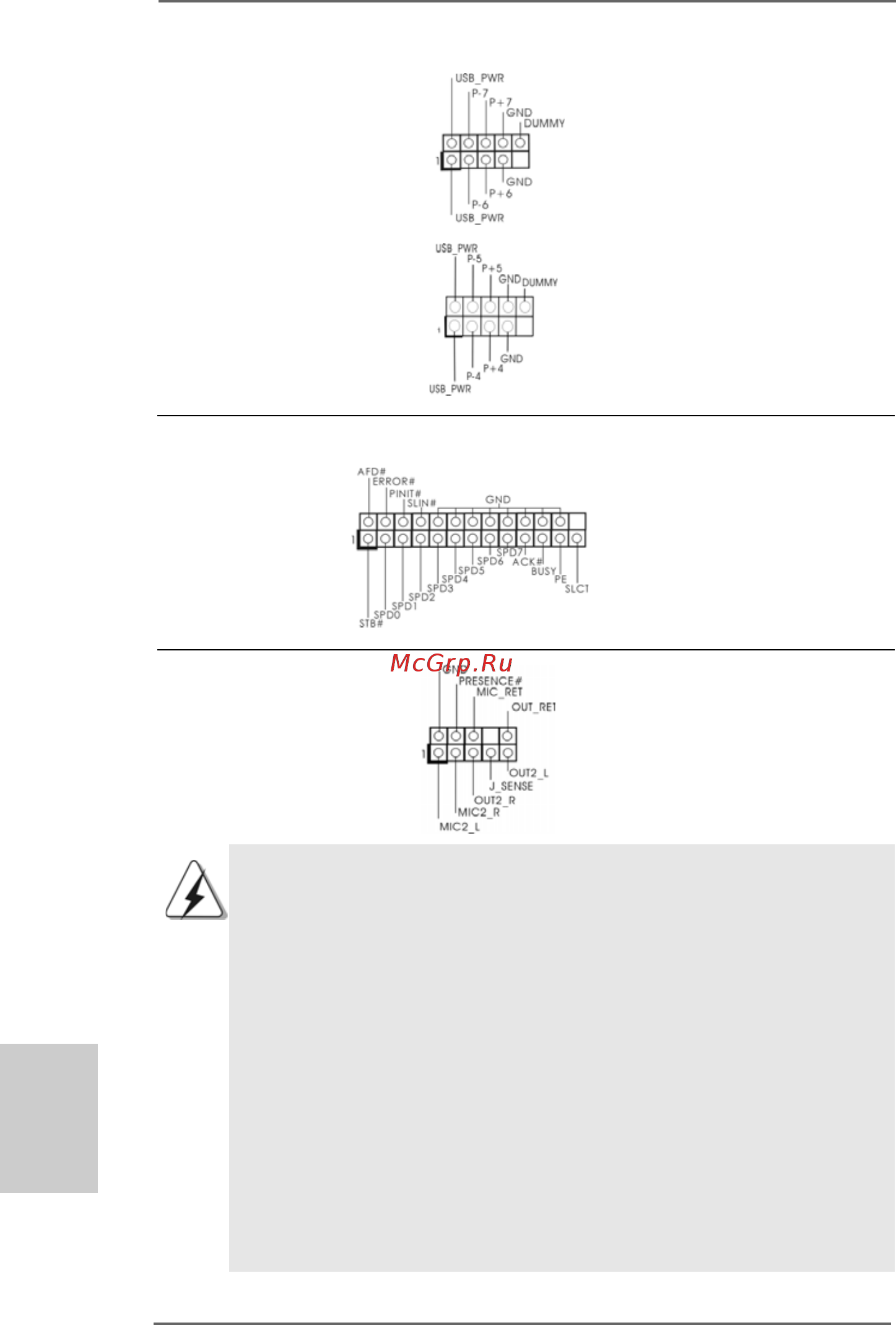

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin) cavo porta stampante che

(vedi p.2 No. 18) consente di collegare, con

comodità, dispositivi di stampa.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 item 20) dei dispositivi audio.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB6_7) predefinite nel pannello I/O, la

(vedi p.2 No. 16) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB4_5) due porte USB 2.0.

(vedi p.2 No. 14)

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni

avanzate, quindi selezionare Configurazione chipset. Impostare

l’opzione Comando pannello anteriore da [Auto] a [Attivato].
