ASRock N68-GS3 UCC / N68-S3 UCC Motherboard
Lato del Pin1 con la striscia rossa

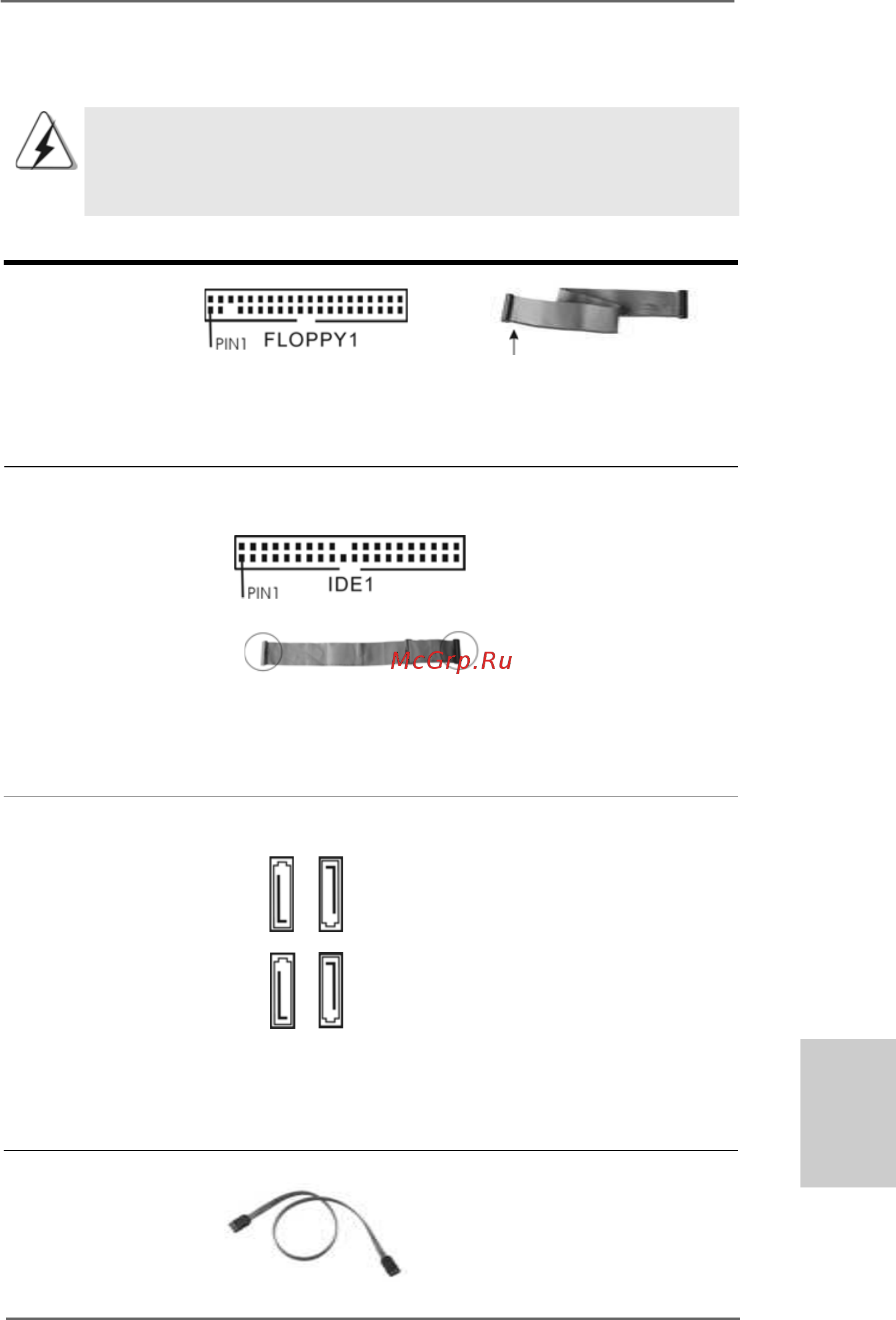

1.4 Connettori1.4 Connettori
1.4 Connettori1.4 Connettori
1.4 Connettori
I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui
connettori. Installando dei cappucci a ponticello sui connettori si
causeranno danni permanenti alla scheda madre!
Connettori Descrizione dei connettori
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 item 19)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 6)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
Connettori Serial ATAII Questi quattro connettori Serial
(SATAII_1 (PORT 0.0): ATA (SATAII) supportano le
vedi p.2 Nr. 9) periferiche di archiviazione
(SATAII_2 (PORT 0.1): HD SATA o SATAII per le
vedi p.2 Nr. 5) funzioni di archiviazione
(SATAII_3 (PORT 1.0): interna. ATAII (SATAII) suppo-
vedi p.2 Nr. 8) rtano cavi SATAII per dispositivi
(SATAII_4 (PORT 1.1): di memoria interni. L’interfaccia
vedi p.2 Nr. 7) SATAII attuale permette velocità
di trasferimento dati fino a
3.0 Gb/s.
Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo
(Opzionale) dati SATA possono collegarsi
all’hard disk SATA / SATAII o al
connettore SATAII sulla scheda
madre.
ItalianoItaliano
ItalianoItaliano
Italiano
SATAII_3 SATAII_1
(PORT 1.0) (PORT 0.0)
SATAII_4 SATAII_2
(PORT 1.1) (PORT 0.1)
