ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

EspañolEspañol

Español

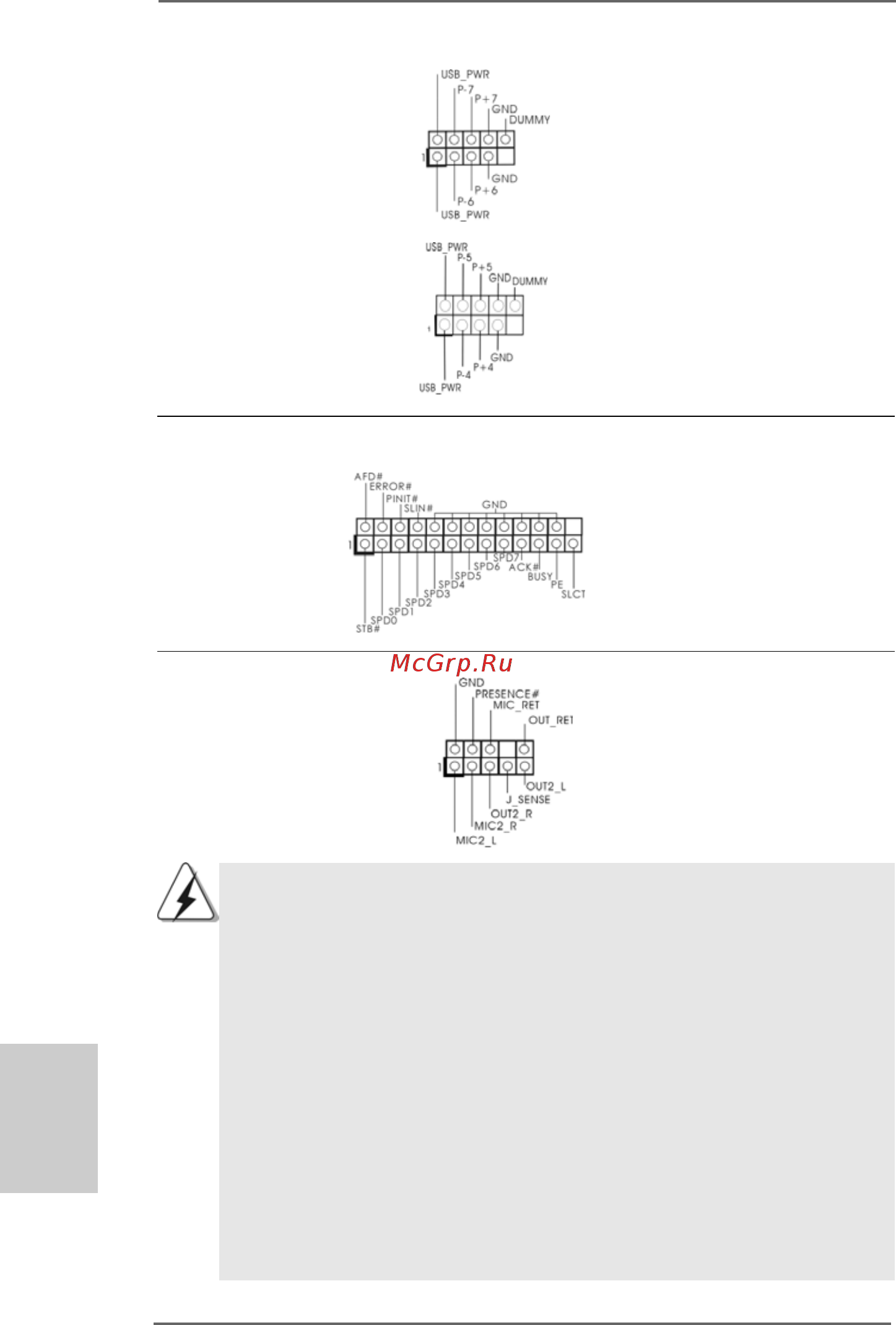

Cabezal USB 2.0 Además de cuatro puertos

(9-pin USB6_7) USB 2.0 predeterminados en el

(ver p.2, No. 16) panel de E/S, hay dos bases

de conexiones USB 2.0 en

esta placa base. Cada una de

(9-pin USB4_5) estas bases de conexiones

(ver p.2, No. 14) admite dos puertos USB 2.0.

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que

(vea p.2, N. 18) permite conectar cómodamente

dispositivos de impresión.

Conector de audio de panel Este es una interface para

frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control

(vea p.2, No. 20) conveniente de apparatos de

Audio.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable

de panel en el chasis debe soportar HDA para operar correctamente. Por

favor, siga las instrucciones en nuestro manual y en el manual de chasis

para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del

panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Entre en la Utilidad de configuración del BIOS Entre en Configuración

avanzada y, a continuación, seleccione Configuración del conjunto de

chips. En el panel de control frontal cambie la opción [Automático] a

[Habilitado].
