ASRock N68-GS3 UCC / N68-S3 UCC Motherboard
PortuguêsPortuguês
PortuguêsPortuguês
Português

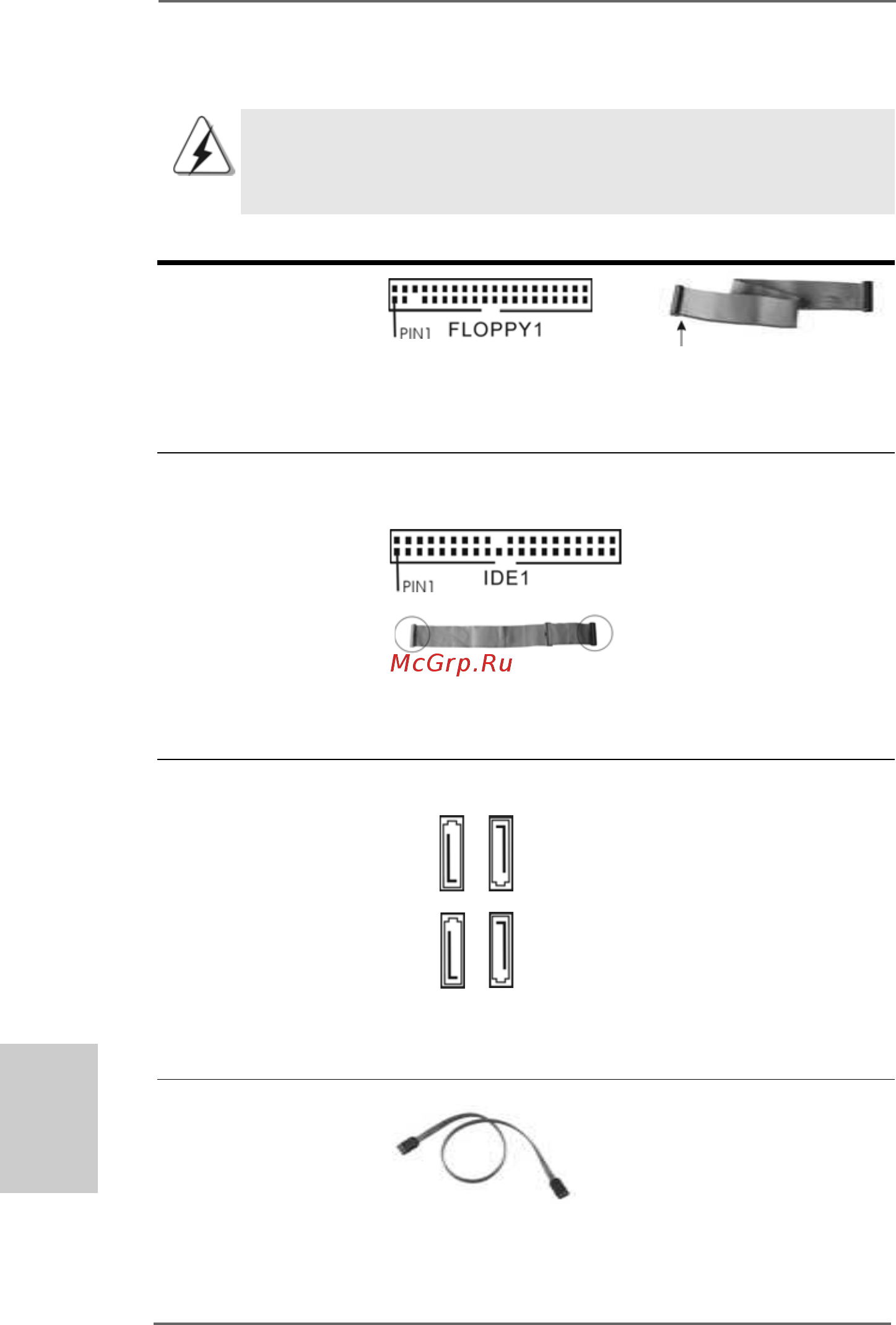

1.4 Conectores1.4 Conectores
1.4 Conectores1.4 Conectores
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre
estes conectores. A colocação de pontos de jumper sobre os conectores
causará danos irreversíveis à placa-mãe.
Conector Figura Descrição
Conector FDD
(FLOPPY 1, 33 pinos)
(veja a folha 2, No. 19)
Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao
lado Pino 1 do conector.
Conector primário (Azul)
(IDE1 de 39 pinos, veja a folha 2, No. 6)
Ligue esta ponta (azul) Ligue esta ponta (preta)
à placa–mãe aos dispositivos IDE
Cabo ATA 66/100/133 de 80 condutores
Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo
IDE.
Conectores ATAII Serial Estes quatro conectores Serial
(SATAII_1 (PORT 0.0): ATA (SATAII) suportam
veja a folha 2, No. 9) unidades de disco rígido SATA
(SATAII_2 (PORT 0.1): ou SATAII como dispositivos de
veja a folha 2, No. 5) armazenamento internos. A
(SATAII_3 (PORT 1.0): atual interface SATAII permite
veja a folha 2, No. 8) uma taxa de transferência de
(SATAII_4 (PORT 1.1): dados de até 3.0 Gb/s.
veja a folha 2, No. 7)
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
o lado com listras vermelhas para o Pino 1
SATAII_3 SATAII_1
(PORT 1.0) (PORT 0.0)
SATAII_4 SATAII_2
(PORT 1.1) (PORT 0.1)
