ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

FrançaisFrançais

Français

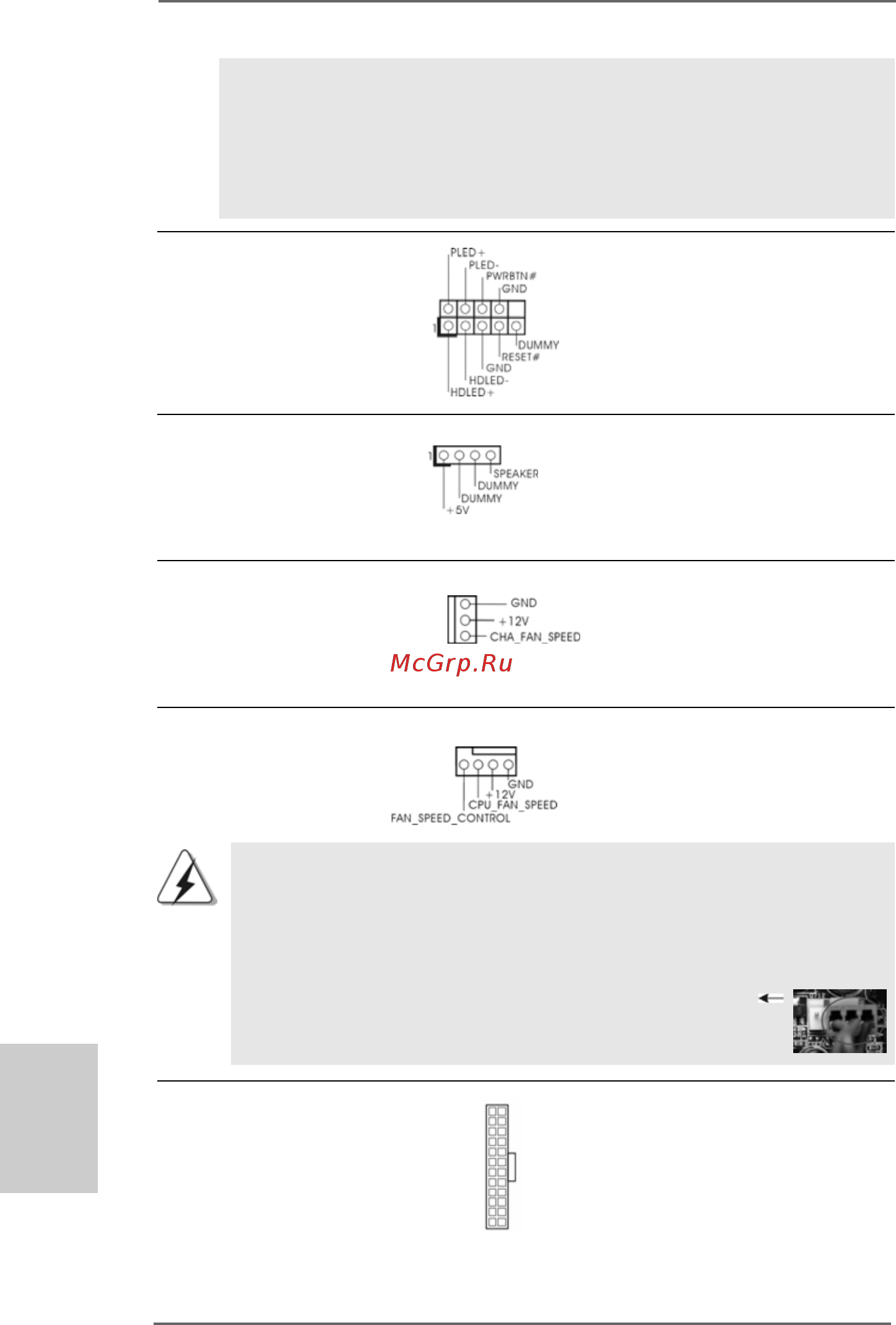

Connecteur du haut-parleur Veuillez connecter le haut-

du châssis parleur de châssis sur ce

(SPEAKER1 br. 4) connecteur.

(voir p.2 fig. 15)

Connecteur pour ventilateur Veuillez connecter le câble du

de châssis ventilateur du châssis sur ce

(CHA_FAN1 br. 3) connecteur en branchant le fil

(voir p.2 fig. 12) noir sur la broche de terre.

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 2) sur la broche de terre.

ien que cette carte mère offre un support de (Ventilateur silencieux)

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien

fonctionner même sans la fonction de commande de vitesse du ventilateur.

Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au

connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter

aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur pour panneau Ce connecteur offre plusieurs

(PANEL1 br. 9) fonctions système en façade.

(voir p.2 fig. 17)

4 3 2 1

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Entrer dans l’utilitaire de configuration du BIOS. Saisir les Paramètres

avancés puis sélectionner Configuration du jeu de puces. Définir

l’option panneau de commande de [Auto] à [Activé].

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 24) d’alimentation ATX sur ce

(voir p.2 fig. 4) connecteur.
