ASRock N68-GS3 UCC / N68-S3 UCC Motherboard

1.3 Configuração dos Jumpers1.3 Configuração dos Jumpers

1.3 Configuração dos Jumpers

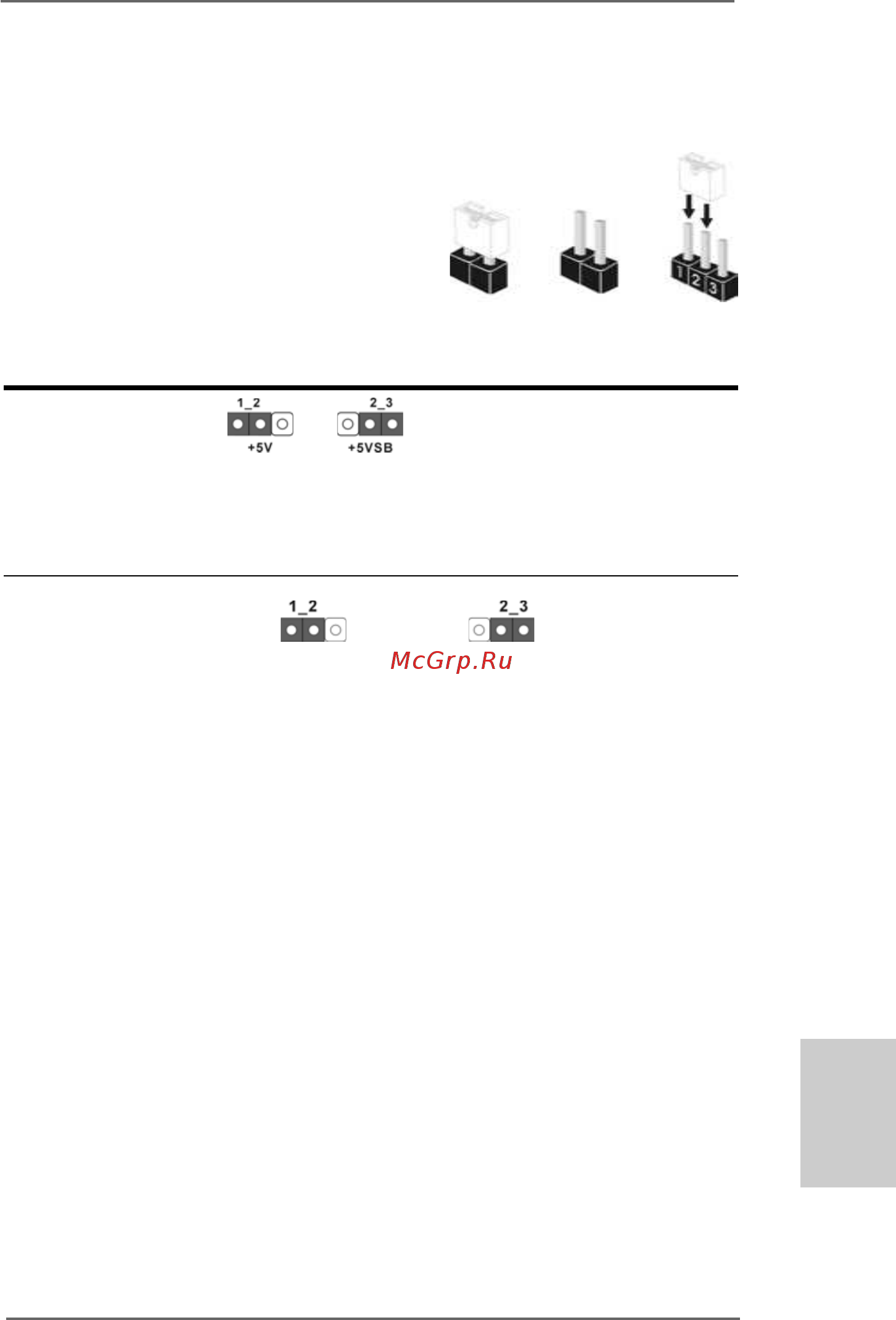

A ilustração mostra como os jumpers são

configurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jumper

está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os pinos

1 e 2 están “curtos” quando a capa de jumper

estiver colocada sobre esses 2 pinos.

Jumper Configuração

PS2_USB_PW1 Pin2, Pin3 curtos para

(veja a folha 2, No. 1) habilitar +5VSB (stand by)

para PS/2 ou eventos de

wake up na USB.

Nota: Para escolher +5VSB, é preciso uma corrente de stand by de 2 A ou mais.

Restaurar CMOS

(CLRCMOS1, jumper de 2 pinos)

(veja a folha 2, No. 13)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da configuração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da configuração do sistema. Para

limpar e reconfigurar os parámetros do sistema a configuração inicial da

fábrica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2

e pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando um

jumper. Por favor lembrese de remover o jumper depois de limpar o COMS. Se

precisar limpar o CMOS ao concluir a atualização do BIOS, deverá reiniciar o

sistema primeiro e, em seguida, desligá-lo antes de executar a ação de limpeza

o CMOS.

Short Open

Configuração-

padrão

Limpar o CMOS
