ASRock ALiveNF4G-DVI Motherboard

Lato del Pin1 con la striscia rossa

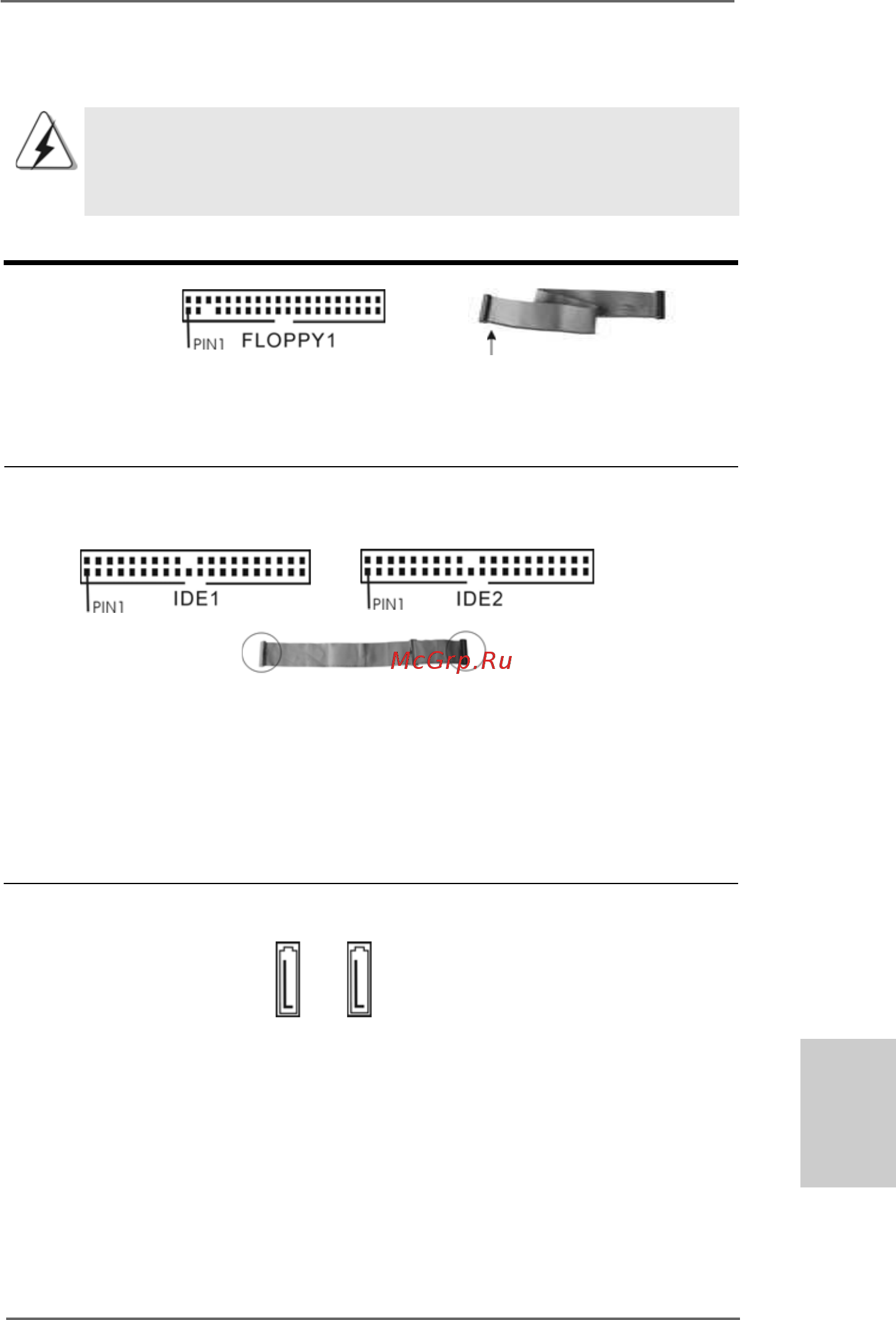

2.6 Connettori2.6 Connettori

2.6 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 item 22)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

del connettore.

Connettore IDE primario (blu) Connettore IDE secondario (nero)

(39-pin IDE1, vedi p.2 item 11) (39-pin IDE2, vedi p.2 item 8)

Connettore blu Connettore nero

alla scheda madre all’hard disk drive

Cavo ATA 66/100/133 a 80 pin

Nota: Se utilizzate un solo dispositivo IDE su questa scheda madre, imposta tale

dispositivo come “Master”. Fate riferimento alle istruzioni del produttore del

dispositivo IDE per maggiori dettagli. Inoltre, per ottimizzare compatibilità e

prestazioni, connettete l’hard disk al connettore primario IDE (IDE1, blu) e il

CD-ROM al connettore IDE secondario (IDE2, nero).

Connettori Serial ATAII

(SATAII_1: vedi p.2 Nr. 9)

(SATAII_2: vedi p.2 Nr. 10)

Questi due connettori Serial

ATA (SATAII) supportano le

periferiche di archiviazione

HD SATA o SATAII per le

funzioni di archiviazione

interna. ATAII (SATAII) suppo-

rtano cavi SATAII per dispositivi

di memoria interni. L’interfaccia

SATAII attuale permette velocità

di trasferimento dati fino a

3.0 Gb/s.

ItalianoItaliano

Italiano

SATAII_2SATAII_1
