ASRock ALiveNF4G-DVI Motherboard

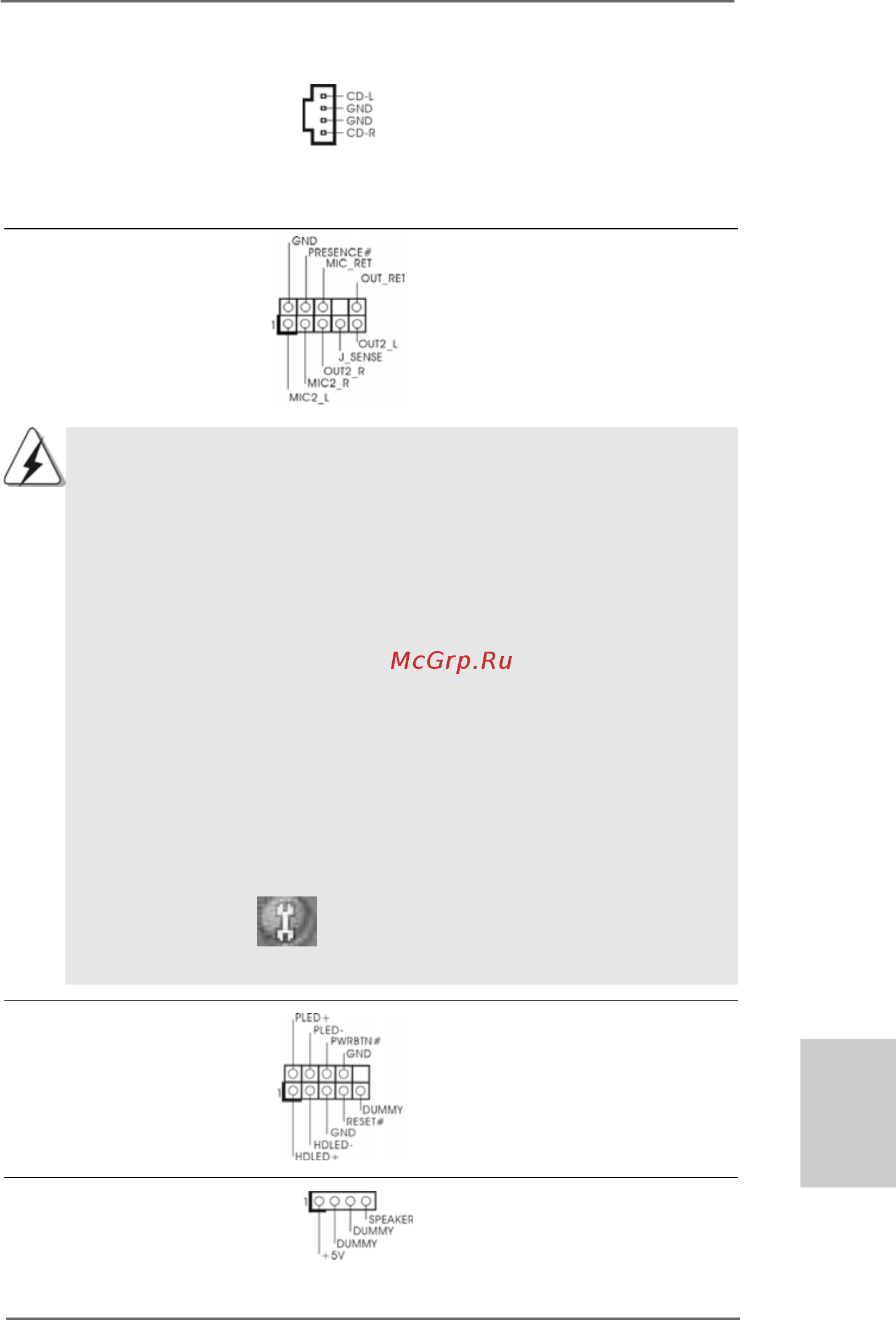

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di

(CD1: vedi p.2 item 31) suono come CD-ROM, DVD -

ROM,TV tuner, o schede

MPEG.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 item 26) dei dispositivi audio.

Connettore del panello Questo connettore accoglie

frontale diverse funzioni del pannello

(9-pin PANEL1) frontale.

(vedi p.2 item 12)

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

(vedi p.2 item 13)

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Entrare nel programma di impostazione BIOS. Entrare su Impostazioni

avanzate, quindi selezionare Configurazione chipset. Impostare l’opzione

Comando pannello anteriore da [Auto] a [Attivato].

F. Entrare nel sistema di Windows. Fare clic sull’icona situata nell’angolo

inferiore destro della barra delle applicazioni per entrare su Realtek HD

Audio Manager. Fare clic su “Audio I/O”, selezionare “Impostazioni

connettore” , scegliere “Disattiva rilevazione presa pannello

anteriore” e salvare la modifica facendo clic su “OK”.

CD1
