ASRock ALiveNF4G-DVI Motherboard

PortuguêsPortuguês

Português

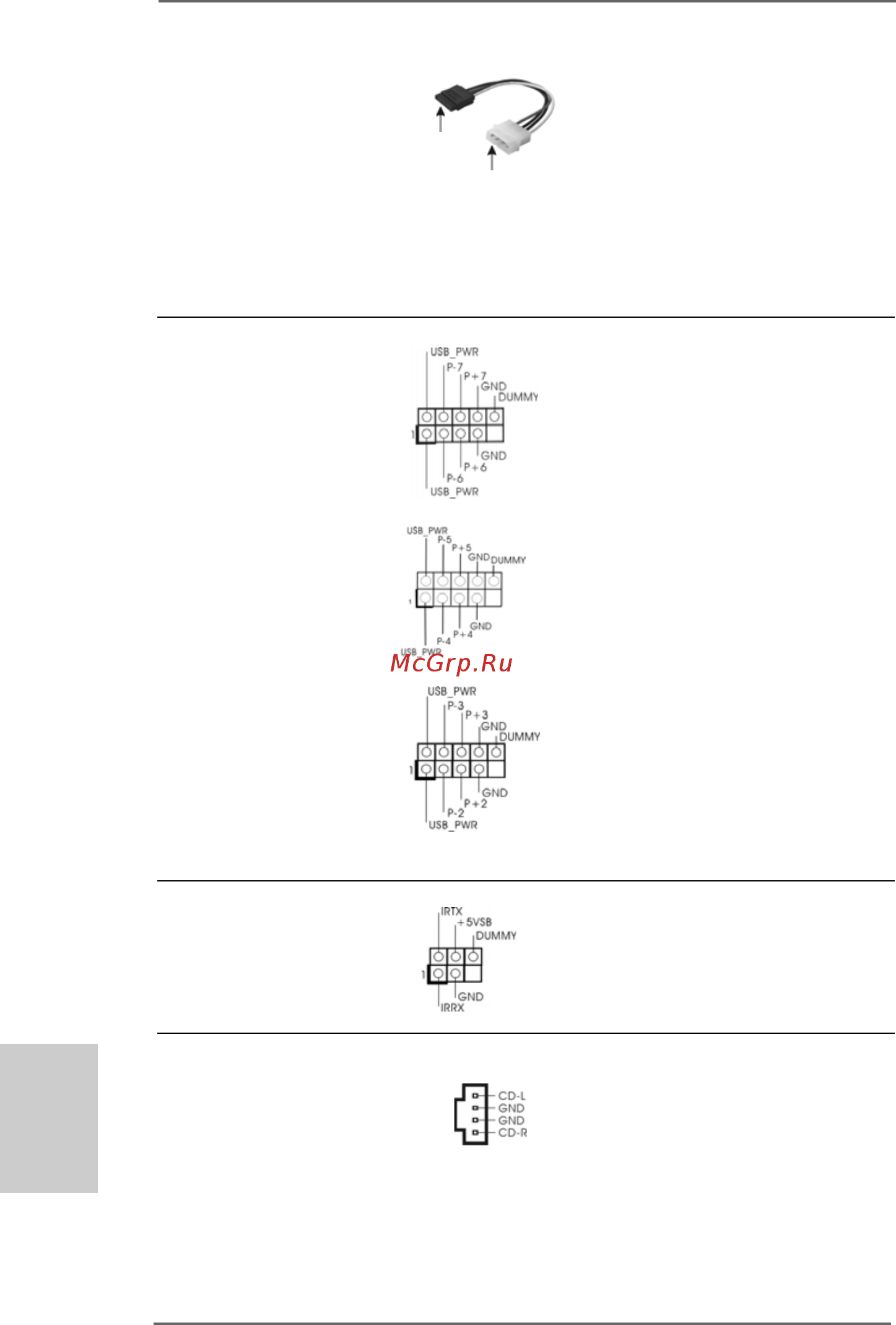

Cabo de Alimentação Conecte a saída de cor preta

ATA (SATA) do cabo de alimentação SATA

(opcional) ao conector de alimentação

em cada acionador. Em

seguida, conecte a saída

branca do cabo de alimentação

SATA ao conector de

alimentação da fonte.

Cabezal USB 2.0 Além das duas portas USB 2.0

(9-pin USB6_7) por defeito no painel de

(ver p.2, No. 15) entrada/saída, há três ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

suportar duas portas USB 2.0.

(9-pin USB4_5)

(ver p.2, No. 17)

(9-pin USB2_3)

(ver p.2, No. 19)

Conector do módulo de Este conector suporta um

infravermelho módulo opcional de

(IR1 de 5 pinos) transmissão sem fio e

(veja a folha 2, No. 21) recepção em infravermelho.

Conectores internos de áudio Estes conectores permitem

(CD1 de 4 pinos) que se receba entrada de

(CD1: veja a floha 2, No. 31) áudio em estéreo de fontes

de áudio como CD-ROM,

DVD-ROM, placa sintonizadora

de TV ou placa MPEG.

Ligue no conector de

alimentação SATA HDD

Conecte a fonte

CD1
