ASRock ALiveNF4G-DVI Motherboard

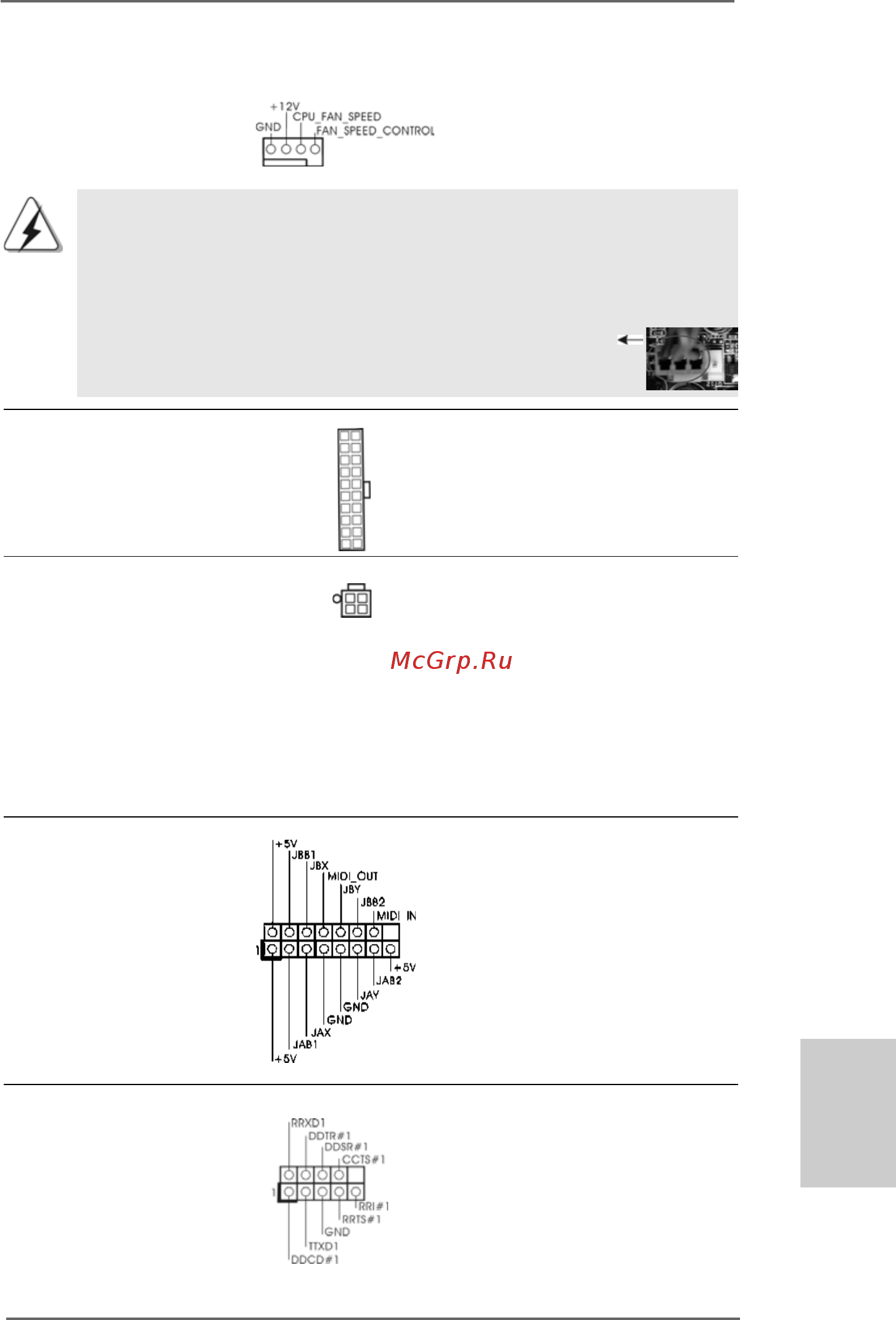

Connecteur pour ventilateur Veuillez connecter un câble de

CPU ventilateur d’UC sur ce

(CPU_FAN1 br. 4) connecteur et brancher le fil noir

(voir p.2 fig. 18) sur la broche de terre.

Connecteur d’alimentation ATX Veuillez connecter une unité

(ATXPWR1 br. 20) d’alimentation ATX sur ce

(voir p.2 fig. 1) connecteur.

Connecteur d’alimentation Veuillez noter qu’il est nécessaire

12V ATX de connecter une unité

(ATX12V1 br. 4) d’alimentation électrique avec

(voir p.2 fig. 3) prise ATX 12V sur ce

connecteur afin d’avoir une

alimentation suffisante. Faute de

quoi, il ne sera pas possible de

mettre sous tension.

Connecteur jeux Connectez un câble jeux sur ce

(GAME1 br. 15) connecteur si le support pour

(voir p.2 fig. 24) port jeux est installée.

ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur

de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner

même sans la fonction de commande de vitesse du ventilateur. Si vous

prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur

du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches

1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

FranFran

Fran

çaisçais

çais

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9) utilisée pour prendre en charge

(voir p.2 No. 25) un module de port COM.
