ASRock PV530 Motherboard

DeutschDeutsch

Deutsch

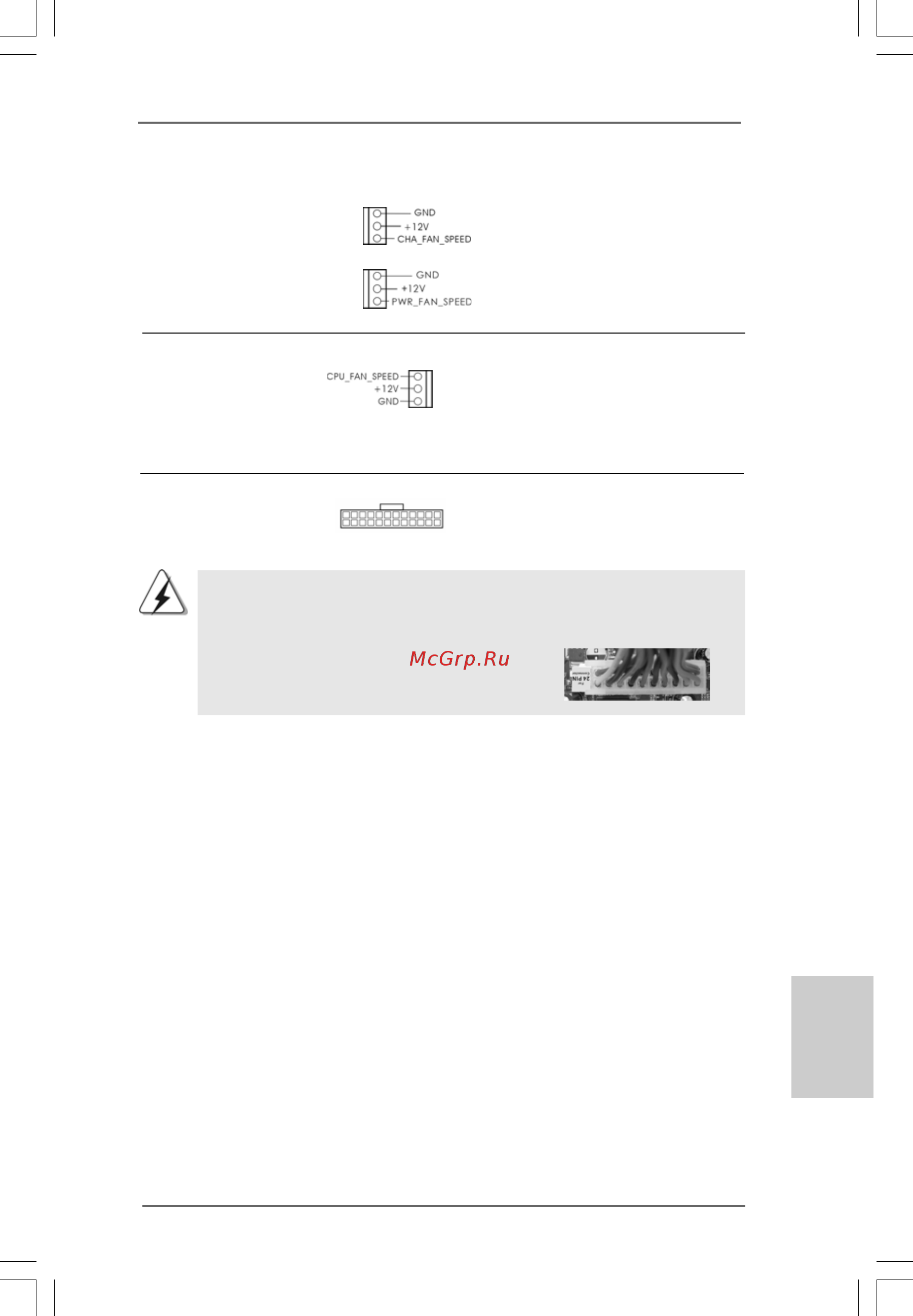

CPU-Lüfteranschluss Verbinden Sie das CPU -

(3-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - No. 23) Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

(3-pin CHA_FAN1) mit den Lüfteranschlüssen,

(siehe S.2, No. 11) wobei der schwarze Draht an

den Schutzleiterstift

(3-pin PWR_FAN1) angeschlossenwird.

(siehe S.2, No. 1)

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - No. 3) Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss bietet, kann es

auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet

werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit

Pin 1 und Pin 13 ein.

24 13

12 1

24 13

12 1
